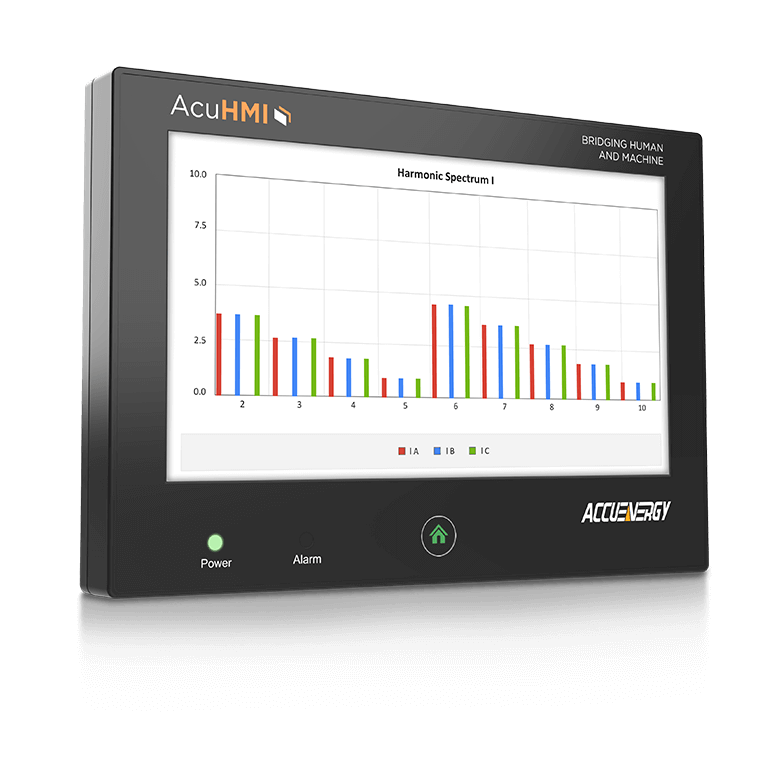

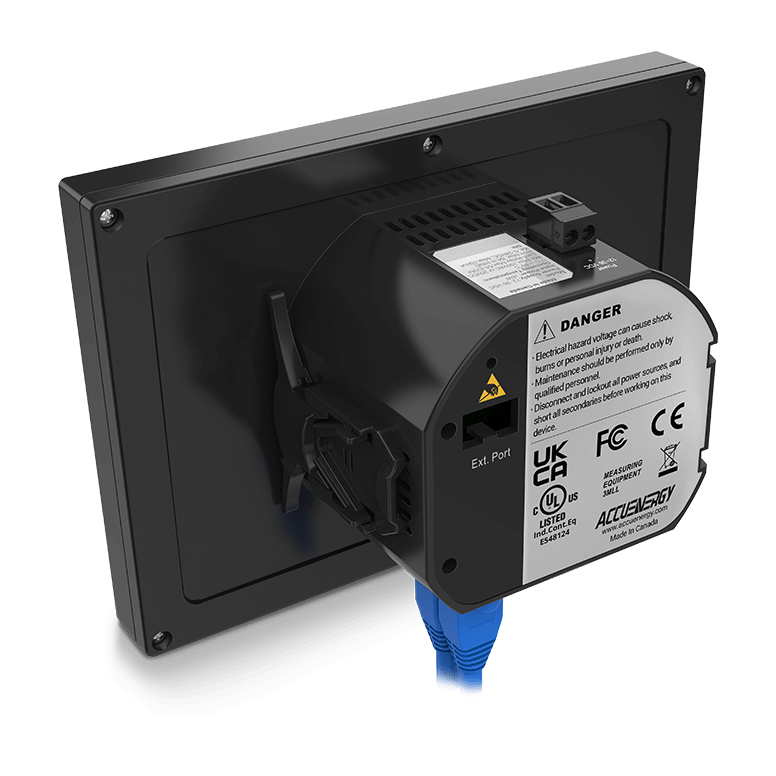

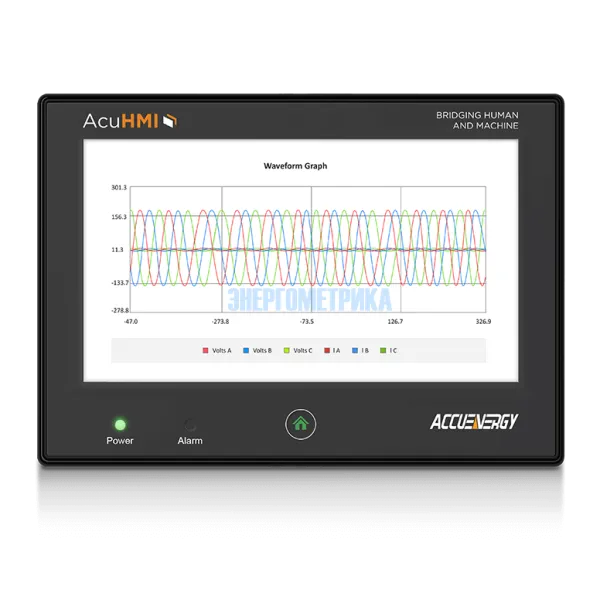

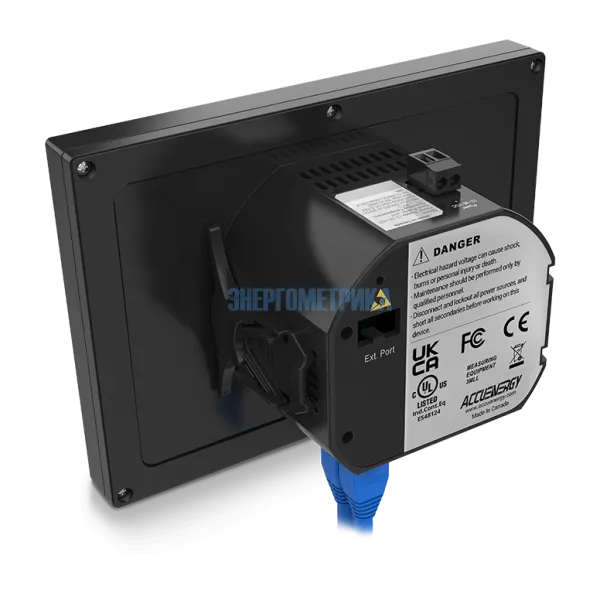

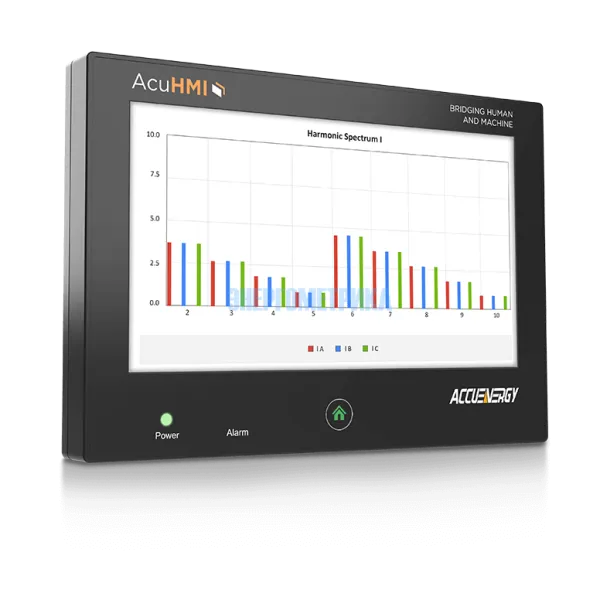

AcuHMI - Дисплей и шлюз HMI
AcuHMI - Дисплей и шлюз HMI
Дисплей AcuHMI со встроенным многопротокольным шлюзом предназначен для централизованного мониторинга, контроля и управления несколькими устройствами в различных сетях.
Дисплей шлюз AcuHMI с помощью протокола Modbus и BACnet через интерфейс Ethernet и RS485 позволяет поддерживать внешние устройства. Два порта Ethernet могут быть включены для мостового соединения RSTP и последовательного подключения. Для журнала данных зарезервирована зарезервирована встроенная память объёмом 32 ГБ, зарезервированна для журналов данных, имеет временные метки в соответствии со стандартом UTC. Веб-интерфейс обеспечивает удалённый доступ к расширенной настройке устройств, включая сигналы тревоги, передачу файлов данных и журналы событий.
Особенности:
- HMI оптимизирует мониторинг, управление и настройку нескольких устройств;
- 7-дюймовый полноцветный интерактивный HMI-дисплей;
- Поддерживает Modbus RTU, Modbus TCP/IP, BACnet MS/TP, BACnet/IP, MQTT и SNMP;
- Подключение к облаку AcuCloud, AWS IoT;
- Веб-интерфейс для удаленного доступа с помощью стандартного браузера для расширенной настройки устройств;
- Два порта Ethernet поддерживают мост RSTP для автоматической маршрутизации сетевых соединений;
- Каждый из двух портов RS485 позволяет подключить до 32 устройств в отдельных сетях;
- Регистратор данных объемом 32 ГБ с 3 настраиваемыми опциями, а также 1 быстрый регистратор данных;
- Безопасная автоматическая отправка CSV- или JSON-файлов по протоколам SFTP и HTTPS на файловые серверы;
- 8 цифровых входов и 8 релейных выходов с модулем расширения H-IO1;
- Поддержка многопользовательских учетных записей с правами доступа на основе ролей.
Техническая документация
Параметры
| Технические характеристики дисплея AcuHMI | |
| Последовательные порты | 2 порта RS485 |
| Порты Ethernet | 2 порта Ethernet x RJ45 |
| Поддерживаемые протоколы связи | Modbus RTU/Modbus TCP/IP BACnet MSTP/ BACnet IP MQTT SNMP HTTP/HTTPS FTP/SFTP SNTP NTP |
| Питание | |
| Напряжение питания | 12-36В постоянного тока ±10% |
| Нагрузка | 5 Вт |
| Технические характеристики дисплея | |
| Тип ЖК-дисплея | Цветной TFT-дисплей |
| Подсветка | Белый светодиод, управляемый программным обеспечением |
| Разрешение | 800x480 пикселей |
| Зона просмотра | 7-дюймовый |
| Цвета | 24-битный |
| Сенсорный экран | Емкостный |
| Рабочая среда | |
| Рабочая температура | От 0°C до 55°C |
| Температура хранения | От -20°C до 60°C |
| Относительная влажность воздуха | От 0% до 95% без образования конденсата |
| Высота | <2000 м |
| Степень загрязнения | 2 |
| Механические характеристики | |
| Размеры (мм) |
184,5 мм x 129,5 мм x 85 мм |
| Вырез панели (мм) |
Площадь Круг |
| Вес | 544,31 г |
| Способ монтажа | Крепление на панели |
| Интерфейс цифрового входа (DI) H-IO1 | |
| Количество каналов | 8 Цифровых входов (DI1-DI8) |
| Диапазон входного напряжения | 0-28В постоянного тока |
| Напряжение во включенном состоянии | > 15 В постоянного тока |
| Напряжение в выключенном состоянии | < 5 В постоянного тока |
| Напряжение изоляции | 1500 В переменного тока |
| Интерфейс релейного выхода H-IO1 (RO) | |
| Количество каналов | 8 релейных выходов (RO1-RO8) и 2 общие клеммы (COM1 и COM2) |
| Тип реле | 1 Форма А (нормально открытый) |
| Максимальное напряжение переключения | 250 В переменного тока или 30 В постоянного тока |
| Максимальный ток нагрузки | 5А (резистивная нагрузка) |
| Напряжение изоляции | 2500 В переменного тока |
