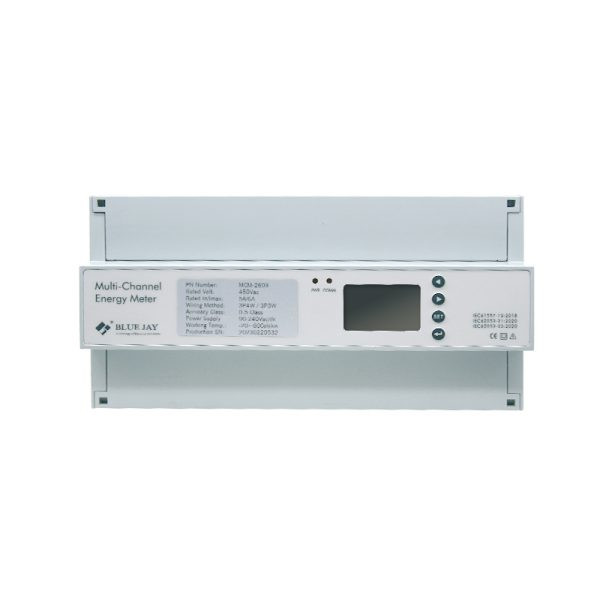

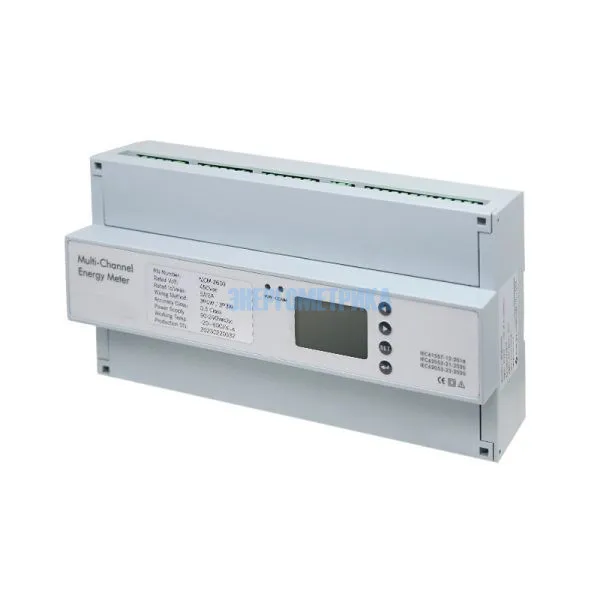

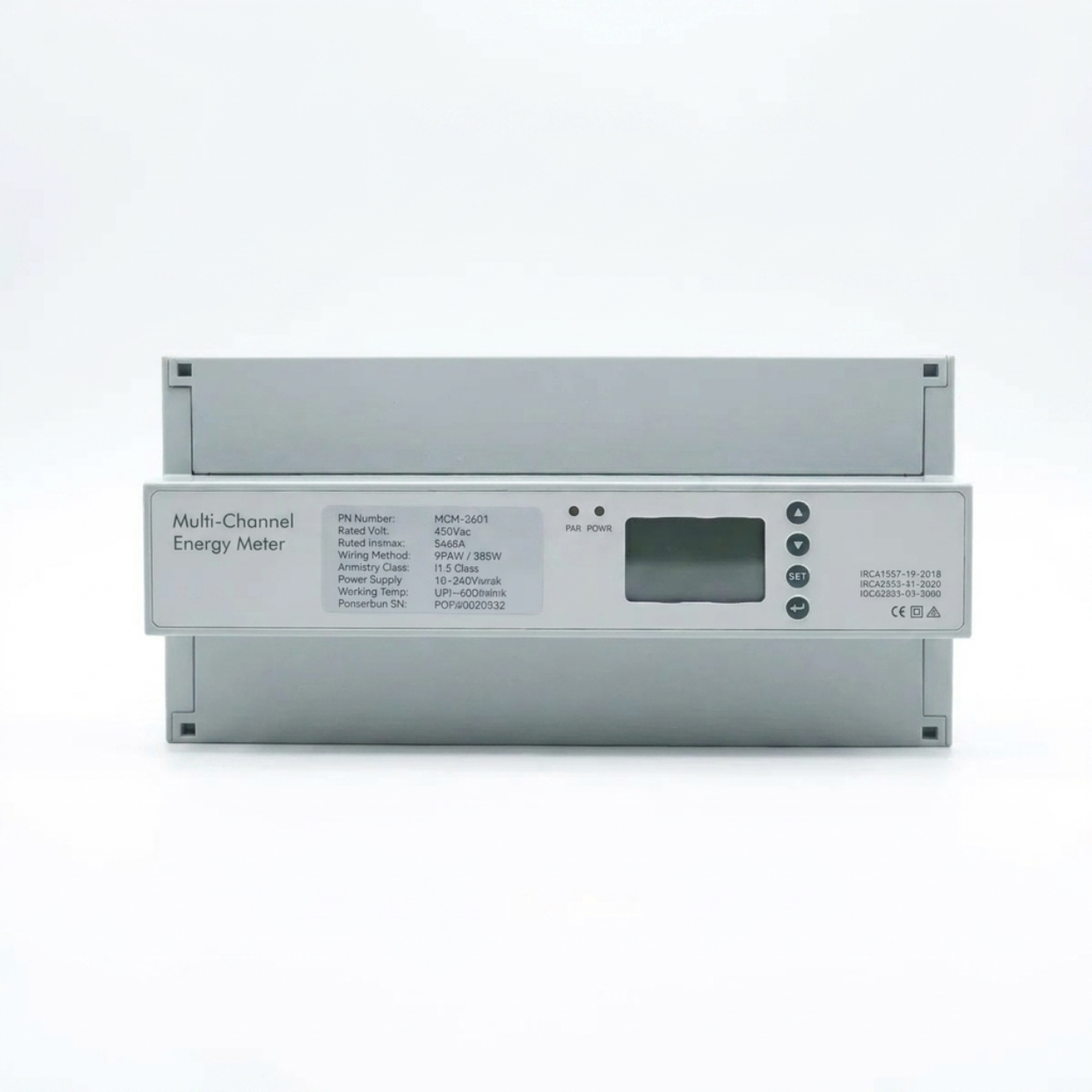

EnergoM-2601 - Однофазный 18-канальный измеритель параметров электроэнергии
EnergoM-2601 - Однофазный 18-канальный измеритель параметров электроэнергии
Многоканальный счетчик энергии EnergoM-2601 предназначен для контроля энергопотребления и уменьшения затрат на электроэнергию, а также предотвращения аварийных ситуаций и простоев.
EnergoM-2601 поддерживает сбор электрических параметров по 18 каналам однофазной цепи 1P2W.
Применение:
- Измерение параметров распределительных фидеров, трансформаторов, генераторов, конденсаторных батарей и двигателей;
- Системы среднего и низкого напряжения;
- Удаленное считывание данных;
- Панель сигнализации с цифровыми входами без напряжения;
- Анализ качества электроэнергии;
- Гармоническое измерение.
Особенности:
- Измерение по 18-и однофазным каналам;
- Класс точности измерения 0,5;
- Вход по току: 1 А или 5 А;
- 1,6-дюймовый точечный матричный ЖК-экран;
- Источник питания 85-265 В AC/DC;
- Обеспечение связи RS-485 MODBUS-RTU;
- Дополнительный 6-канальный цифровой вход (DI) и 2-канальный цифровой выход (DO);
- Опциональное поддержка нескольких тарифов для записи и считывания, до 3 месяцев (для записи);
- 99 записей событий SOE.
Техническая документация
Параметры
| Технические характеристики однофазного 18-канального измерителя параметров электроэнергии EnergoM-2601 | ||
| Измерение тока на входах (TRMS) | ||
| Вторичный трансформатор тока | 1A или 5A | |
| Диапазон измерений | 0...9999 А | |
| Перегрузка | непрерывный режим в 1,2 раза выше номинального; 5 секунд, что в 10 раз превышает номинальную |
|
| Входное потребление | меньше 0.2 ВА | |
| Измерение напряжения (TRMS) | ||
| Прямое измерение | 18 ... 300 В переменного тока L-N | |
| Вторичный PT | 100 В переменного тока | |
| Частотная перегрузка | 45...65 Гц | |
| Входное потребление |
1 секунда для увеличения номинальной мощности в 2 раза <0,2 ВА |
|
| Вспомогательный источник питания | ||
| Переменное напряжение | постоянный или переменный ток 85~265 ± 10 %, 50 / 60 Гц | |
| Потребление | < 10 ВА | |
| Порт ввода-вывода (сигнализация / управление) | ||
| Количество реле | 2 канала DO и 6 каналов DI | |
| Тип | 230 В переменного тока 5 А, пассивный узел | |
| Связь | ||
| Связь | RS485 (полудуплексный режим с 2/3 проводами) | |
| Протокол | Режим Modbus RTU | |
| Скорость Modbus | 4800/9600/12800/19200 бит/с | |
| Таблица выбора характеристик | |||||||||||||||||
| EnergoM-2603 | EnergoM-2601 | EnergoM-403 | EnergoM-401 | EnergoM-1000 | |||||||||||||
| Измерительные функции | |||||||||||||||||
| Основные параметры1 | • | • | • | • | • | ||||||||||||
| Вольт.гармоническое искажение | ○ | ○ | • | • | - | ||||||||||||
| Текущее гармоническое искажение | ○ | ○ | • | • | - | ||||||||||||
| Индивидуальная гармоника | 2-31 | 2-31 | 2-15 | 2-15 | - | ||||||||||||
| Время использования (TOU) | ○ | ○ | - | - | - | ||||||||||||
| Дисбаланс напряжения | ○ | ○ | ○ | ○ | - | ||||||||||||
| Текущий дисбаланс | ○ | ○ | ○ | ○ | - | ||||||||||||
| Максимальный спрос | ○ | ○ | ○ | ○ | - | ||||||||||||
| Отклонение напряжения | ○ | ○ | ○ | ○ | - | ||||||||||||
| Запись SOE | ○ | ○ | - | - | - | ||||||||||||
| Доступ к измерительному сигналу | |||||||||||||||||
| 4 канала (3P) | - | - | • | - | - | ||||||||||||
| 6 канала (3P) | • | - | - | - | • | ||||||||||||
| 12 каналов (1P2W) | - | - | - | • | - | ||||||||||||
| 18 каналов (1P2W) | - | • | - | - | |||||||||||||
| Коммуникации и порт ввода-вывода | |||||||||||||||||
| Порт Ethernet | - | - | ○ | ○ | - | ||||||||||||
| Profibus | ○ | ○ | ○ | ○ | ○ | ||||||||||||
| 6* Цифровые входы | ○ | ○ | - | - | ○ | ||||||||||||
| 2* Цифровые выходы | ○ | ○ | • | • | ○ | ||||||||||||
• С этой функцией ○ Опционально - Без функции
(1) Основные параметры: Напряжение, Ток, Частота, Суммарный коэффициент мощности, Активная мощность, Реактивная мощность, Кажущаяся мощность, Активная энергия, Реактивная энергия, Индивидуальная гармоника.
*С учетом минимального объема заказа
