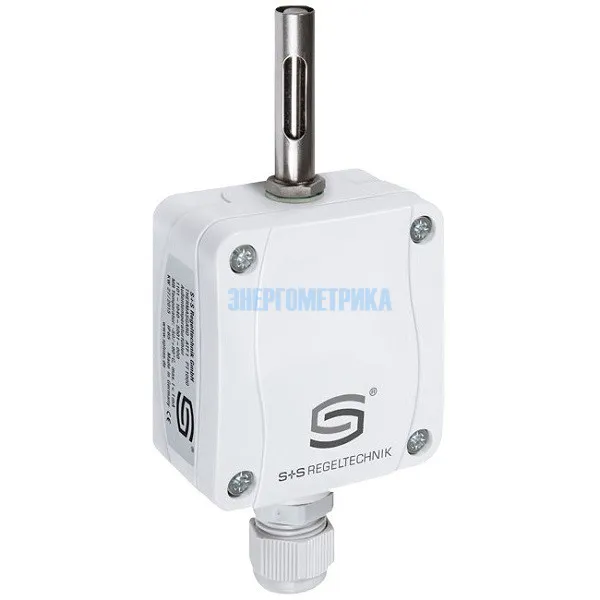

ATM2 - Датчик температуры воздуха с активным выходом 4...20 мА, 0...10 В.
Калибруемый наружный измерительный преобразователь температуры ATM2 с 8 переключаемыми диапазонами измерения, встроенным или внешним датчиком, аналоговым выходом, корпусом из пластика с высокой ударной вязкостью, крышка корпуса с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея, с резьбовым кабельным вводом или разъемом M12 согласно DIN EN 61076_2_101.
Датчик температуры ATM2 cлужит для измерения наружной температуры, температуры в помещениях с повышенной влажностью – например, для установки на наружных стенах, в холодильных установках и теплицах, в залах, в промышленности и в сельском хозяйстве. Наружный монтаж осуществляется преимущественно с северной стороны или в защищенных местах.
В случае возможного попадания прямых солнечных лучей следует применять защитные приспособления. При попадании прямых солнечных лучей следует применять приспособление для защиты от солнечных лучей и посторонних предметов WS01 или WS04 (принадлежности) или исполнение прибора со встроенной защитой от солнечных лучей SS02 (по запросу).
Датчик температуры наружного воздуха ATM2 калибруется на заводе при изготовлении. Возможна юстировка ⁄ калибровка при эксплуатации (настраивается положение нуля).
Возможно, для решения Ваших задач Вам также подойдет комбинированный датчик угарного газа СО, углекислого газа СО2, температуры и влажности с интерфейсом RS-485 и аналоговым выходом серии HTO.
Подробнее технические характеристики АТМ2 Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики измеритель влажности и температуры ATM2 | |
| Напряжение питания: | 24 В перем. ⁄ пост. тока (±10 %) для варианта U 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
| Нагрузка: | R a(Ом) = (U b_ 14 В) ⁄ 0,02 А для варианта I см. нагрузочная диаграмма |
| Сопротивление нагрузки: | R L> 5 кОм для варианта U |
| Потребляемая мощность: | < 1,0 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока |
| Диапазоны измерения: | переключение между 8 диапазонами измерения, см. таблицу (опционально – другие диапазоны измерения) рабочий диапазон –30...+70 °C
с ручной коррекцией нулевой точки (±10 K) |
| Погрешность (температура): | обычно ± 0,2 K К при +25 °C |
| Выходной сигнал: | 0...10 В или 4...20 мA |
| Тип подключения: | по двух или трехпроводной схеме |
| Эл. подключение: | 0,14–1,5 мм², по винтовым зажимам |
| Подсоединение кабеля: | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 (штекер, 5_контактный, A_кодирование) согласно DIN EN 61076_2_101 |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлица/крестового шлица), цвет: транспортный белый (аналогичный RAL 9016), прозрачная крышка дисплея! |
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr 1 без дисплея) 72 x 64 x 43,3 мм (Tyr 1 c дисплеем) |
| Защитная трубка: | из высококачественной стали V4A (1.4571), Ø 6 мм, NL = 65 мм |
| Монтаж/подключение: | при помощи винтов |
| Окружающая температура: | измерительный преобразователь: –30...+70 °C |
| Допустимая влажность воздуха: | < 95 % отн. вл., без конденсата |
| Класс защиты: | III (согласно стандарту EN 60 730) |
| Степень защиты: | IP 65 (согласно EN 60 529) Корпус проверен, TÜV SÜD, отчет № 713139052 (Tyr 1) |
| Нормы: | соответствие CE_нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» |

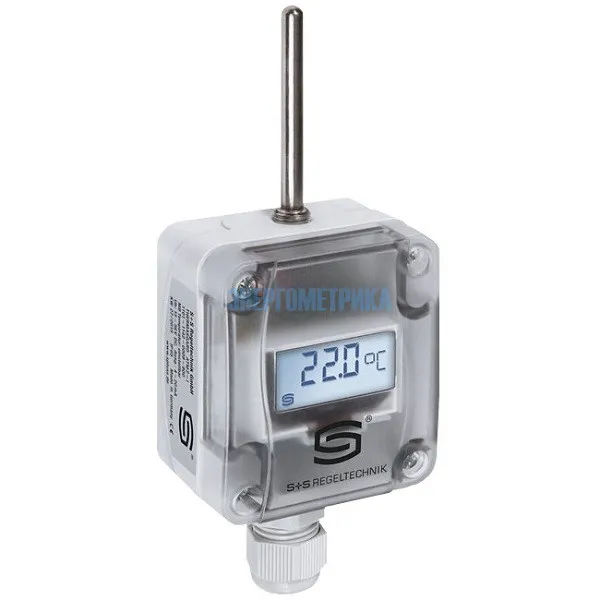

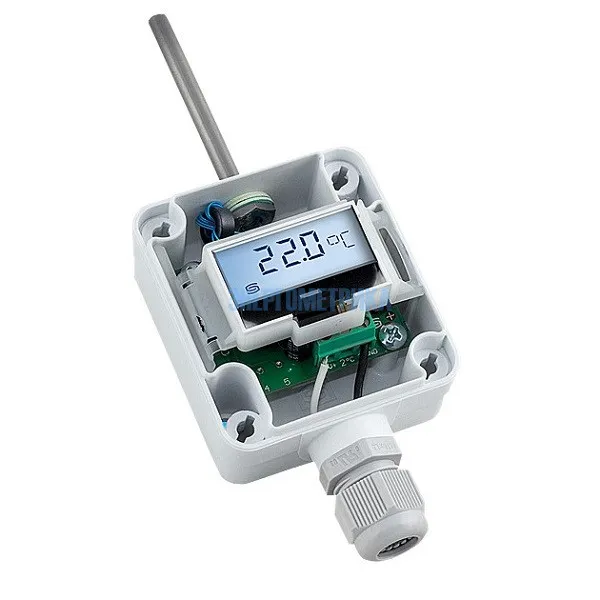

| Опционально: | дисплей с подсветкой, двухстрочный, вырез ок. 36 x 15 мм (ширина х высота), для индикации фактической температуры и самодиагностики (выход за верхний предел диапазона измерения, выход за нижний предел диапазона измерения, поломка датчика, короткое замыкание датчика) |

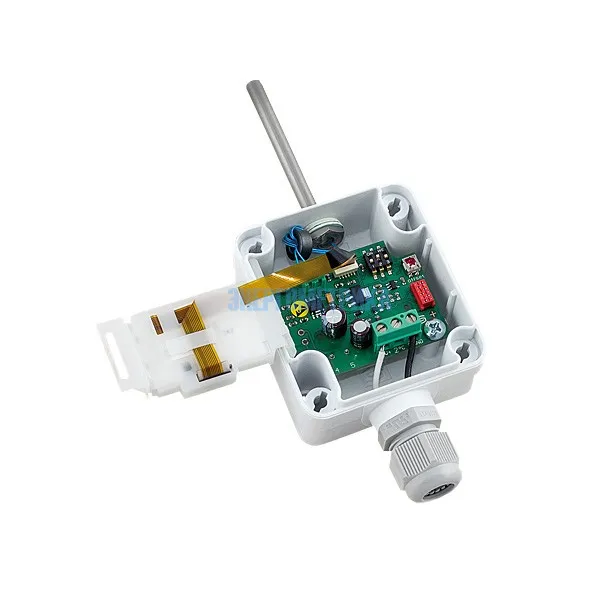

Данная модель позволяет настраивать диапазоны измерения с помощью перемычек.
| ATM2 - переключатели | |||
| Диапазоны измерения (настраиваемые) |
DIP 1 | DIP 2 | DIP 3 |
| -20°C...+150°C | ON | ON | ON |
| – 50... + 50 °C | OFF | ON | ON |
| – 20... + 80 °C | ON | OFF | ON |
| – 30... + 60 °C | OFF | OFF | ON |
| 0... + 40 °C | ON | ON | OFF |
| 0... + 50 °C (default) | OFF | ON | OFF |
| 0...+ 100 °C | ON | OFF | OFF |
| 0...+ 150 °C | OFF | OFF | OFF |

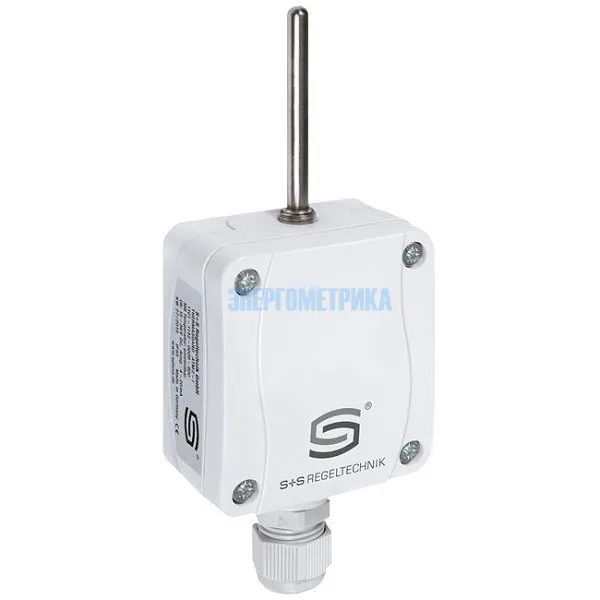

| ATM2 - датчик температуры наружного воздуха (с резьбовым кабельным вводом) | |||
|
Тип / группа товаров 1 |
Чувствительный элемент |
Выход |
|
| ATM2-I | Pt1000 | 4...20 мA | |
| ATM2_I LCD | Pt1000 | 4...20 мA | |
|
ATM2-U |
Pt1000 | 0...10 В | |
|
ATM2-U LCD |
Pt1000 | 0...10 В | |
| Вариант для корпуса: | кабельное соединение с nрезьбовым кабельным вводом | ||
| Дополнительная плата: | опционально другие диапазоны измерения с приспособлением для защиты от солнечных лучей SS 02 | ||

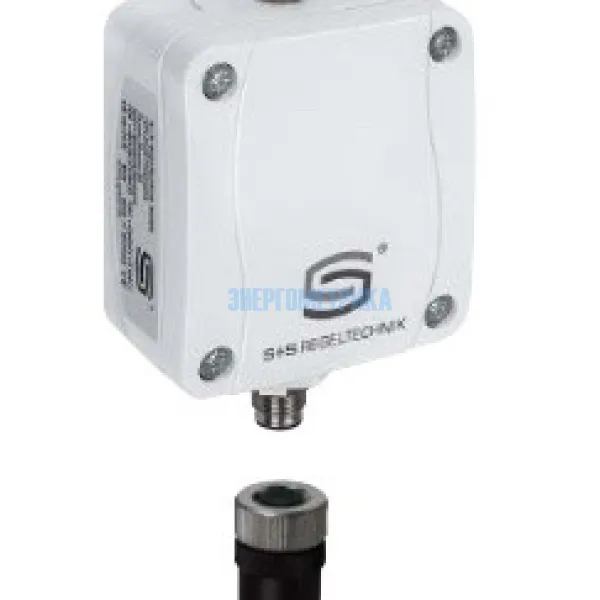

| ATM2 - датчик температуры наружного воздуха (с разъемом M12) | |||
|
Тип / группа товаров 1 |
Чувствительный элемент |
Выход |
|
|
ATM2-I Q |
Pt1000 |
4...20 мA |
|
|

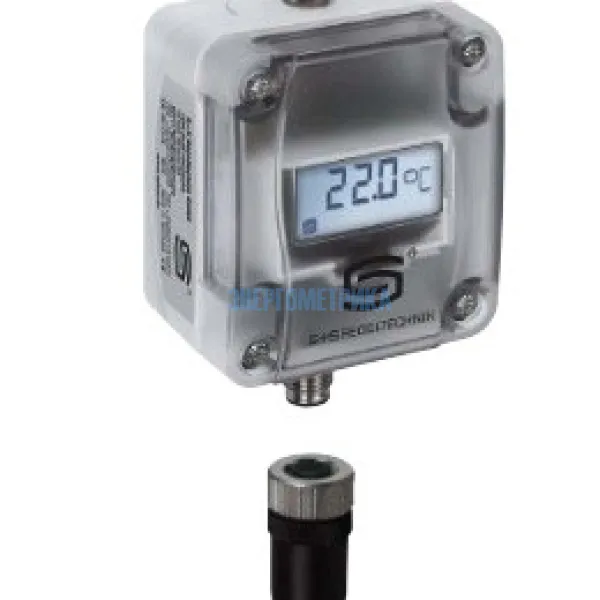

ATM2-I Q LCD |
Pt1000 |
4...20 мA |
|
|
ATM2-U Q |
Pt1000 |
0...10 В |
|
|
ATM2-U Q LCD |
Pt1000 |
0...10 В |
|
|
Вариант для корпуса "Q": |
кабельное соединение с разъемом M12 (штекер, 5-контактный, A_кодирование) |
||
