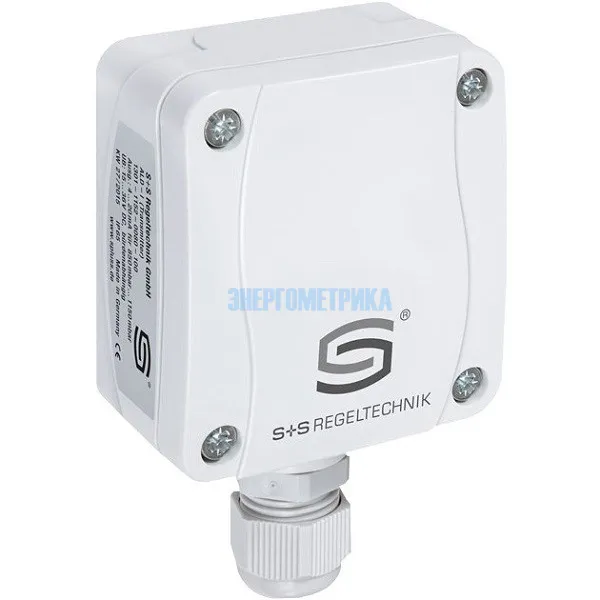

ATF1 - датчик температуры воздуха для помещений с повышенной влажностью, с пассивным выходом

Арт.: ATF1

ATF1 - наружный настенный датчик температуры воздуха с корпусом из пластика с высокой ударной вязкостью, предназначенный для измерения наружной температуры, температуры во влажных помещениях – например, в качестве датчика погоды, для установки на наружных стенах, в холодильных установках и теплицах, в залах, в промышленности и в сельском хозяйстве.

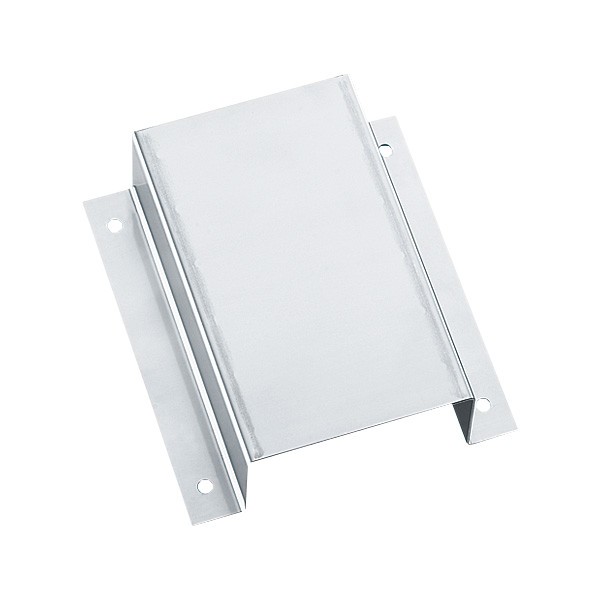

Наружный монтаж осуществляется преимущественно с северной стороны или в защищенных местах. В случае возможного попадания прямых солнечных лучей следует применять защитные приспособления.

Доступные конфигурации

Модель Артикул
THERMASGARD® ATF1 Pt100 1101-1040-1003-000
THERMASGARD® ATF1 Pt1000 1101-1040-5001-000
THERMASGARD® ATF1 Pt1000A 1101-1040-6003-000
THERMASGARD® ATF1 Ni1000 1101-1040-9001-000
THERMASGARD® ATF1 NiTK 1101-1041-0001-000
THERMASGARD® ATF1 NTC1,8K 1101-1041-2001-000
THERMASGARD® ATF1 NTC10K 1101-1041-5001-000
THERMASGARD® ATF1 NTC20K 1101-1041-6001-000
THERMASGARD® ATF1 LM235Z 1101-1042-1001-000

Техническая документация

Параметры

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

Технические характеристики наружного датчика температуры ATF1
Диапазон измерения: -50 .. +90 °C
Выход
Чувствительный элемент:
пассивный
внутренний PT100, PT1000, NI1000, NI1000TK5000, NTC1,8K, NTC10K, NTC20K, NTC30K, NTC50K, KTY 81-210, LM235Z FET (зависит от модели)

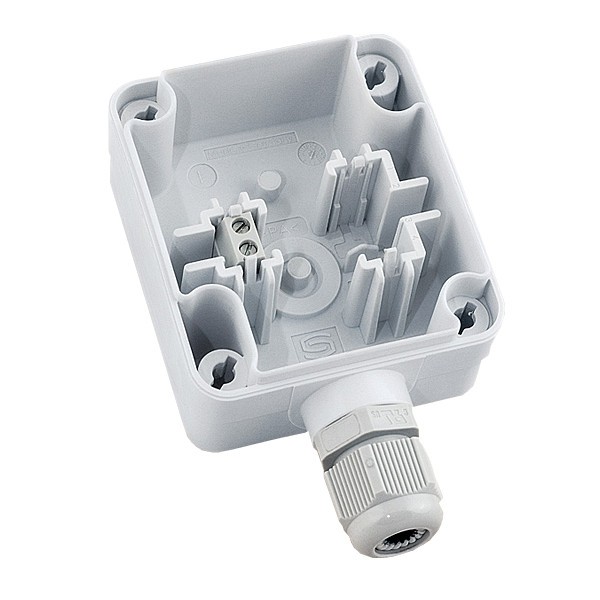

Тип подключения: по двухпроводной схеме
(четырехпроводное подключение для PT100 / PT1000A,
для других датчиков — опционально)
Измерительный ток: < 0,6 мА (Pt1000)
< 1,0 мА (Pt100)
< 0,3 мА (Ni1000, Ni1000 TK5000)
< 2,0 мВт (NTC xx)
400 μA...5 мА (LM235Z)
Корпус: из пластика, полиамид, 30 % усиление стеклянными шариками цвет чистый белый (аналогичен RAL 9010), с быстрозаворачиваемыми винтами, (комбинация шлиц / крестовой шлиц)
Размеры корпуса: 72 x 64 x 37,8 мм (Tyr1)
Присоединение кабеля: кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 в соответствии с DIN EN 61076-2-101 (опция по запросу)

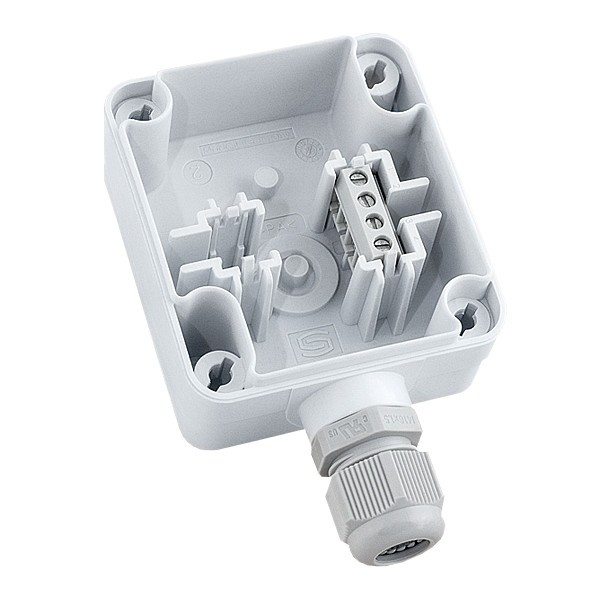

Электрическое подключение: 0,14-1,5 мм² по винтовым зажимам на плате
Сопротивление изоляции: 100 МОм, при 20 °C (500 В постоянного тока)
Влажность (относительная): < 95 %, без конденсата
Степень защиты: IP 67 (согласно EN 60 529)

Вам может быть интересно

ATM2-Modbus - Датчик температуры воздуха с Modbus

Датчик температуры воздуха с Modbus ATM2-Modbus применяется для измерения температуры наружной температуры. Калибруемый наружный измерительный преобразователь температуры со встроенным или внешним датчиком ATM2-Modbus с возможностью подключения к шине Modbus, корпусом из ударопрочного пластика с быстрозаворачиваемыми винтами, на выбор с дисплеем или без него (для индикации измеренной температуры).

ATF01 - Датчик температуры воздуха наружный для помещений с повышенной влажностью, с пассивным выходом

ATF01 - наружный настенный датчик температуры воздуха с корпусом из пластика с высокой ударной вязкостью, предназначенный для измерения наружной температуры, температуры во влажных помещениях – например, в качестве датчика погоды, для установки на наружных стенах, в холодильных установках и теплицах, в залах, в промышленности и в сельском хозяйстве.

ATF1 - датчик температуры воздуха для помещений с повышенной влажностью, с пассивным выходом

ATF1 - наружный настенный датчик температуры воздуха с корпусом из пластика с высокой ударной вязкостью, предназначенный для измерения наружной температуры, температуры во влажных помещениях – например, в качестве датчика погоды, для установки на наружных стенах, в холодильных установках и теплицах, в залах, в промышленности и в сельском хозяйстве.

ATM2 - Датчик температуры воздуха с активным выходом 4...20 мА, 0...10 В.

Калибруемый наружный измерительный преобразователь температуры ATM2 с 8 переключаемыми диапазонами измерения, встроенным или внешним датчиком, аналоговым выходом, корпусом из пластика с высокой ударной вязкостью, крышка корпуса с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея,  с резьбовым кабельным вводом или разъемом M12 согласно DIN EN 61076_2_101.

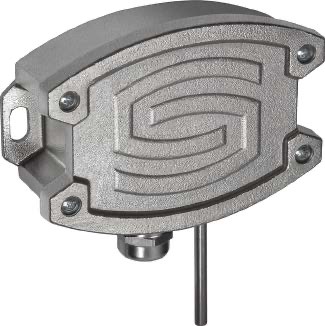

ATM2-VA - Датчик температуры воздуха в корпусе из высококачественной стали
