ATM2-VA - Датчик температуры воздуха в корпусе из высококачественной стали
ATM2-VA - Датчик температуры воздуха в корпусе из высококачественной стали

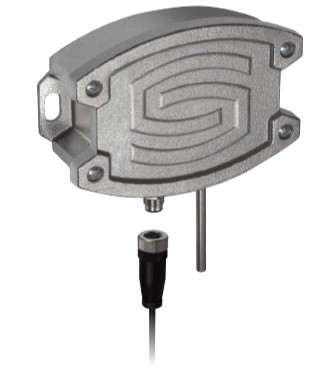

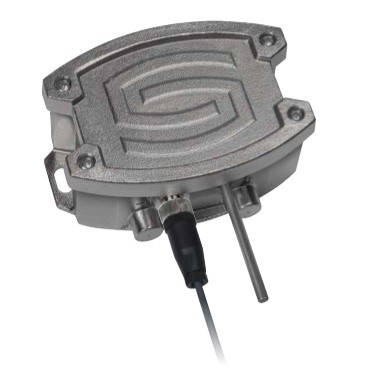

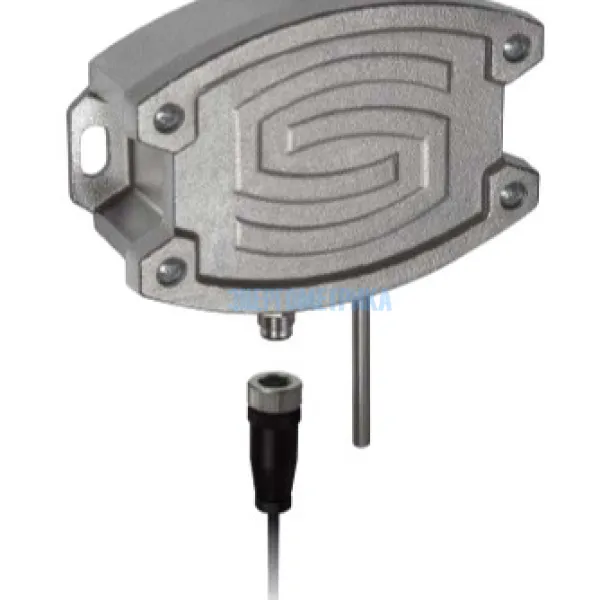

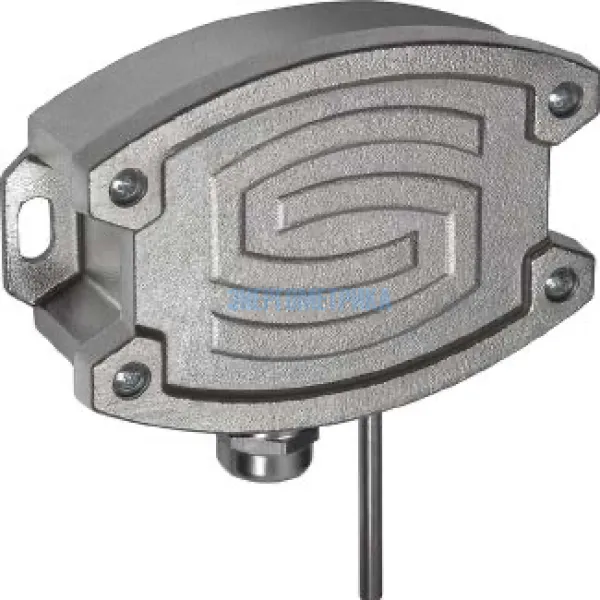

ATM2-VA - калибруемый наружный измерительный преобразователь температуры, с переключением между 8 диапазонами измерения, внешним датчиком, аналоговым выходом, прочный корпус из высококачественной стали V4A, с резьбовым кабельным вводом или разъемом M12 согласно DIN EN 61076-2-101.
ATM2-VA служит для измерения наружной температуры, температуры в помещениях с повышенной влажностью, например, для монтажа на наружных стенах, в холодильных установках и теплицах, в промышленности и сельском хозяйстве.
Наружный монтаж осуществляется преимущественно с северной стороны или в защищенных местах. При прямом воздействии солнечных лучей необходимо использовать защиту от солнца и ударов WS 01 или WS 03 (принадлежности).
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASGARD® ATM2-U VAQ | 2001-6171-1100-001 | ||
| THERMASGARD® ATM2-U VA | 2001-6171-1200-001 | ||
| THERMASGARD® ATM2-I VAQ | 2001-6171-2100-001 | ||
| THERMASGARD® ATM2-I VA | 2001-6171-2200-001 |
Техническая документация
Параметры
Подробнее технические характеристики АТМ2-VA Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики датчика температуры ATM2-VA | |
| Напряжение питания: | 24 В перем. ⁄ пост. тока (±10 %) для варианта U 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
| Нагрузка: | R a(Ом) = (U b_ 14 В) ⁄ 0,02 А для варианта I см. нагрузочная диаграмма |
| Сопротивление нагрузки: | R L> 5 кОм для варианта U |
| Потребляемая мощность: | < 1,0 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока |
| Диапазоны измерения: | переключение между 8 диапазонами измерения, см. таблицу (опционально – другие диапазоны измерения) рабочий диапазон –30...+70 °C
с ручной коррекцией нулевой точки (±10 K) |
| Погрешность (температура): | обычно ± 0,2 K К при +25 °C |
| Выходной сигнал: | 0–10 В или 4 ...20 мA |
| Тип подключения: | по двух или трехпроводной схеме |
| Эл. подключение: | 0,14–1,5 мм², по винтовым зажимам |
| Подсоединение кабеля: |
резьбовой кабельный ввод из высококач. стали V2A (1.4305) (M 20 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 6–12 мм) или разъем M12 (штекер, 5_контактный, A_кодирование) согласно DIN EN 61076_2_101 |
| Корпус: | из высококачественной стали V4A (1.4571), с недеформируемым резьбовым соединением крышки, ударопрочный, высокая устойчивость к электромагнитным помехам, устойчивый к коррозии, температурным влияниям, устойчивый к погодным воздействиям и ультрафиолетовому излучению |
| Размеры корпуса: | 143 x 97 x 61 мм (Tyr 2E) |
| Защитная трубка: | из высококачественной стали V4A (1.4571), Ø 6 мм, NL = 65 мм |
| Монтаж/подключение: | при помощи винтов |
| Окружающая температура: | измерительный преобразователь: –30...+70 °C |
| Допустимая влажность воздуха: | < 95 % отн. вл., без конденсата |
| Класс защиты: | III (согласно стандарту EN 60 730) |
| Степень защиты: | IP 65 (согласно EN 60 529) Корпус проверен, TÜV SÜD, отчет № 713139052 (Tyr 1) |
| Нормы: | соответствие CE_нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» |
| Опционально: | дисплей с подсветкой, двухстрочный, вырез ок. 36 x 15 мм (ширина х высота), для индикации фактической температуры и самодиагностики (выход за верхний предел диапазона измерения, выход за нижний предел диапазона измерения, поломка датчика, короткое замыкание датчика) |
| ATM2-VA - датчик температуры наружного воздуха (с резьбовым кабельным вводом и с разъемом M12) | |||
|
Тип / группа товаров 1 |
Чувствительный элемент |
Выход |
|
|
ATM2-I VA |
Pt1000 |
4...20 мA |
|
|
ATM2-I VA |
Pt1000 |
0...10 В |
|
|
ATM2-I VAQ |
Pt1000 |
4...20 мA |
|
|
ATM2-I VAQ |
Pt1000 |
0...10 В |
|
|
Вариант для корпуса: |
кабельное соединение с nрезьбовым кабельным вводом/кабельное соединение с разъемом M12 (штекер, 5-контактный, A_кодирование) | ||
| Дополнительная плата: | опционально — другие диапазоны измерения | ||
