ATF2 - Датчик измерения температуры воздуха наружный для помещений с повышенной влажностью, с пассивным выходом

Арт.: ATF2

Датчик измерения температуры воздуха ATF2 применяется для определения температурных параметров окружающего воздуха в диапазоне значений -50°С …+90°С.

Используется для открытой установки в помещениях с высоким уровнем влажности, таких как тепличные или сельскохозяйственные комплексы, в различных помещениях промышленного назначения, холодильных системах, или для установки с наружной стороны зданий и строений в качестве погодного датчика.

При наружном монтаже устройство закрепляется на северной стене в защищенном от солнечного света месте. Для предохранения датчика от попадания сторонних предметов и прямых солнечных лучей необходимо использовать специальные защитные приспособления.

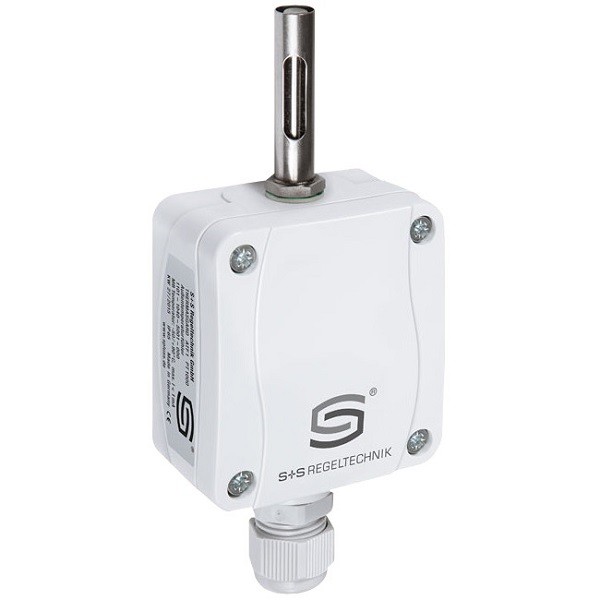

Чувствительный элемент защищен трубкой из качественной нержавеющей стали.

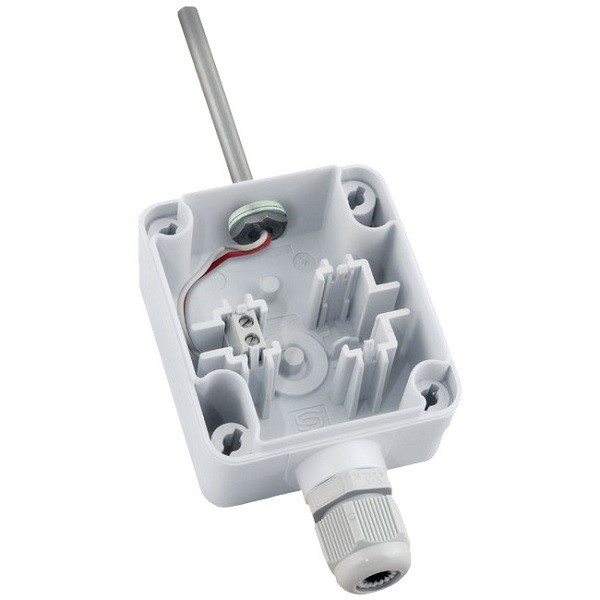

Датчик температуры наружного воздуха имеет пассивный токовый выход и подключается посредством двухпроводной (опционно возможно четырехпроводной) схемы.

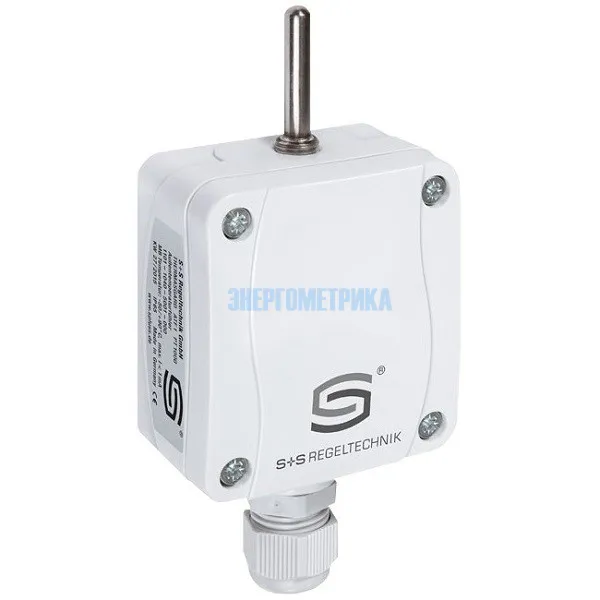

Корпус выполнен из стойкого к ударным нагрузкам пластика в соответствии со степенью защиты IP65. Крышка корпуса крепится четырьмя быстрозакручивающимися винтами.

Доступные конфигурации

Модель Артикул
THERMASGARD® ATF2 Pt100 1101-1050-1003-000
THERMASGARD® ATF2 Pt1000 1101-1050-5001-000
THERMASGARD® ATF2 Pt1000A 1101-1050-6003-000
THERMASGARD® ATF2 Ni1000 1101-1050-9001-000
THERMASGARD® ATF2 NiTK 1101-1051-0001-000
THERMASGARD® ATF2 NTC1,8K 1101-1051-2001-000
THERMASGARD® ATF2 NTC10K 1101-1051-5001-000
THERMASGARD® ATF2 NTC20K 1101-1051-6001-000
THERMASGARD® ATF2 LM235Z 1101-1052-1001-000

Техническая документация

Параметры

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

Технические характеристики датчика температуры ATF2
Диапазон измерения: -50 .. +90 °C
Выход
Чувствительные элементы:
пассивный
во внешней трубке из высококачественной стали PT100, PT1000, NI1000, NI1000TK5000, NTC1,8K, NTC10K, NTC20K, NTC30K, NTC50K, KTY 81-210, LM235Z FET
Тип подключения: по двухпроводной схеме

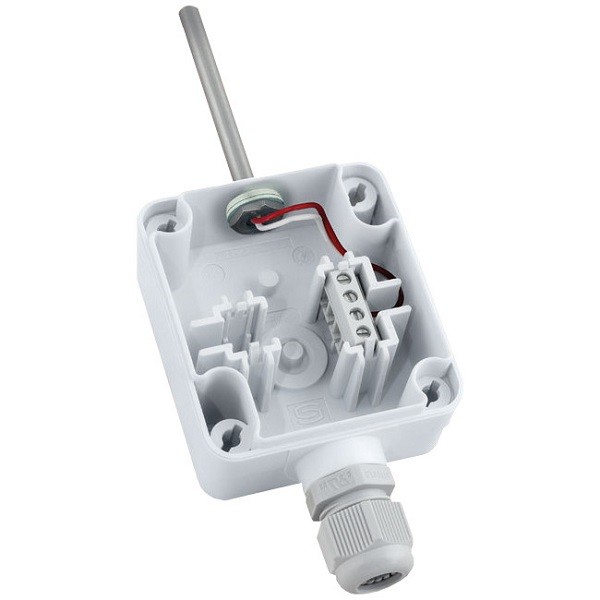

(четырехпроводное подключение для PT100 / PT1000A, для других датчиков — опционально)
Измерительный ток: < 0,6 мА (Pt1000)
< 1,0 мА (Pt100)
< 0,3 мА (Ni1000, Ni1000 TK5000) < 2,0 мВт (NTC xx)
400 μA...5 мА (LM235Z)
Корпус: из пластика, полиамид, 30 % усиление стеклянными шариками с быстрозаворачиваемыми винтами (комбинация шлиц/крестовой шлиц), цвет чистый белый аналогичен RAL 9010
Размеры корпуса: 72 x 64 x 37,8 мм (Tyr1)
Присоединение кабеля: кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 в соответствии с DIN EN 61076-2-101 (опция по запросу)
Электрическое подключение: 0,14-1,5 мм² по винтовым зажимам на плате
Сопротивление изоляции: 100 МОм, при 20 °C (500 В постоянного тока)
Влажность (относительная): < 95 %, без конденсата
Степень защиты: IP 65 (согласно EN 60 529)
Опционально: с приспособлением для защиты от солнечных лучей SS-02 (по запросу)
