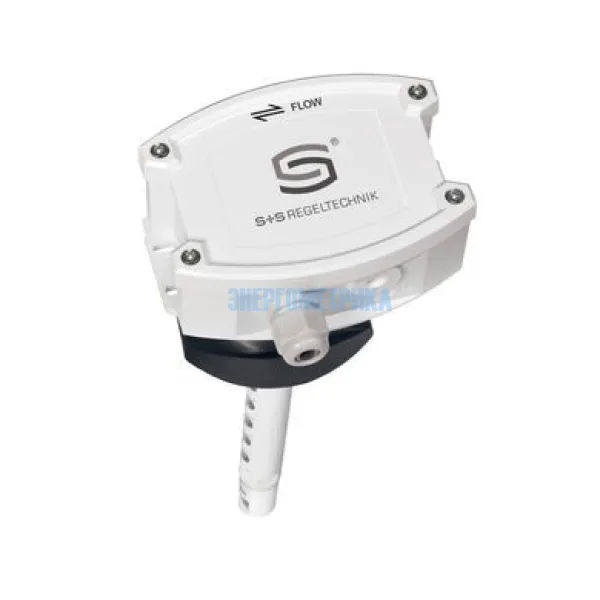

KLGF-U - Реле протока воздуха электронное, включая присоединительный фланец, с активным выходом

Арт.: KLGF-U

KLGF-U - Реле протока воздуха с активным выходом, корпус из ударопрочного пластика с быстрозаворачиваемыми винтами, с кабельным вводом, на выбор с дисплеем или без дисплея, для измерения скорости потока (0,1...20 м/с). Измерительный преобразователь преобразует сигнал измерения в нормированный сигнал 0–10 В.

Датчик потока KLGF-U можно использовать для контроля или управления воздушными потоками в каналах, у вентиляторов и исполнительных клапанов, для контроля увлажнителей и электрических нагревательных элементов в зависимости от потока согласно DIN 57100, часть 420 или для применения совместно с устройствами с прямым цифровым управлением (ПЦУ).

Доступные конфигурации

Модель Артикул
RHEASREG® KLGF-U 1701-4111-0101-000

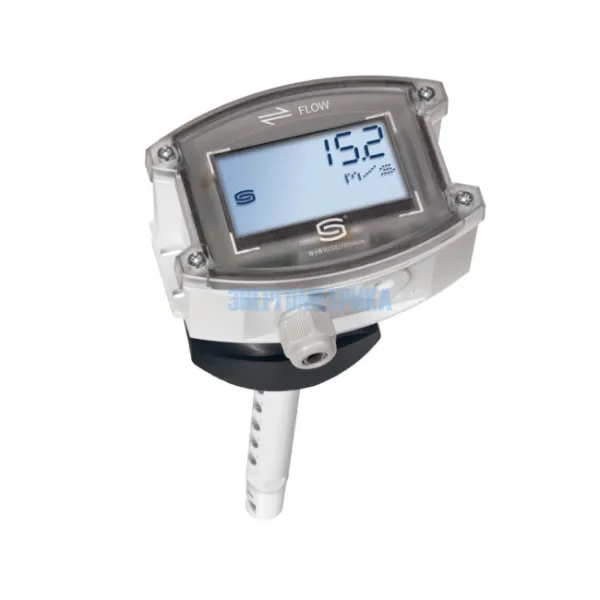

RHEASREG® KLGF-U LCD 1701-4111-1101-000

Техническая документация

Параметры

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

Присоединительные фланцы из пластика или металла Вы можете заказать отдельно в разделе ПРИНАДЛЕЖНОСТИ.

Технические характеристики реле протока воздуха KLGF-U
Напряжение питания 24 В переменного ⁄ постоянного тока (± 10 %)
Потребляемый ток 3 ВА
Выходы 1 х 0...10 В
Чувствительный элемент калориметрический, с температурной компенсацией, защитой от повреждения, ручной калибровкой нуля (посредством кнопки)
Диапазон измерения 0,1...20 м/с
Точность 0,5 м/с + 3 % от измеренного значения
Долговременная стабильность ± 0,5 % верхнего предельного значения в год
Воспроизводимость ± 1,0 % верхнего предельного значения
Время выхода на рабочий режим < 2 мин
Время срабатывания < 60 с
Блокировка срабатывания при пуске 0 / 60 с, активируется DIP-переключателем
Защитная трубка PLEUROFORM, полиамид (PA6), с защитой от проворачивания,
Ø 20 мм, NL = 221 мм, vmax = 30 м/с (воздух),
опционально по запросу из нержавеющей стали V2A (1.4301), Ø 16 мм
Корпус пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовый шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная
Размеры корпуса 126 × 90 × 50 мм (Tyr 2)
Кабельное соединение резьбовой кабельный ввод из пластика (M16 × 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм)
Подключение 0,2–1,5 мм2, при помощи вставной клеммы
Монтаж/подключение при помощи присоединительного фланца (содержится в комплекте поставки)
Температура окружающей среды хранение: –20...+50 °C; эксплуатация 0...+50 °C
Температура среды измерения 0...+70 °C
Допустимая влажность воздуха < 98 % отн. вл., без конденсата, без вредных веществ
Класс защиты III (согласно EN 60730) при UB = 24 В
Степень защиты корпус IP65 (согласно EN 60529);
чувствительный элемент IP20

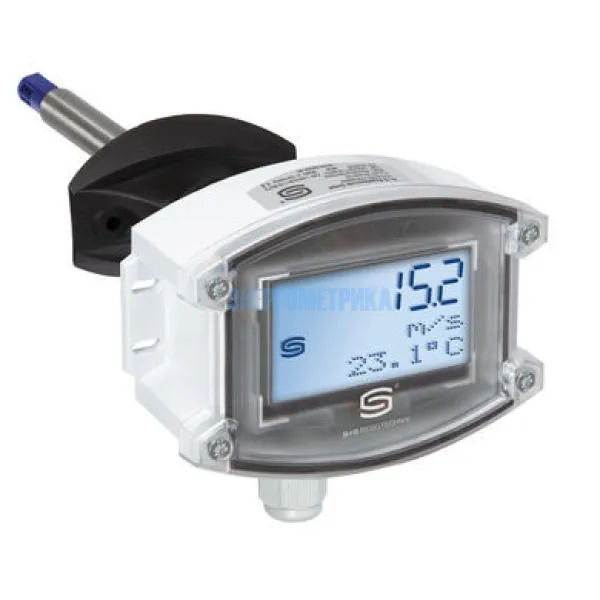

Опция дисплей с подсветкой, трехстрочный, вырез около 70 × 40 мм (ширина × высота), для индикации скорости потока, объемного расхода и температуры
Нормы соответствие нормам ЕС, согласно директиве 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость», EN 61326-1, EN 61326-2-3

Вам может быть интересно

KLSW-W24 - Реле контроля воздушного потока

Реле контроля воздушного потока KLSW-24W с релейным выходом, корпус из ударопрочного пластика с быстрозаворачиваемыми винтами, с кабельным вводом, с дисплеем или без дисплея, для измерения скорости потока (0,1...20 м/с).

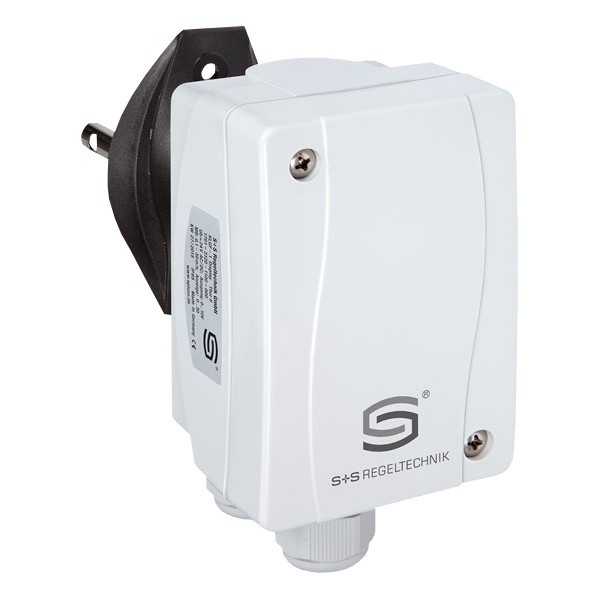

WFS-1EPL - Реле потока воздуха, механическое, с заслонкой

WFS-1EPL - Реле потока воздуха RHEASREG® пригодно для контроля потока газообразных сред в воздушных каналах, в устройствах подвода и отвода воздуха вентиляторов или электрических отопительных батарей (в т.ч. при загрязненном воздухе, содержащем масляные пары) или в качестве реле контроля расхода.

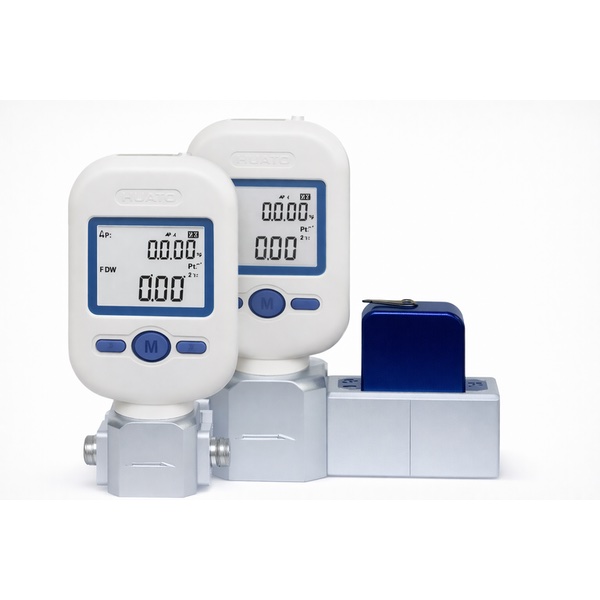

EMF5700 - Измеритель расхода потока воздуха, расходомер воздуха на трубопровод
