KLSW-W24 - Реле контроля воздушного потока
KLSW-W24 - Реле контроля воздушного потока

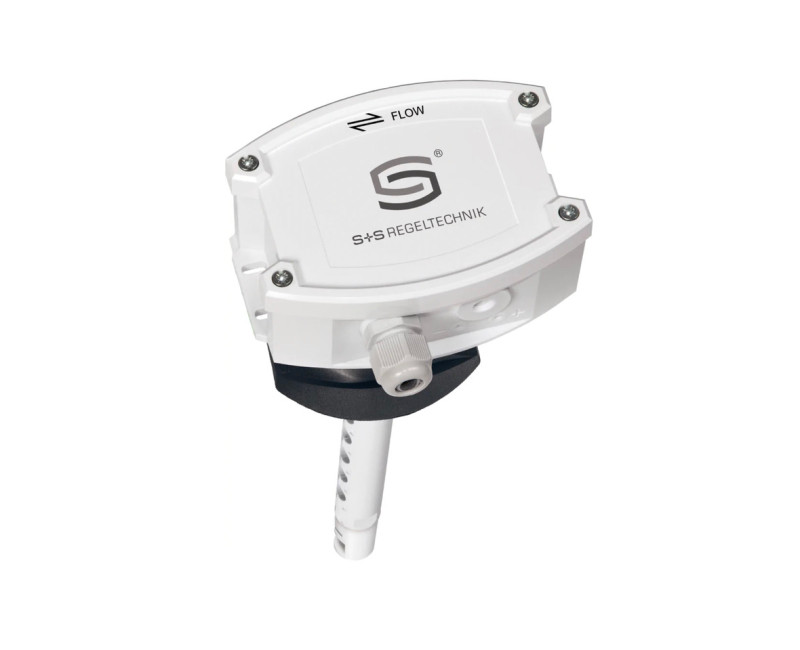

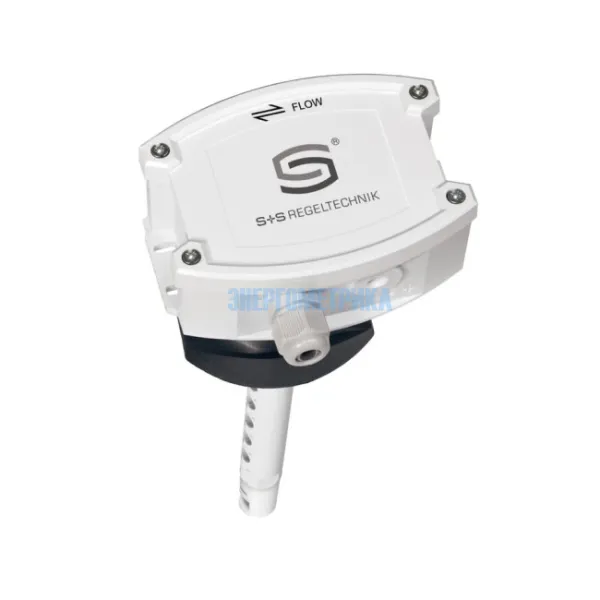

Реле контроля воздушного потока KLSW-24W с релейным выходом, корпус из ударопрочного пластика с быстрозаворачиваемыми винтами, с кабельным вводом, с дисплеем или без дисплея, для измерения скорости потока (0,1...20 м/с).
Датчик потока воздуха KLSW-24W можно использовать для контроля или управления воздушными потоками в каналах, у вентиляторов и исполнительных клапанов, для контроля увлажнителей и электрических нагревательных элементов в зависимости от потока согласно DIN 57100, часть 420 или для применения совместно с устройствами с прямым цифровым управлением (ПЦУ).
Доступные конфигурации
| Модель | Артикул |
|---|---|
| RHEASREG® KLSW-W24 | 1701-4113-0101-001 |

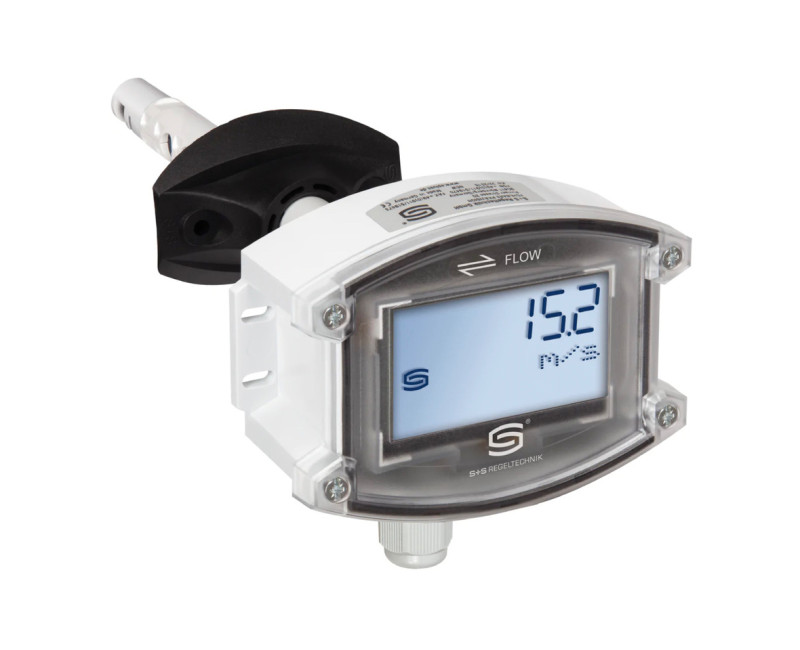

| RHEASREG® KLSW-W24 LCD | 1701-4113-1101-001 |
Техническая документация
Параметры
| Технические характеристики датчика потока воздуха KLSW-24W | |
| Напряжение питания: | 24 В переменного ⁄ постоянного тока (± 10 %) |
| Потребляемый ток: | 3 ВА |
| Выходы: | 1 х переключающий контакт, макс. 230 В перем. тока, 6 А, гистерезис переключения 2 % верхнего предельного значения, пороговое значение настраивается при помощи потенциометра |
| Чувствительный элемент: | калориметрический, с температурной компенсацией, защитой от повреждения, ручной калибровкой нуля (посредством кнопки) |
| Диапазон измерения: | 0,1...20 м/с |
| Точность: | 0,5 м/с + 3 % от измеренного значения |
| Долговременная стабильность: | ± 0,5 % верхнего предельного значения в год |
| Воспроизводимость: | ± 1,0 % верхнего предельного значения |
| Время выхода на рабочий режим: | < 2 мин |
| Время срабатывания: | < 60 с |
| Блокир. срабатыв. при пуске: | 0 / 60 с (без дисплея), активируется DIP-переключателем 0...120 с (с дисплеем), настраивается при помощи потенциометра |
| Защитная трубка: | PLEUROFORM, полиамид (PA6), с защитой от проворачивания, Ø 20 мм, NL = 221 мм, vmax = 30 м/с (воздух), опционально по запросу из нержавеющей стали V2A (1.4301), Ø 16 мм |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовый шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 126 × 90 × 50 мм (Tyr 2) |
| Кабельное соединение: | резьбовой кабельный ввод из пластика (M16 × 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм) |
| Эл. подключение: | 0,2–1,5 мм2, при помощи вставной клеммы |
| Монтаж/подключение: | при помощи присоединительного фланца (содержится в комплекте поставки) |
| Температура окружающей среды: | хранение: –20...+50 °C; эксплуатация 0...+50 °C |
| Температура среды измерения: | 0...+70 °C |
| Допустимая влажность воздуха: | < 98 % отн. вл., без конденсата, без вредных веществ |
| Класс защиты: | III (согласно EN 60730) при UB = 24 В |
| Степень защиты: | корпус IP65 (согласно EN 60529); чувствительный элемент IP20 |
| Опция: | дисплей с подсветкой, трехстрочный, вырез ок. 70 × 40 мм (ширина × высота), для индикации скорости потока, объемного расхода и температуры |
| Нормы: | соответствие нормам ЕС, согласно директиве 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость», EN 61326-1, EN 61326-2-3 |
