ATF01 - Датчик температуры воздуха наружный для помещений с повышенной влажностью, с пассивным выходом

Арт.: ATF01

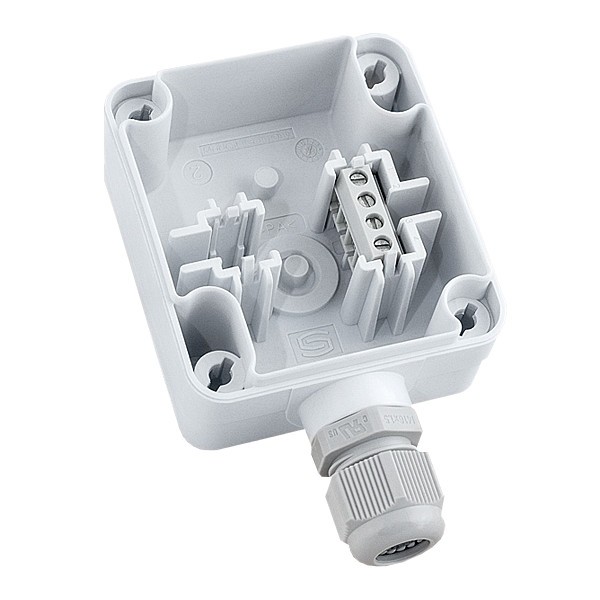

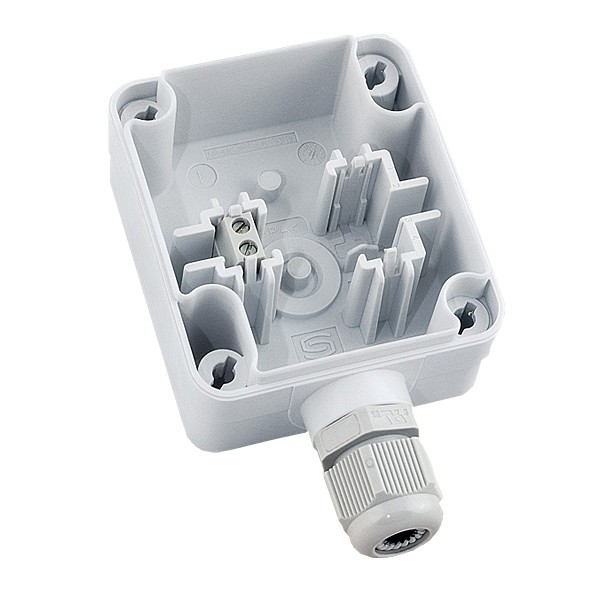

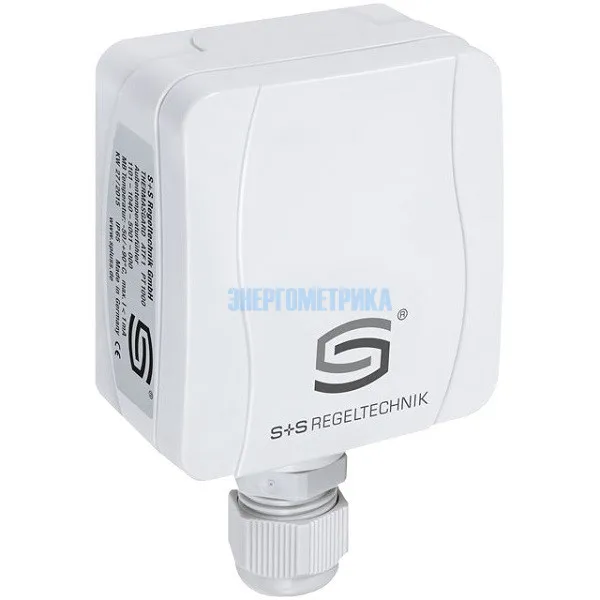

ATF01 - наружный настенный датчик температуры воздуха с корпусом из пластика с высокой ударной вязкостью, предназначенный для измерения наружной температуры, температуры во влажных помещениях – например, в качестве датчика погоды, для установки на наружных стенах, в холодильных установках и теплицах, в залах, в промышленности и в сельском хозяйстве.

Наружный монтаж осуществляется преимущественно с северной стороны или в защищенных местах. В случае возможного попадания прямых солнечных лучей следует применять защитные приспособления.

Доступные конфигурации

Модель Артикул
THERMASGARD® ATF01 Pt100 1101-1030-1003-000
THERMASGARD® ATF01 Pt1000 1101-1030-5001-000
THERMASGARD® ATF01 Ni1000 1101-1030-9001-000
THERMASGARD® ATF01 NiTK 1101-1031-0001-000
THERMASGARD® ATF01 NTC1,8K 1101-1031-2001-000
THERMASGARD® ATF01 NTC10K 1101-1031-5001-000
THERMASGARD® ATF01 NTC20K 1101-1031-6001-000
THERMASGARD® ATF01 LM235Z 1101-1032-1001-000

Техническая документация

Параметры

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

Технические характеристики наружного датчика температуры ATF01
Диапазон измерения: -50 .. +90 °C
Выход:
Чувствительный элемент:
пассивный
внутренний PT100, PT1000, NI1000, NI1000TK5000, NTC1,8K, NTC10K, NTC20K, NTC30K, NTC50K, KTY 81-210, LM235Z FET (зависит от модели)
Тип подключения: по двухпроводной схеме
(четырехпроводное подключение для PT100 / PT1000A, для других датчиков — опционально)
Измерительный ток: < 0,6 мА (Pt1000)
< 1,0 мА (Pt100)
< 0,3 мА (Ni1000, Ni1000 TK5000)
< 2,0 мВт (NTC xx)
400 μA...5 мА (LM235Z)
Корпус: пластик, полиамид, 30% усиление стеклянными шариками, цвет белый аналогичен RAL 9010, с защелкивающейся крышкой, дизайн корпуса Tyr01
Размеры корпуса: 72 x 64 x 37,8 мм
Присоединение кабеля: кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 в соответствии с DIN EN 61076-2-101 (опция по запросу)
Электрическое подключение: 0,14-1,5 мм² по винтовым зажимам на плате
Сопротивление изоляции: 100 МОм, при 20 °C (500 В пост. тока)
Влажность (относительная): < 95 %, без конденсата
Степень защиты: IP 54 (согласно EN 60 529)
