Датчики температуры, терморегуляторы и термостаты
Датчики температуры
Датчики температуры накладные
ALTF02 - Датчик температуры накладной, накладной для труб, с пассивным выходом
ALTF02 - Датчик температуры накладной, накладной для труб, с пассивным выходом
ALTF02 - датчик температуры накладной S plus S Regeltechnik GmbH, накладной для труб, с пассивным выходом - является электрическим контактным термометром, служащим для измерения температуры поверхности твердых тел и имеющими одну или более т.н. контактную, или присоединительную, поверхность, которая приводится в соприкосновение с измеряемой поверхностью.

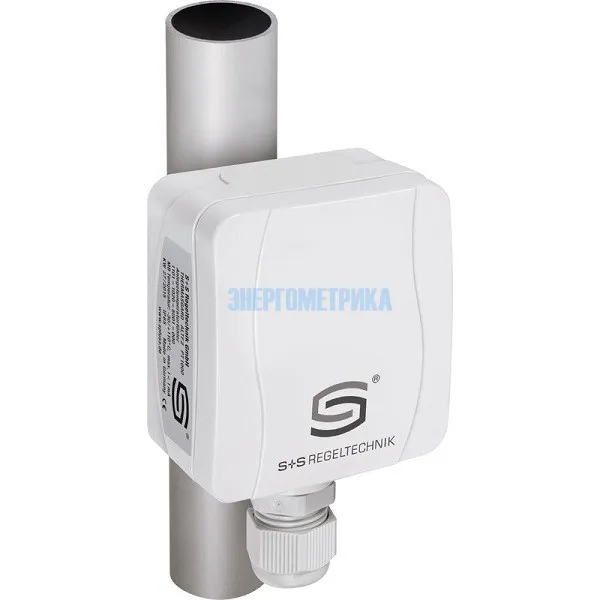

Накладной датчик температуры определяет температуру среды (например, воды), протекающей в трубе, посредством измерения температуры поверхности трубы.

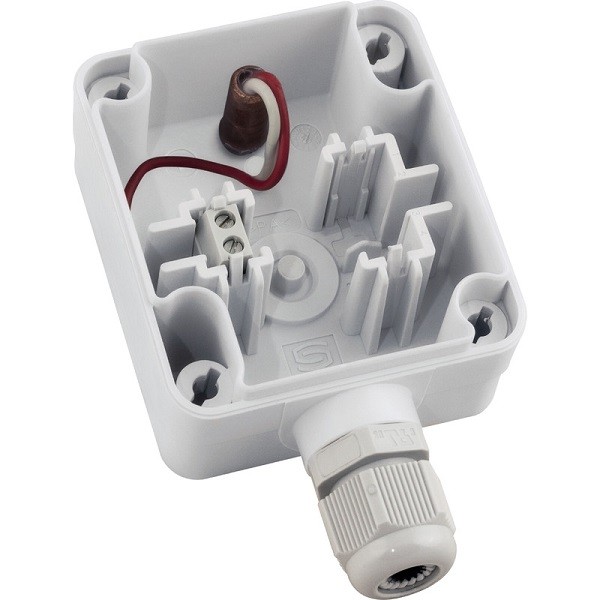

Датчик ALTF02 является накладным термометром сопротивления, оснащенным клеммным коробчатым корпусом из пластика с высокой ударной вязкостью. Он служит для измерения температуры трубопроводов, труб (например, горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASGARD® ALTF02 Pt100 | 1101-1010-1003-000 | ||
| THERMASGARD® ALTF02 Pt1000 | 1101-1010-5001-000 | ||
| THERMASGARD® ALTF02 Ni1000 | 1101-1010-9001-000 | ||
| THERMASGARD® ALTF02 NiTK | 1101-1011-0001-000 | ||
| THERMASGARD® ALTF02 NTC1,8K | 1101-1011-2001-000 | ||
| THERMASGARD® ALTF02 NTC10K | 1101-1011-5001-000 | ||
| THERMASGARD® ALTF02 NTC20K | 1101-1011-6001-000 | ||
| THERMASGARD® ALTF02 LM235Z | 1101-1012-1001-000 |
Техническая документация
Параметры
Подробные технические характеристики прибора Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| ALTF02 - датчик температуры накладной, с пассивным выходом, включая хомут | ||
| Чувствительный элемент | PT100, PT1000, NI1000, NI1000TK5000, NTC1,8K, NTC10K, NTC20K, NTC30K, NTC50K, KTY 81-210, LM235Z FET | |
|---|---|---|
| Тип подключения | по двухпроводной схеме (Pt100 по четырехпроводной) | |
| Измерительный ток | прибл. 1 мА | |
| Диапазон измерения | −30 ...+110 °C (опционально — другие диапазоны) |
|
| Монтаж ⁄подключение | бесконечная стяжная лента (хомут) с замком из металла (содержится в комплекте поставки) |
|
| Сопротивление изоляции | ≥ 100 МОм, при +20 °C (500 B постоянного тока) | |
| Размеры стяжной ленты | Ø = 13–92 мм (¼–3 дюйма), L = 300 мм | |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам на плате | |
| Корпус | из пластика, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками цвет — транспортный белый (аналогичен RAL 9016), ALTF02 с защелкивающейся крышкой | |
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr 01) | |
| Присоединение кабеля | кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 | |
| Допустимая относительная влажность воздуха | < 95%, без конденсата | |
| Класс защиты | III (согласно EN 60 730) | |
| Степень защиты | IP 54 (согласно EN 60 529) | |
