ALTM2-Modbus - Накладной датчик температуры с Modbus
ALTM2-Modbus - Накладной датчик температуры с Modbus

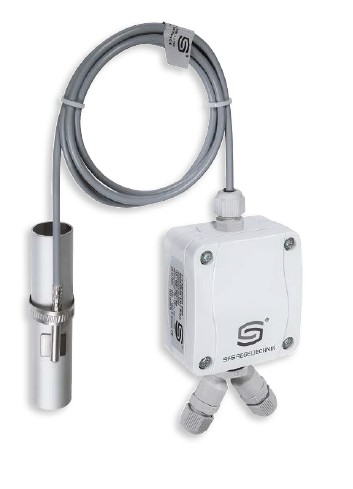

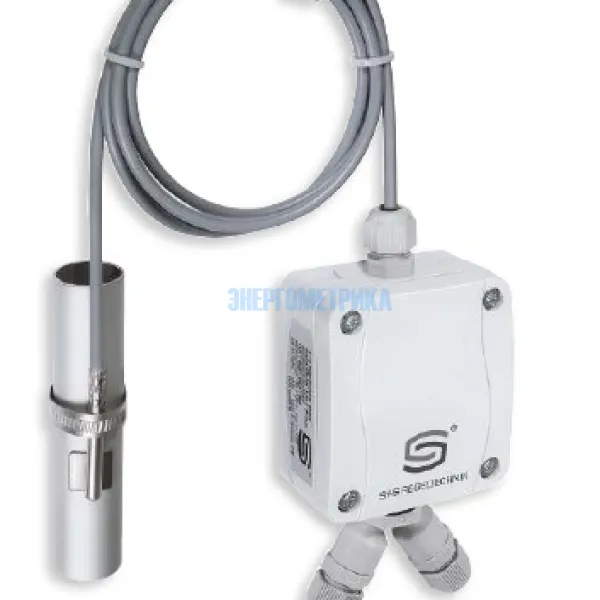

Накладной датчик температуры с Modbus ALTM2-Modbus используется для измерения температуры трубопроводов и труб. Калибруемый преобразователь температуры ALTM2-Modbus для труб с вынесенным датчиком и хомутом с цифровым выходным сигналом RS-485 протокол Modbus, корпусом из ударопрочного пластика с быстрозаворачиваемыми винтами, для индикации измеренной температуры на выбор изготавливается с дисплеем или без него.
Накладной измеритель температуры ALTM2-Modbus предназначен для измерения температуры на поверхности трубопроводов, труб (горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева. Датчики температуры ALTM2-Modbus калибруются на заводе-изготовителе.
Техническая документация
Параметры
| ALTM2-Modbus - Накладной датчик температуры с Modbus | ||||
|
Тип / группа товаров 1 |
Чувствительный элемент | Выход | Конструктивное исполнение | |
| ALTM2-MODBUS | Pt1000 | Modbus | Вынесенный чувствительный элемент | |
|
ALTM2-MODBUS DISPLAY |
Pt1000 | Modbus | Вынесенный чувствительный элемент | |
|
Принадлежности: |
KA-2 Коммуникационный адаптер Modbus с интерфейсом USB/RS485 для подключения к системе и/или в качестве активного нагрузочного резистора шины WLP-1 Теплопроводящая паста, комплект |
|||
| Технические характеристики накладного датчика температуры с Modbus ALTM2-Modbus | |
| Напряжение питания | 24 В перем. тока (±20 %) и 15…36 В пост. тока |
| Потребляемая мощность | < 1,0 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока |
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B (Perfect Sensor Protection при IP68) |
| Диапазон измерения | −50...+150 °C Исполнение с вынесенным датчиком: Tmax до +150 °C |
| Погрешность измерения температуры | ± 0,2 K при +25 °C |
| Смещение нуля | ±10 °C |
| Температура окружающей среды | измерительный преобразователь: −30...+70 °C |
| Среда | чистый воздух и неагрессивные, негорючие газы |
| Распознавание ошибок | обрыв датчика, короткое замыкание датчика |
| Шинный протокол | Modbus (RTU), диапазон адресов 0...247 с возможностью настройки |
| Фильтрация сигналов | 0,3 c / 1 c / 10 c |
| Монтаж ⁄подключение | бесконечная металлическая стяжная лента (хомут) с замком из металла (содержится в комплекте поставки) |
| Размеры стяжной ленты |
Ø = 13–92 мм (¼–3 дюйма), L = 300 мм |
| Корпус |
пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |

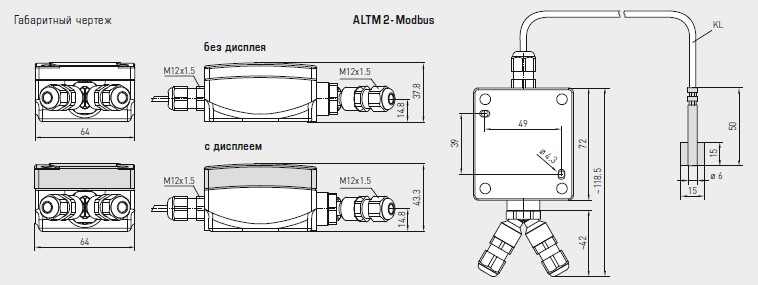

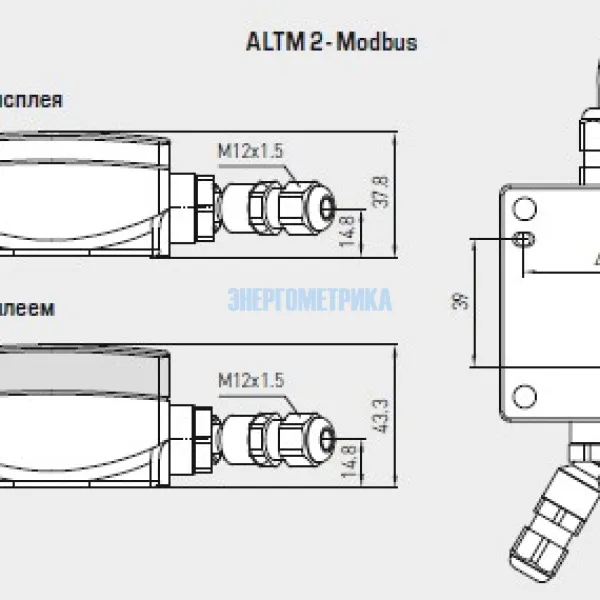

| Размеры корпуса |
72 x 64 x 37,8 мм (Tyr 1 без дисплея) |
| Присоединение кабеля | 2 шт., M12 x 1,5 (переходник); с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 6 мм |
| Соединительный кабель | силикон, SiHF, 2 x 0,25 мм², длина кабеля (KL) = 1,5 м, (опционально также другие длины и границы диапазонов измерения; например, PTFE до +250 °C или стеклонить с проволочной оплеткой до +350 °C) |
| Допустимая относительная влажность воздуха |
< 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) исполнение с влагонепроницаемой запрессовкой IP 68 (опционально — гильза датчика в литой водонепроницаемой оболочке*) |
| Нормы | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» |

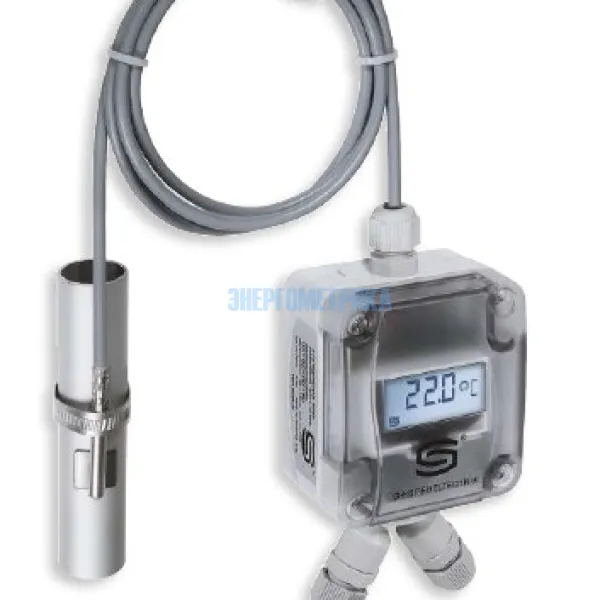

| Опционально | дисплей с подсветкой, двухстрочный, программируемый, вырез ок. 36 x 15 мм (Ш x В), для индикации измеренной влажности и температуры или выбираемого параметра или индивидуально программируемого значения (Через интерфейс шины Modbus дисплей может индивидуально настраиваться на индикацию как в 7-сегментном поле, так и в поле с точечной матрицей.) |
| Принадлежности | |
| MODBUS-Y | Переходник для кабельного зажима M16 x1,5 (на 2 - M12 x1,5), из пластика (содержится в комплекте поставки) |
