ALTM2 - Датчик температуры измерительный накладной, для труб, калибруемый, с активным выходом
ALTM2 - Датчик температуры измерительный накладной, для труб, калибруемый, с активным выходом

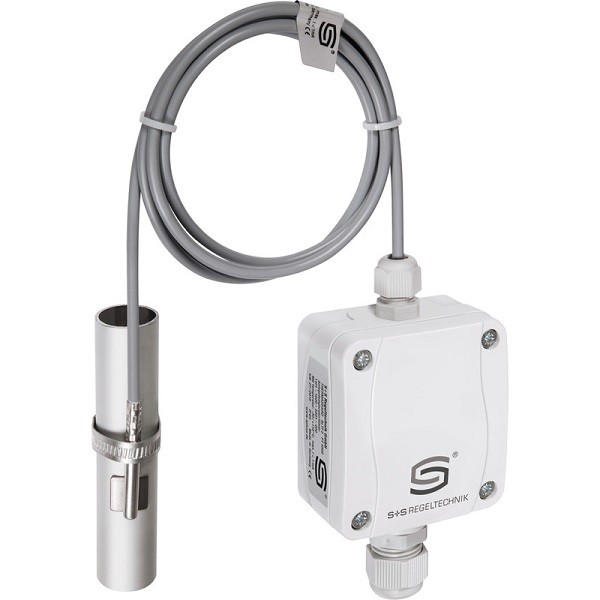

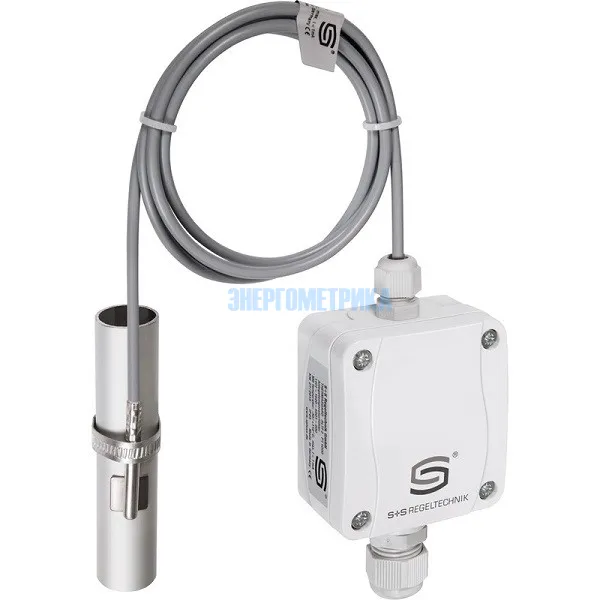

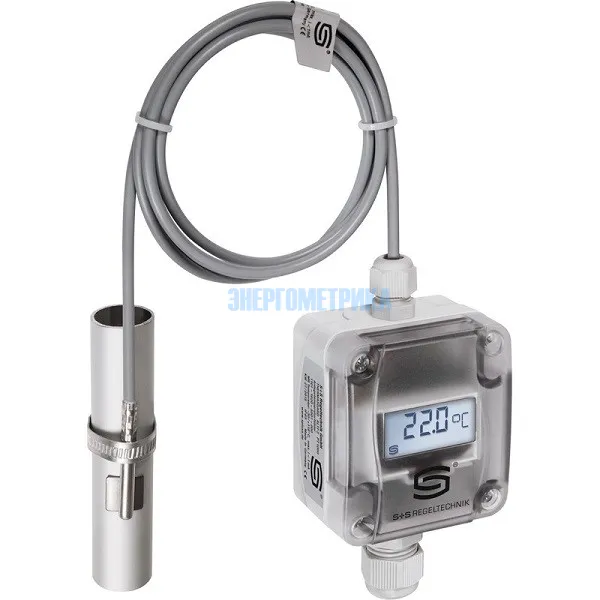

ALTM2 - калибруемый накладной измерительный датчик температуры для труб S plus S Regeltechnik GmbH, с дистанционным датчиком, аналоговым выходом, стяжной лентой и клеммным коробчатым корпусом из пластика с высокой ударной вязкостью, крышкой корпуса с быстрозаворачиваемыми винтами, на выбор – с дисплеем или без дисплея.
Накладной датчик температуры для измерения температуры на поверхности трубопроводов, труб (например, горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASGARD® ALTM2-U | 1101-1121-0219-920 | ||
| THERMASGARD® ALTM2-U LCD | 1101-1121-2219-920 | ||
| THERMASGARD® ALTM2-I | 1101-1122-0219-920 | ||
| THERMASGARD® ALTM2-I LCD | 1101-1122-2219-920 | ||
| THERMASGARD® ALTM2-SD-U | 1101-6151-0219-920 | ||
| THERMASGARD® ALTM2-SD-I | 1101-6152-0219-920 | ||
| THERMASGARD® ALTM2-U Q | 2001-2121-1100-001 | ||
| THERMASGARD® ALTM2-I Q | 2001-2121-2100-001 | ||
| THERMASGARD® ALTM2-U Q LCD | 2001-2122-1100-001 | ||
| THERMASGARD® ALTM2-I Q LCD | 2001-2122-2100-001 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

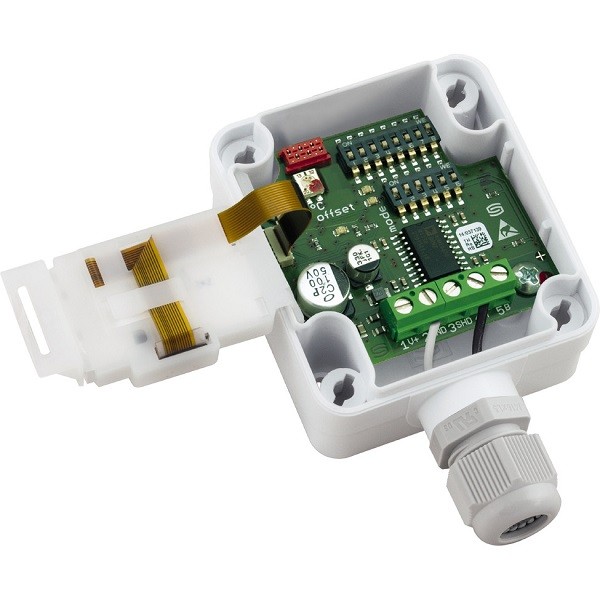

Данная модель позволяет настраивать диапазоны измерения с помощью перемычек.
| ALTM2 - переключатели | ||||
| Диапазоны измерения (настраиваемые) |
JP1 | JP2 | JP3 | JP4 |
|
-20°C...+150°C |
•• | •• | •• | •• |
| -50°C...+50°C | oo | •• | •• | •• |
| -20°C...+80°C | •• | oo | •• | •• |
| -30°C...+60°C | oo | oo | •• | •• |
| 0°C...+40°C | •• | •• | oo | •• |
| 0°C...+50°C | oo | •• | oo | •• |
| 0°C...+100°C | •• | oo | oo | •• |
| 0°C...+150°C | oo | oo | oo | •• |
| Технические характеристики измерительного преобразователя температуры ALTM2 | |||
| Напряжение питания: | 24 В перем. ⁄ пост. тока ±10 %: выход 0-10 В 15-36 В пост. тока: выход 4...20 мА (зависит от нагрузки) |
||
| Потребляемая мощность: | < 1,0 ВА ⁄ 24 В пост. тока < 2,2 ВА ⁄ 24 В перем. тока |
||
| Чувствительный элемент: | Pt1000, DIN EN 60751, класс Б | ||
| Соединительный кабель: | силикон, 1,5 м, SiHF, 2 x 0,25 мм², со снятой изоляцией на концах с наконечниками (опционально – PTFE до 250 °C или стеклонить с проволочной оплеткой до 350 °C) | ||
| Диапазон измерения: | переключение между 8 диапазонами измерения (опционально - другие диапазоны измерения) исполнение с вынесенным датчиком: Tмax более 100 °C, рабочий диапазон - 50 ...+ 150 °C с ручной коррекцией нуля (± 10 K) | ||
| Выход: | 0 - 10 В или 4... 20 мA | ||
| Температура окружающей среды: | –30...+ 70 °C (измерительный преобразователь) | ||
| Тип подключения: | по двух- или трехпроводной схеме | ||
| Монтаж ⁄ подключение: | бесконечная металлическая стяжная лента (хомут) с замком из металла (содержится в комплекте поставки) 13 - 92 мм (¼ - 3"), L = 300 мм | ||
| Корпус: | пластик, полиамид, 30 % усиление стеклянными шариками, с защелками, цвет чистый белый (аналогичен RAL 9010), крышка дисплея прозрачная! | ||

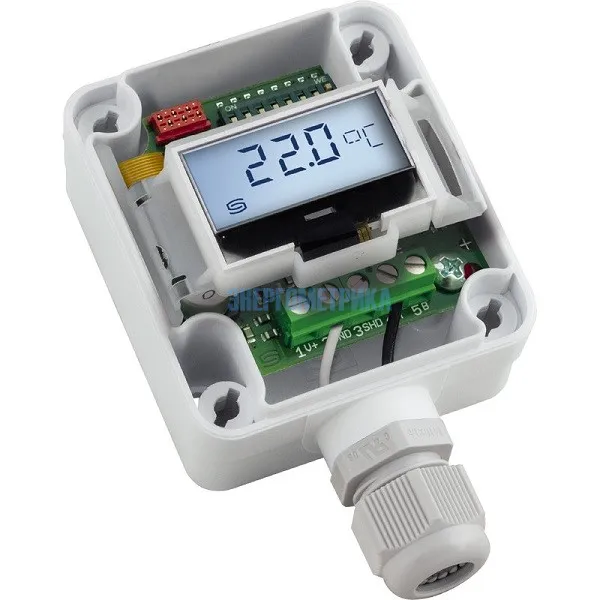

| Дисплей (для моделей LCD/DISPLAY) | дисплей с подсветкой, двухстрочный, вырез ок. 36 x 15 мм (ширина x высота), для индикации фактической температуры и самодиагностики (выход за верхнюю границу диапазона измерения, выход за нижнюю границу диапазона измерения, обрыв датчика, короткое замыкание датчика) | ||
| Размеры: | 72 x 64 x 37,8 мм | ||
| Электрическое подключение: | 0,14 - 1,5 мм², по винтовым зажимам | ||
| Монтаж: | настенный монтаж или на монтажной коробке; 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля сверху или снизу | ||
| Допустимая относительная влажность воздуха: | < 95 %, без конденсата | ||
| Степень защиты: | корпус - IP65; гильза - IP65 (согласно EN 60529) исполнение с влагонепроницаемой накаткой / запрессовкой или IP68 (опционально – гильза датчика в литой водонепроницаемой оболочке) | ||
