Датчики влажности, регулятор влажности, гигростаты
Датчики влажности и регуляторы влажности
Датчики влажности
Датчики влажности в помещении маятникового типа
RPFF - Датчик влажности в помещении маятникового типа с активным выходом
RPFF - Датчик влажности в помещении маятникового типа с активным выходом

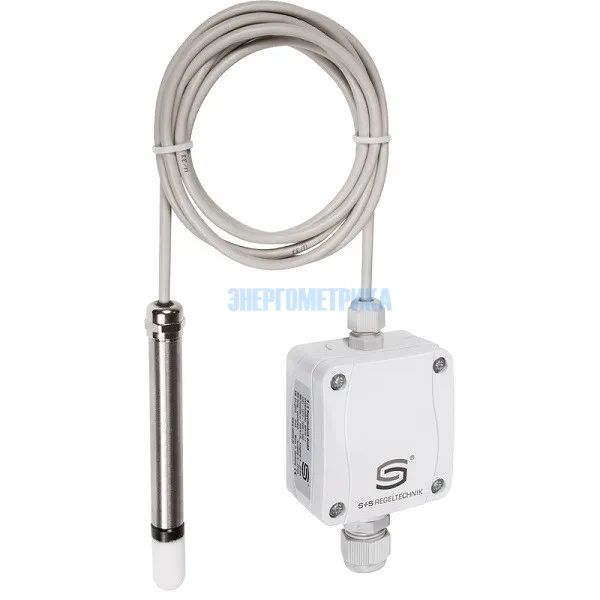

RPFF - Калибруемый маятниковый датчик влажности HYGRASGARD® измеряет относительную влажность воздуха; он преобразует измеряемую величину в нормированный сигнал 0–10 В или 4...20 мА; доступен на выбор в исполнениях с дисплеем или без дисплея.
Датчик RPFF находит применение в неагрессивной среде, без существенного содержания пыли – в холодильной технике, системах кондиционирования, особо чистых и стерильных помещениях, отелях, технических помещениях, помещениях для собраний и конференций.
Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при заданной температуре. Измерительные преобразователи предназначены для точного измерения влажности.
В качестве измерительного элемента для регистрации влажности используется цифровой датчик с высокой долговременной стабильностью, допускающий точную подстройку. Датчик RPFF пригоден для потолочного и канального монтажа, а также для установки в приборах.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| HYGRASGARD® RPFF-U | 1201-1171-0000-100 | |||
| HYGRASGARD® RPFF-U LCD | 1201-1171-0200-100 | |||
| HYGRASGARD® RPFF-I | 1201-1172-0000-100 | |||
| HYGRASGARD® RPFF-I LCD | 1201-1172-0200-100 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

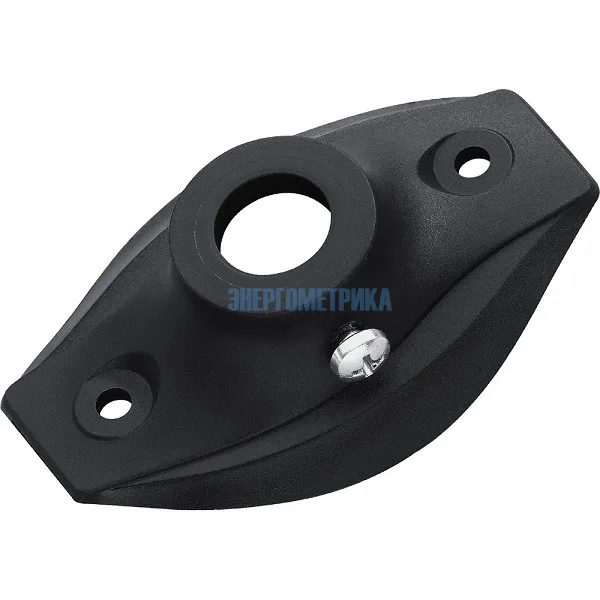

Присоединительные фланцы из пластика или металла Вы можете заказать отдельно в разделе ПРИНАДЛЕЖНОСТИ.
| Технические характеристики датчика влажности в помощении маятникового типа RPFF | |||||||||||||||||||||||||||||||||||
| Напряжение питания: | 24 В перем. тока (±20 %) или 15...36 В пост. тока для варианта U 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
||||||||||||||||||||||||||||||||||
| Нагрузка: | Ra (Ом) = (Ub - 14 В) ⁄ 0,02 А для варианта I | ||||||||||||||||||||||||||||||||||
| Сопротивление нагрузки: | RL > 5 кОм для варианта U | ||||||||||||||||||||||||||||||||||
| Потребляемая мощность: | < 1,1 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока | ||||||||||||||||||||||||||||||||||
| Чувствительные элементы: | цифровой датчик влажности, с интегрированным датчиком температуры, с малым гистерезисом, высокой долговременной стабильностью | ||||||||||||||||||||||||||||||||||
| Защита чувствительного элемента: | сменный пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
||||||||||||||||||||||||||||||||||
| Диапазон измерения влажности: | 0...100 % относительной влажности (на выходе соответствует 0–10 B или 4...20 мА) | ||||||||||||||||||||||||||||||||||
| Рабочий диапазон влажности: | 0 … 95 % относительной влажности (без конденсата) | ||||||||||||||||||||||||||||||||||
| Погрешность измерения влажности: | тип. ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 % | ||||||||||||||||||||||||||||||||||
| Выходной сигнал влажности: | 0–10 B для варианта U 4...20 мА для варианта I, нагрузка < 800 Ом, см. диаграмму |
||||||||||||||||||||||||||||||||||
| Долговременная стабильность: | ± 1 % в год | ||||||||||||||||||||||||||||||||||
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! | ||||||||||||||||||||||||||||||||||
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr 1 без дисплея) 72 x 64 x 43,3 мм (Tyr 1 с дисплеем) |
||||||||||||||||||||||||||||||||||
| Присоединение кабеля: | кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 | ||||||||||||||||||||||||||||||||||
| Эл. подключение: | двух-, трех- или четырехпроводное (см. схему соединения) ? 0,14–1,5 мм², по винтовым зажимам на плате | ||||||||||||||||||||||||||||||||||
| Соединительный кабель: | ПВХ, LiYY, 6 x 0,14 мм2, KL = ок. 2 м (опционально — другие длины) |
||||||||||||||||||||||||||||||||||
| Защитная трубка: | из высококачественной стали, Ø = 16 мм, NL = 142 мм | ||||||||||||||||||||||||||||||||||
| Класс защиты: | III (согласно EN 60 730) | ||||||||||||||||||||||||||||||||||
| Степень защиты: | IP 67 (согласно EN 60 529) Корпус проверен TÜV SÜD, отчет № 713139052 (Tyr 1) IP 65 (согласно EN 60 529) Маятник с гильзой |
||||||||||||||||||||||||||||||||||
| Нормы: | соответствие CE-нормам, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» согласно EN 61326-1, согласно EN 61326-2-3 | ||||||||||||||||||||||||||||||||||

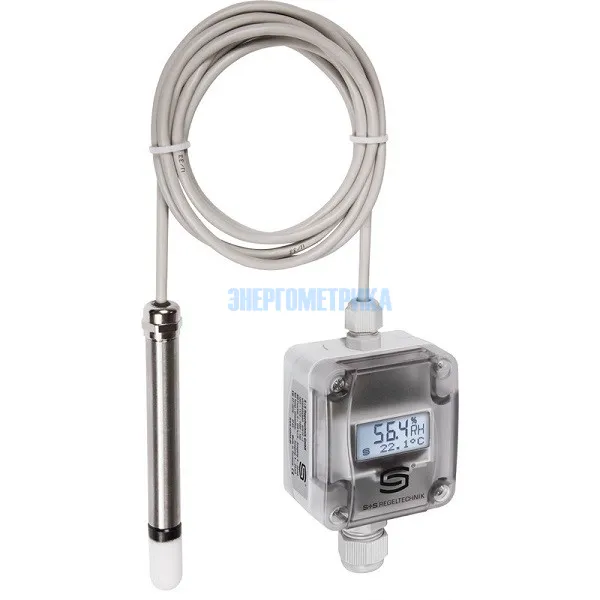

| Опционально: | дисплей с подсветкой, двухстрочный, вырез ок. 36 x 15 мм (ширина x высота), для индикации измеренной температуры и/или влажности | ||||||||||||||||||||||||||||||||||
