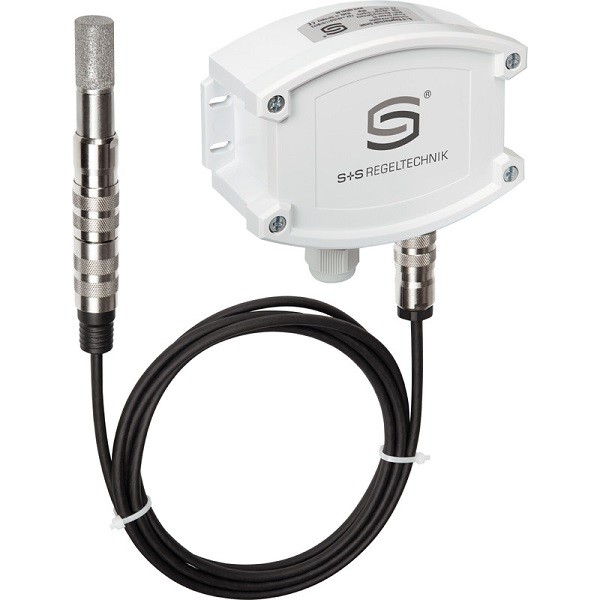

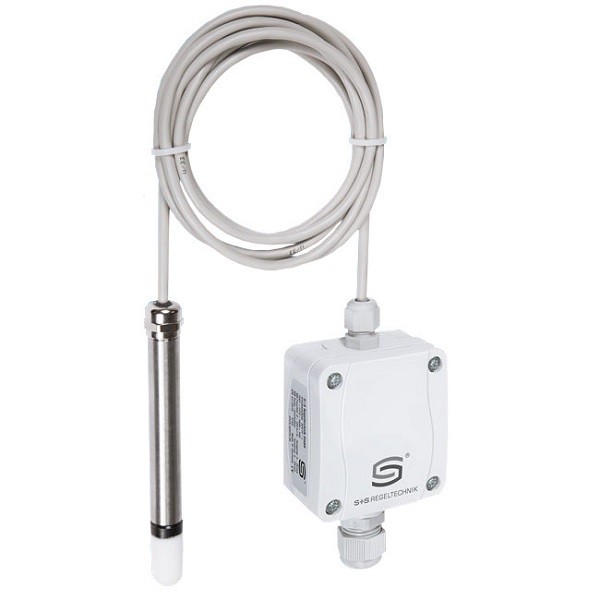

RPFTF-25 - Датчик температуры и влажности воздуха в помещении маятникового типа (вставная измерительная головка), ± 2 % r.H, с активным выходом
Датчик температуры и влажности воздуха - RPFTF-25 применяется для определения показателей относительной влажности и температуры воздуха в жилых зданиях, офисах, залах для массовых собраний, различных технических помещениях с неагрессивной средой и нормальным уровнем запыленности.
Он может устанавливаться в системах вентилирования, кондиционирования и отопления зданий.
Диапазон измерения температуры -35…+80 °С, относительной влажности 0…100 %.
Измерительный элемент маятникового типа устойчив к конденсату, имеет малый гистерезис и большую долговременную стабильность. Цифровой датчик температуры и влажности воздуха RPFTF-25 марки HYGRASGARD® преобразует данные измерений в нормированный выходной сигнал 4-20 мА или 0-10 В. В процессе эксплуатации возможна точная калибровка датчика, а также возможность переключения между четырьмя диапазонами при помощи перемычек.
Пластиковый корпус имеет класс защиты IP65. Возможен потолочный монтаж датчика или установка его в трубопроводах или различных приборах. В качестве опций прибор может быть оснащен дисплеем с подсветкой.
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
Технические характеристики датчика температуры и влажности воздуха - RPFTF-25 | |
Напряжение питания | 24 B (± 20 %) перем. тока и 15 ... 36 В (± 10 %) пост. тока для варианта U, 15 ... 36 В (± 10 %) пост. тока для варианта I (зависит от нагрузки) |
Потребляемая мощность | < 1,1 ВА ⁄ 24 В пост. тока; < 2,2 ВА ⁄ 24 В перем. тока |
Чувствительные элементы | цифровой датчик влажности, с интегрированным датчиком температуры, стойкий к конденсату, с малым гистерезисом, высокой долговременной стабильностью |
Защита чувствительного элемента | пластиковый спеченный фильтр |
Влажность | |
Диапазон измерения влажности | 0 …100 % относительной влажности (на выходе соответствует 0 -10 B или 4…20 мА) |
Рабочий диапазон влажности | 0 …95 % относительной влажности |
Погрешность измерения влажности | ± 3 % относительной влажности (20 ... 80 %); при + 20 °C, иначе ± 5 % относительной влажности |
Выходной сигнал влажности | 0 - 10 В для варианта U 4 ... 20 мА для варианта I, нагрузка < 800 Ом, |
Температура | |
Диапазон измерения температуры | переключение между несколькими диапазонами - 35 ... + 35 °C; - 35 ... + 75 °C; 0 ... + 50 °C; 0 ... + 80 °C (на выходе соответствует 0 -10 B или 4 … 20 мА) |
Рабочий диапазон температур | -20 ... + 80°C |
Погрешность измерения температуры |
± 0,3 K (RPFF ⁄ RPFTF-U), ± 0,5 K (RPFF ⁄ RPFTF-I) при 20 °C |
Выходной сигнал температуры: | 0 - 10 B или 4 ... 20 мА |
Температура окружающей среды | при хранении: - 25 … + 50 °C, при эксплуатации: - 5 …+ 55 °C |
Долговременная стабильность | ± 1 % в год |
Эл. подключение | двух-, трех- или четырехпроводное (см. схему соединения) 0,14 - 1,5 мм² по винтовым зажимам на плате |
Длина кабеля | 2 м, опционально – другие длины |
Корпус | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый (аналогичен RAL 9010) |
Размеры | 108 x 70 x 73,5 мм |
Присоединение кабеля | M16, с разгрузкой натяжения |
Защитная трубка | из высококачественной стали, L =120 мм, Ø = 18 мм |
Класс защиты | III (согласно EN 60 730) |
Степень защиты | IP 65 (согласно EN 60 529) |
Нормы | соответствие CE-нормам, директива 2004 ⁄ 108 ⁄ EC «Электромагнитная совместимость» согласно EN 61326-1: 2006, согласно EN 61326-2-3: 2006 |

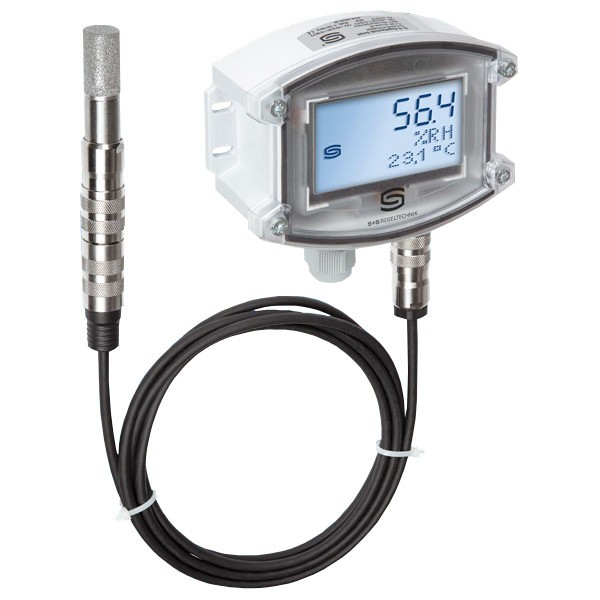

Опционально | Дисплей с подсветкой, двухстрочный, вырез 36 x15 мм (ширина x высота), для индикации измеренной температуры и влажности |
Данная модель позволяет настраивать диапазоны измерения с помощью перемычек.
RPFTF-25 - переключатели | ||
Диапазоны измерения температуры (настраиваемые) |
DIP1 | DIP2 |
-35°C...+75°C |
ON | ON |
-35°C...+35°C | OFF | OFF |
-0°C...+50°C | OFF | ON |
-0°C...+80°C | ON | OFF |
Датчик температуры и влажности воздуха - RPFTF-25 в помещении маятникового типа (вставная измерительная головка), ± 2 % r.H с активным выходом | |||||||||||||||||||||||||||||||||||||
Тип / группа товаров 1 |
Диапазон измерения / индикация отн. влажности | Диапазон измерения / индикация температуры | Выход "отн. влажность" | Выход "температура" | |||||||||||||||||||||||||||||||||
RPFTF-25-I |
0…100 % | -35...+75°C -35...+35°C 0...+50°C 0...+80°C |
4…20 мА | 4…20 мА | |||||||||||||||||||||||||||||||||
RPFTF-25-U | 0…100 % | -35...+75°C -35...+35°C 0...+50°C 0...+80°C |
0-10 B | 0-10 B | |||||||||||||||||||||||||||||||||
RPFTF-25-xx-дисплей | Дисплей с подсветкой, двухстрочный | ||||||||||||||||||||||||||||||||||||

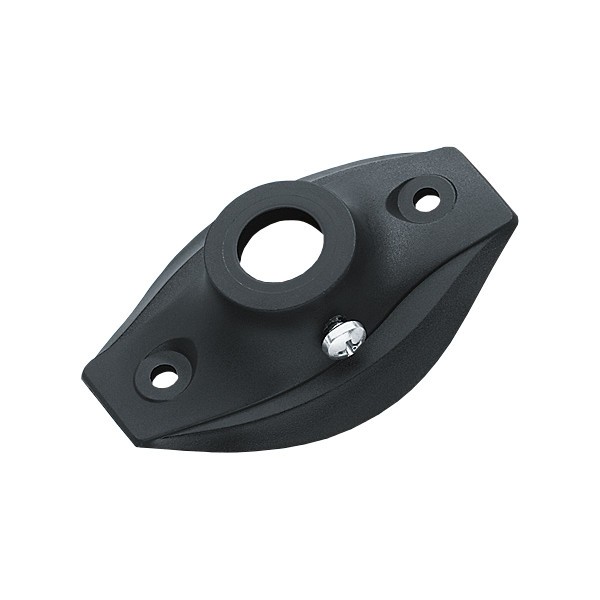

Принадлежности: | MF-14-K Присоединительный фланец из пластика |
