PTL-16 - Датчик давления воды в системе водоснабжения
PTL-16 - Датчик давления воды в системе водоснабжения
PTL-16 - датчик давления воды в системе водоснабжения с диапазоном измерения относительного давления 0...16 бар. Выходной сигнал 0...10 В (PTL-16-V) или 4...20 мА (PTL-16-A).
Прибор PTL-16 служит для измерения давления жидкостей в области кондиционирования, отопления и водопроводных системах. Подходит для систем охлаждения.
Техническая документация
Параметры
Основные характеристики

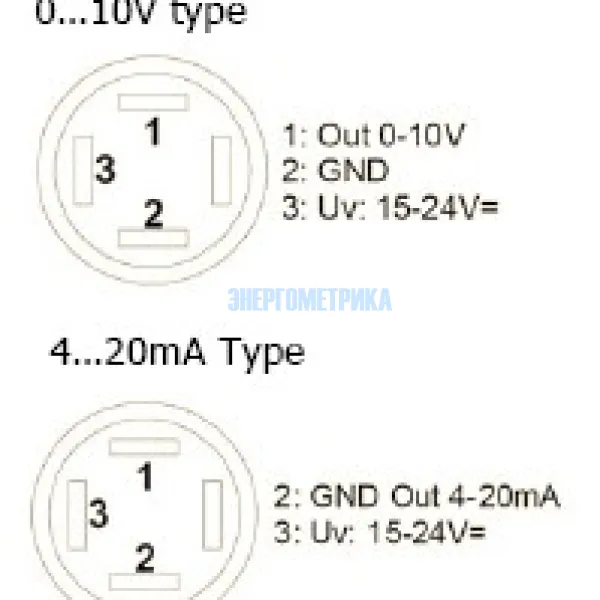

• Выходной сигнал
PTL-16-V - 0...10 В, мин.нагрузка 5 кОм
PTL-16-A - 4...20 мА, макс. нагрузка 900 Ом
• Напряжение питания 15...24 В DC (±10%) или 24 В AC (±10%) (PTL-16-V)
• Тип давления - относительное
• Перегрузка - двойное номинальное давление
• Скачок давления - тройное номинальное давление
• Измерительный элемент - нержавеющая сталь. Диафрагма - тонкопленочный полисиликоновый резистор.
• Рабочая температура -40...125°C
• Температура окружающей среды -40...105°C
• Нормы и стандарты: 89/336/EEC (электромагнитная совместимость), 73/23/EEC (низкое напряжение), EN55022, EN61000-4-3, IEC 68-2-32 (устойчивость к скачкам давления), IEC 68-2-06 и IEC 68-2-36 (сопротивление вибрации)
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| PTL - Датчик давления воды, измерительный преобразователь жидкости, воды | |||||||||||||||||||||||||||||||||||||
|
Тип |
Диапазон измерения | Выходной сигнал | Точность, % полной шкалы (температура -20...85°C) |
||||||||||||||||||||||||||||||||||
| 0…4 бар | 0...10 В | ±0,7% | |||||||||||||||||||||||||||||||||||
| 0…4 бар | 4...20 мА | ±0,7% | |||||||||||||||||||||||||||||||||||
| 0…6 бар | 0...10 В | ±0,7% | |||||||||||||||||||||||||||||||||||
| 0…6 бар | 4...20 мА | ±0,7% | |||||||||||||||||||||||||||||||||||
| 0…10 бар | 0...10 В | ±0,7% | |||||||||||||||||||||||||||||||||||
| 0…10 бар | 4...20 мА | ±0,7% | |||||||||||||||||||||||||||||||||||
|
PTL-16-V |
0…16 бар | 0...10 В | ±0,7% | ||||||||||||||||||||||||||||||||||
|
PTL-16-A |
0…16 бар | 4...20 мА | ±0,7% | ||||||||||||||||||||||||||||||||||
| 0…25 бар | 0...10 В | ±0,7% | |||||||||||||||||||||||||||||||||||
| 0…25 бар | 4...20 мА | ±0,7% | |||||||||||||||||||||||||||||||||||
