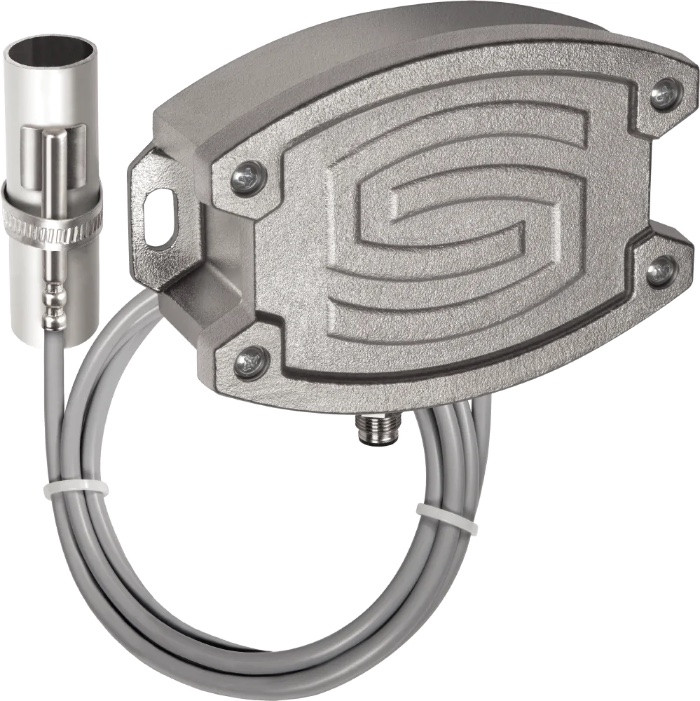

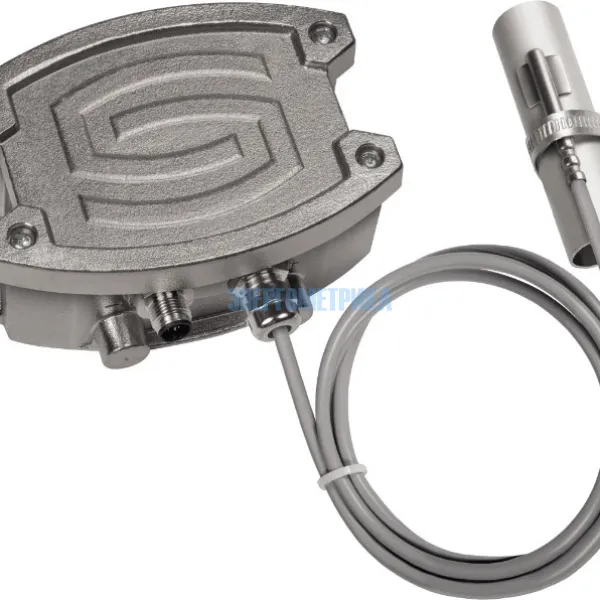

ALTM2-VA - Датчик температуры накладной для труб (корпус из высококачественной стали)
Артикул: ALTM2-VA
Калибруемый накладной измерительный преобразователь температуры для труб THERMASGARD® ALTM2-VA с переключением между 8 диапазонами измерения, внешним датчиком, аналоговым выходом, прочный корпус из высококачественной стали V4A, с резьбовым кабельным вводом или разъемом M12 согласно DIN EN 61076-2-101.
Накладной датчик температуры ALTM2-VA предназначен для измерения температуры на поверхности трубопроводов, труб (например, горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| THERMASGARD® ALTM2-U VAQ | 2001-2151-1100-001 | |||
| THERMASGARD® ALTM2-U VA | 2001-2151-1200-001 | |||
| THERMASGARD® ALTM2-I VAQ | 2001-2151-2100-001 | |||
| THERMASGARD® ALTM2-I VA | 2001-2151-2200-001 |
| Технические характеристики накладного датчика температуры для труб ALTM2-VA | |||
| Напряжение питания | 24 В перем. ⁄ пост. тока (±10 %) для варианта U 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
||
| Потребляемая мощность | 1,0 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока | ||
| Нагрузка | Ra (Ом) = (Ub - 14 В)/ 0,02 А для варианта I | ||
| Сопротивление нагрузки | RL > 5 кОм для варианта U | ||
| Погрешность | обычно ± 0,2 K при +25 °C | ||
| Выход | 4...20 мА или 0-10 В | ||
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B (Perfect Sensor Protection) | ||
| Защита чувствительного элемента | трубка из нержавеющаей стальи V4A (1.4571), Ø = 6 мм, номинальная длина NL = 50 мм, штампованный ввод кабеля | ||
| Тип подключения | по двух- или трехпроводной схеме | ||
| Диапазон измерения | переключение между 8 диапазонами измерения (опционально — другие диапазоны измерения) исполнение с вынесенным датчиком: Tмax более 100 °C, рабочий диапазон −50 ...+150 °C; с ручной коррекцией нуля (±10 K) | ||
| Температура окружающей среды | измерительный преобразователь: −30...+70 °C | ||
| Монтаж ⁄подключение | бесконечная металлическая стяжная лента (хомут) с замком из металла (содержится в комплекте поставки) | ||
| Сопротивление изоляции | ≥ 100 МОм, при +20 °C (500 B постоянного тока) | ||
| Размеры стяжной ленты | Ø = 13–92 мм (¼–3 дюйма), L = 300 мм | ||
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам | ||
| Подключение кабеля | ALTM2-VA: резьбовой кабельный ввод M 20 x 1,5 из высококач. стали V2A (1.4305); с разгрузкой от натяжения, сменный, внутренний диаметр 6–12 мм) ALTM2-VA-Q: коннектор PQ под разъем M12 (штекер, 5-контактный, A-кодирование), согласно DIN EN 610762101 |
||
| Корпус | нержавеющая сталь V4A (1.4571), с болтами для устаноки крышки без перекосов, ударопрочный, с высоким уровнем защиты от электромагнитных помех, коррозии, температуры, ультрафиолетового излучения и атмосферных воздействий | ||
| Размеры корпуса | 143 x 97 x 61 мм | ||
| Соединительный кабель | силикон, SiHF, 2 x 0,25 мм², KL = 1,5 м (опционально также другие длины и границы диапазонов измерения; например, PTFE до +250 °C или стеклонить с проволочной оплеткой до +350 °C) | ||
| Допустимая относительная влажность воздуха | < 95 %, без конденсата | ||
| Класс защиты | III (согласно EN 60 730) | ||
| Степень защиты | IP 69 (согласно EN 60 529) только корпус! IP 65 (в соответствии с EN 60 529), влагонепроницаемая штампованная IP 68 (опциональная сенсорная гильза, заполненная водонепроницаемым герметиком) |
||
