RPFF-25 - Датчик влажности в помещении маятникового типа, ± 2 % r.H, с активным выходом
RPFF-25 - Датчик влажности в помещении маятникового типа, ± 2 % r.H, с активным выходом

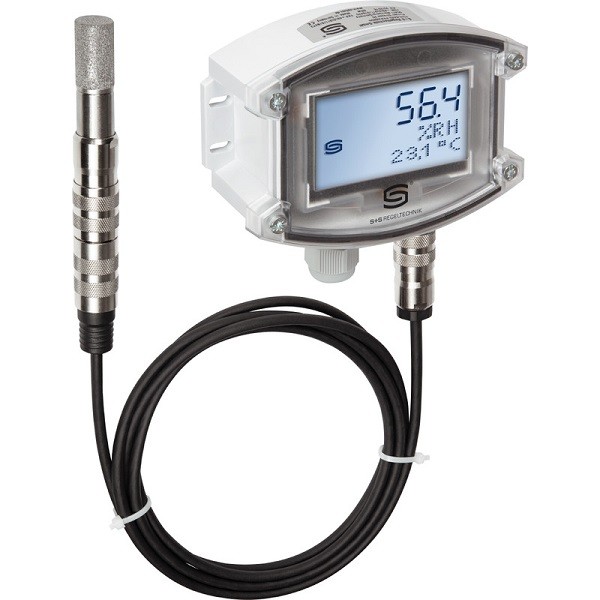

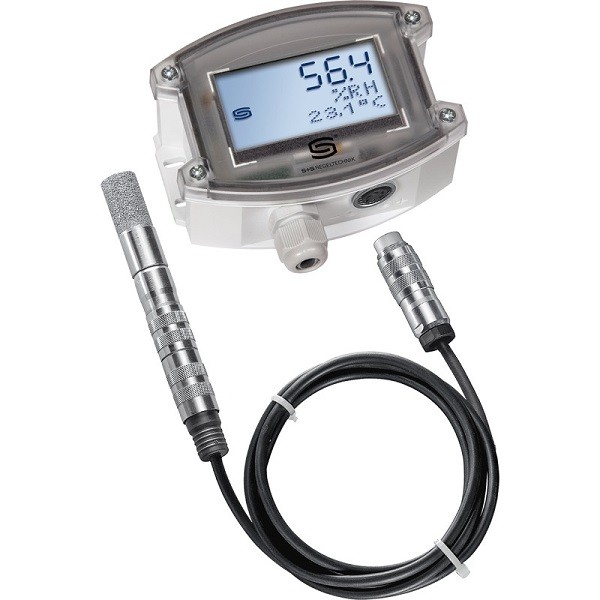

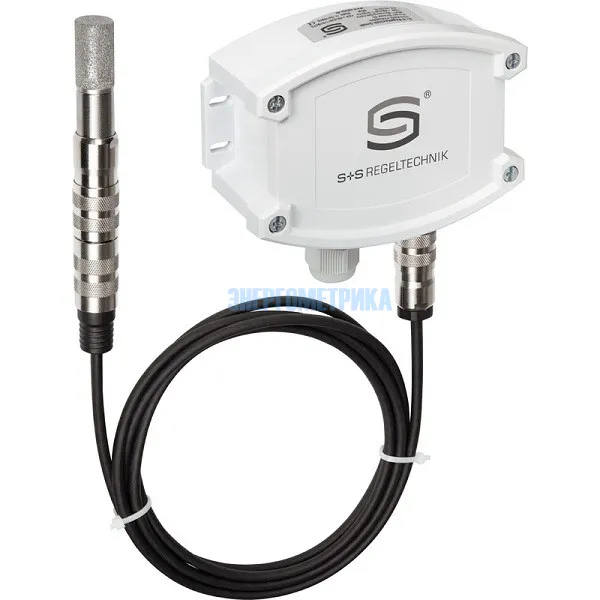

Калибруемый маятниковый датчик влажности RPFF-25 HYGRASGARD® измеряет относительную влажность воздуха; он преобразует измеряемую величину в нормированный сигнал 0–10 В или 4...20 мА; доступен на выбор в исполнениях с дисплеем или без дисплея.
Датчик RPFF-25 находит применение в неагрессивной среде, без существенного содержания пыли – в холодильной технике, системах кондиционирования, особо чистых и стерильных помещениях, отелях, технических помещениях, помещениях для собраний и конференций.
Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при заданной температуре. Измерительные преобразователи предназначены для точного измерения влажности.
В качестве измерительного элемента для регистрации влажности используется цифровой датчик с высокой долговременной стабильностью, допускающий точную подстройку. Датчик RPFF-25 пригоден для потолочного и канального монтажа, а также для установки в приборах.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| HYGRASGARD® RPFF-25-U | 1201-7121-0000-100 | |||
| HYGRASGARD® RPFF-25-U LCD | 1201-7121-0400-100 | |||
| HYGRASGARD® RPFF-25-I | 1201-7122-0000-100 | |||
| HYGRASGARD® RPFF-25-I LCD | 1201-7122-0400-100 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики датчика влажности в помещении RPFF-25 | |||||||||||||||||||||||||||||||||||
| Напряжение питания: | 24 В перем. тока (±20 %); 15...36 В пост. тока для варианта U 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
||||||||||||||||||||||||||||||||||
| Нагрузка: | Ra (Ом) = (Ub - 14 В) ⁄ 0,02 А для варианта I | ||||||||||||||||||||||||||||||||||
| Сопротивление нагрузки: | RL > 5 кОм для варианта U | ||||||||||||||||||||||||||||||||||
| Потребляемая мощность: | < 1,1 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. Тока | ||||||||||||||||||||||||||||||||||
| Чувствительные элементы: | цифровой датчик влажности, с интегрированным датчиком температуры, с малым гистерезисом, высокой долговременной стабильностью, вставная измерительная головка | ||||||||||||||||||||||||||||||||||
| Защита чувствительного элемента: | вставная измерительная головка (чувствительный элемент) со сменным металлокерамическим фильтром, Ø 16 мм, L = 88,5 мм, | ||||||||||||||||||||||||||||||||||
| Диапазон измерения влажности: | 0...100 % относительной влажности (на выходе соответствует 0–10 B или 4...20 мА) |
||||||||||||||||||||||||||||||||||
| Рабочий диапазон влажности: | 0...95 % относительной влажности (без конденсата) | ||||||||||||||||||||||||||||||||||
| Погрешность измерения влажности: | тип. ± 1,8 % (10...90 % отн. влажности) при +25 °C, иначе ± 2,0 % | ||||||||||||||||||||||||||||||||||
| Выходной сигнал влажности: | 0–10 B для варианта U, 4...20 мА для варианта I, см. диаграмму | ||||||||||||||||||||||||||||||||||
| Долговременная стабильность: | ± 1 % в год | ||||||||||||||||||||||||||||||||||

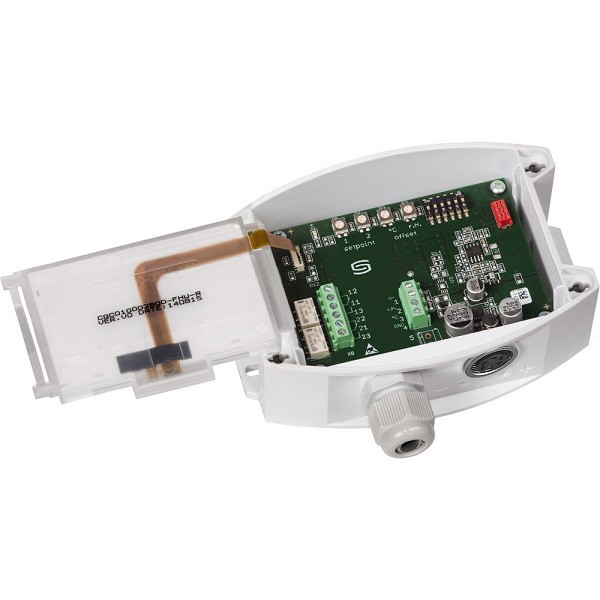

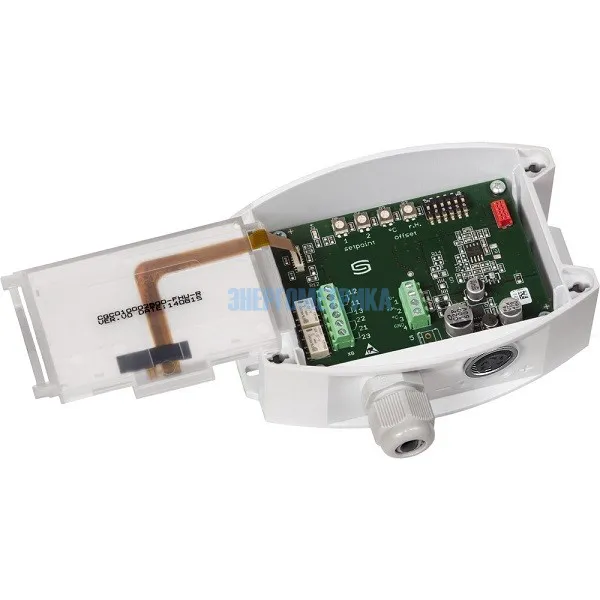

| Эл. подключение: | двух-, трех- или четырехпроводное (см. схему соединения) 0,14–1,5 мм², по винтовым зажимам на плате |
||||||||||||||||||||||||||||||||||
| Соединительный кабель: | KL = 2 м | ||||||||||||||||||||||||||||||||||
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! | ||||||||||||||||||||||||||||||||||
| Размеры корпуса: | 126 x 90 x 50 мм (Tyr 2) | ||||||||||||||||||||||||||||||||||
| Присоединение кабеля: | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм | ||||||||||||||||||||||||||||||||||
| Защитная трубка: | из высококачественной стали, Ø 18 мм (16 мм), NL = 120 мм | ||||||||||||||||||||||||||||||||||
| Класс защиты: | III (согласно EN 60 730) | ||||||||||||||||||||||||||||||||||
| Степень защиты: | IP 65 (согласно EN 60 529) | ||||||||||||||||||||||||||||||||||
| Нормы: | соответствие CE-нормам директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» согласно EN 61326-1, согласно EN 61326-2-3 |
||||||||||||||||||||||||||||||||||

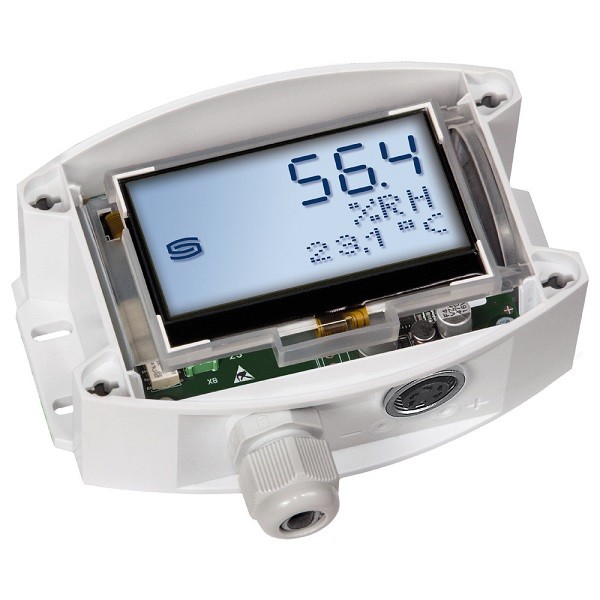

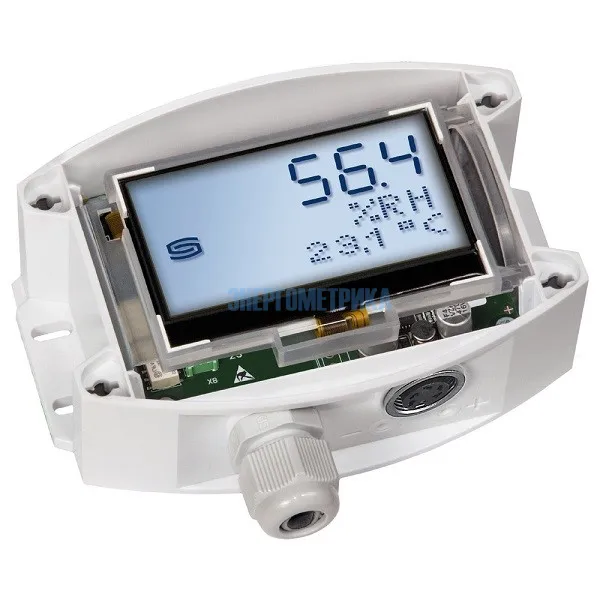

| Опционально: | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (ширина x высота), для индикации измеренной температуры и/или влажности | ||||||||||||||||||||||||||||||||||
