Датчики температуры, терморегуляторы и термостаты
Датчики температуры
Датчики температуры накладные
ALTF1 - Датчик температуры накладной, накладной для труб, с пассивным выходом, включая хомут
ALTF1 - Датчик температуры накладной, накладной для труб, с пассивным выходом, включая хомут

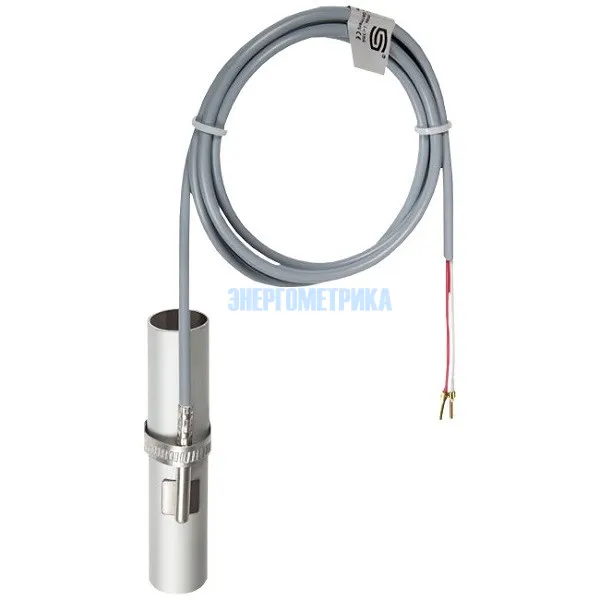

ALTF1 - датчик температуры накладной S plus S Regeltechnik GmbH, накладной для труб, с пассивным выходом - является электрическим контактным термометром, служащий для измерения температуры поверхности твердых тел и имеющими одну или более т.н. контактную, или присоединительную, поверхность, которая приводится в соприкосновение с измеряемой поверхностью.
Накладной датчик температуры определяет температуру среды (например, воды), протекающей в трубе, посредством измерения температуры поверхности трубы.
Датчик ALTF1 является накладным термометром сопротивления, оснащенным стяжной лентой и аксиальной трубкой, и предназначен для измерения температуры трубопроводов, труб (например, горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASGARD® ALTF1 Pt100 PVC 1,5M | 1101-6020-1211-110 | ||
| THERMASGARD® ALTF1 Pt100 Silikon 1,5M | 1101-6020-1211-120 | ||
| THERMASGARD® ALTF1 Pt1000 PVC 1,5M | 1101-6020-5211-110 | ||
| THERMASGARD® ALTF1 Pt1000 Silikon 1,5M | 1101-6020-5211-120 | ||
| THERMASGARD® ALTF1 Ni1000 PVC 1,5M | 1101-6020-9211-110 | ||
| THERMASGARD® ALTF1 Ni1000 Silikon 1,5M | 1101-6020-9211-120 | ||
| THERMASGARD® ALTF1 NiTK PVC 1,5M | 1101-6021-0211-110 | ||
| THERMASGARD® ALTF1 NiTK Silikon 1,5M | 1101-6021-0211-120 | ||
| THERMASGARD® ALTF1 NTC1,8K PVC 1,5M | 1101-6021-2211-110 | ||
| THERMASGARD® ALTF1 NTC1,8K Silikon 1,5M | 1101-6021-2211-120 | ||
| THERMASGARD® ALTF1 NTC10K PVC 1,5M | 1101-6021-5211-110 | ||
| THERMASGARD® ALTF1 NTC10K Silikon 1,5M | 1101-6021-5211-120 | ||
| THERMASGARD® ALTF1 NTC20K PVC 1,5M | 1101-6021-6211-110 | ||
| THERMASGARD® ALTF1 NTC20K Silikon 1,5M | 1101-6021-6211-120 | ||
| THERMASGARD® ALTF1 LM235Z PVC 1,5M | 1101-6022-1211-110 | ||
| THERMASGARD® ALTF1 LM235Z Silikon 1,5M | 1101-6022-1211-120 |
Техническая документация
Параметры
Подробные технические характеристики прибора Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| ALTF1 - датчик температуры накладной, накладной для труб, с пассивным выходом, включая хомут | |||
| Чувствительный элемент | PT100, PT1000, NI1000, NI1000TK5000, NTC1,8K, NTC10K, NTC20K, NTC30K, NTC50K, KTY 81-210, LM235Z FET | ||
|---|---|---|---|
| Тип подключения | по двухпроводной схеме (опционально четырехпроводное подключение) | ||
| Измерительный ток | прибл. 1 мА | ||
| Диапазон измерения | −35 ...+105 °C ПВХ −35 ...+180 °C силикон (Tмax NTC = +150 °C, Tмax LM 235 Z = +125 °C) |
||
| Монтаж ⁄подключение | бесконечная стяжная лента (хомут) с замком из металла (содержится в комплекте поставки) |
||
| Сопротивление изоляции | ≥ 100 МОм, при +20 °C (500 B постоянного тока) | ||
| Размеры стяжной ленты | Ø = 13–92 мм (¼–3 дюйма), L = 300 мм | ||
| Защитная трубка | высококачественная сталь, 1.4571, V4A, с предварительно загнутой накладной площадкой | ||
| Соединительный кабель | или силикон; 1,5 м, SiHF, 2 x 0,25 мм² со снятой изоляцией, с наконечниками | ||
| Допустимая относительная влажность воздуха | < 95 %, без конденсата | ||
| Класс защиты | III (согласно EN 60 730) | ||
| Степень защиты | IP 65 (согласно EN 60 529) исполнение с влагонепроницаемой запрессовкой IP 68 (опционально — в литой водонепроницаемой оболочке, с накаткой |
||
