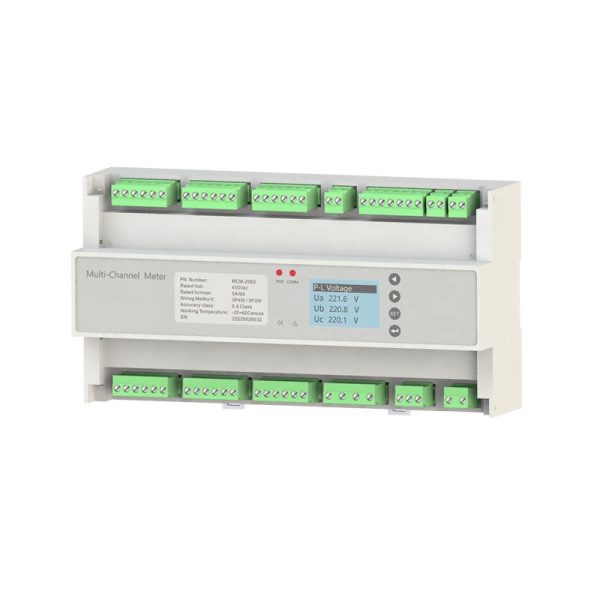

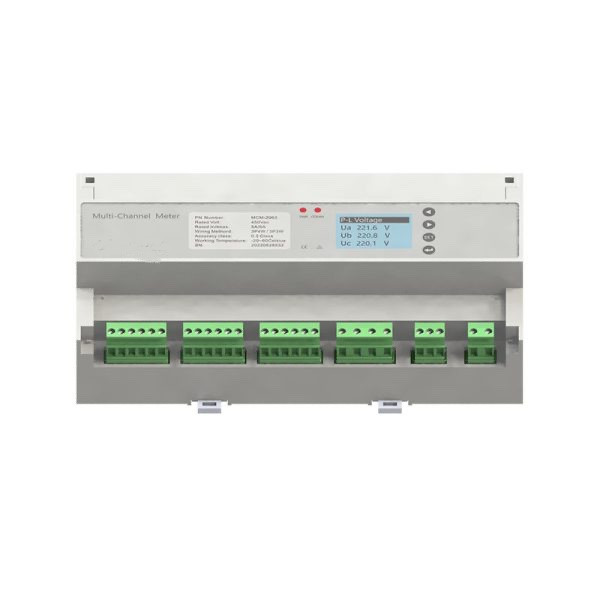

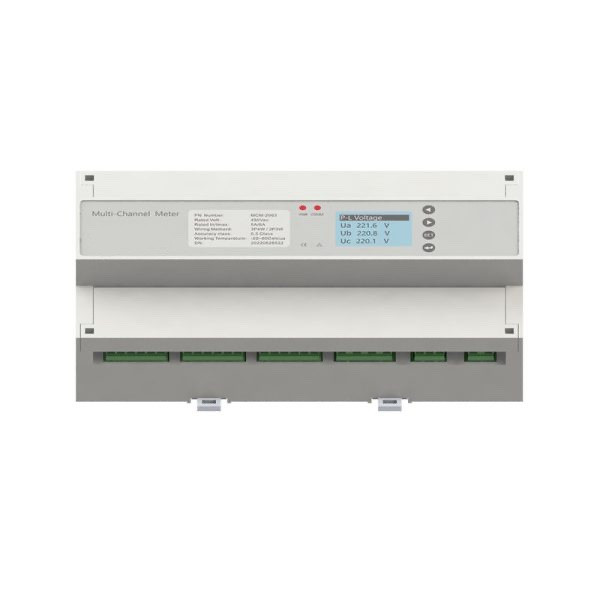

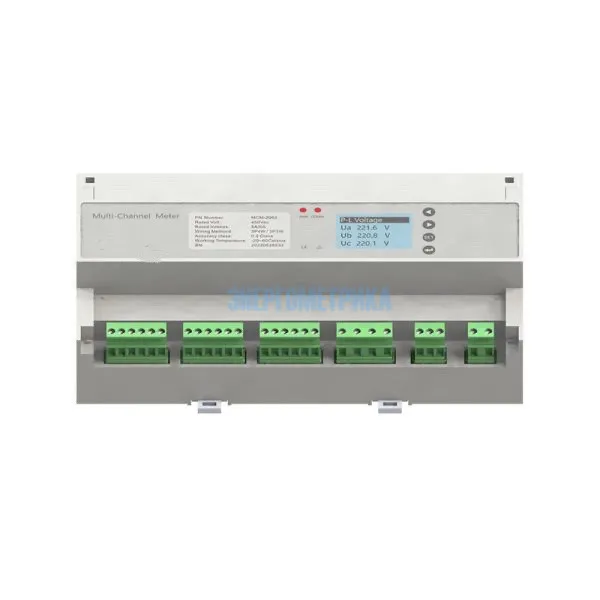

EnergoM-2603 - Трехфазный 6-канальный измеритель параметров электроэнергии
Артикул: EnergoM-2603
Многоканальный счетчик энергии EnergoM-2603 предназначен для контроля энергопотребления и уменьшения затрат на электроэнергию, а также предотвращения аварийных ситуаций и простоев.
EnergoM-2603 поддерживает сбор электрических параметров по 6 каналам трехфазной цепи 3P4W / 3P3W.
Применение:
- Измерение параметров распределительных фидеров, трансформаторов, генераторов, конденсаторных батарей и двигателей;
- Системы среднего и низкого напряжения;
- Удаленное считывание данных;
- Панель сигнализации с цифровыми входами без напряжения;
- Анализ качества электроэнергии;
- Гармоническое измерение.
Особенности:
- Измерение по 6-и трехфазным каналам;
- Класс точности измерения 0,5;
- Вход по току: 1 А или 5 А;
- 1,6-дюймовый точечный матричный ЖК-экран;
- Источник питания 85-265 В AC/DC;
- Обеспечение связи RS-485 MODBUS-RTU;
- Дополнительный 6-канальный цифровой вход (DI) и 2-канальный цифровой выход (DO);
- Опциональное поддержка нескольких тарифов для записи и считывания, до 3 месяцев (для записи);
- 99 записей событий SOE.
| Технические характеристики трехфазного 6-канального измерителя параметров электроэнергии EnergoM-2603 | ||
| Измерение тока на входах (TRMS) | ||
| Вторичный трансформатор тока | 1A или 5A | |
| Диапазон измерений | 0...9999 А | |
| Перегрузка | непрерывный режим в 1,2 раза выше номинального; 5 секунд, что в 10 раз превышает номинальную |
|
| Входное потребление | меньше 0.2 ВА | |
| Измерение напряжения (TRMS) | ||
| Прямое измерение | 18 ... 520 В переменного тока L-L | |
| Вторичный PT | 100 В переменного тока или 400 В переменного тока | |
| Частотная перегрузка | 45...65 Гц | |
| Входное потребление |
1 секунда для увеличения номинальной мощности в 2 раза <0,2 ВА |
|
| Вспомогательный источник питания | ||
| Переменное напряжение | постоянный или переменный ток 85~265 ± 10 %, 50 / 60 Гц | |
| Потребление | < 10 ВА | |
| Порт ввода-вывода (сигнализация / управление) | ||
| Количество реле | 2 канала DO и 6 каналов DI | |
| Тип | 230 В переменного тока 5 А, пассивный узел | |
| Связь | ||
| Связь | RS485 (полудуплексный режим с 2/3 проводами) | |
| Протокол | Режим Modbus RTU | |
| Скорость Modbus | 4800/9600/12800/19200 бит/с | |
| Таблица выбора характеристик | ||||||||||||||||||
| EnergoM-2603 | EnergoM-2601 | EnergoM-403 | EnergoM-401 | EnergoM-1000 | EnergoM-400 | |||||||||||||
| Измерительные функции | ||||||||||||||||||
| Напряжение (P-P, P-N) | ● | ● | ● | ● | ● | ● | ||||||||||||
| Ток (P-N) | ● | ● | ● | ● | ● | ● | ||||||||||||
| Частота | ● | ● | ● | ● | ● | ● | ||||||||||||
| Общий коэффициент мощности | ● | ● | ● | ● | ● | ● | ||||||||||||
| Активная мощность | ● | ● | ● | ● | ● | ● | ||||||||||||
| Реактивная мощность | ● | ● | ● | ● | ● | ● | ||||||||||||
| Полная мощность | ● | ● | ● | ● | ● | ● | ||||||||||||
| Потребляемая активная энергия | ● | ● | ● | ● | ● | ● | ||||||||||||
| Генерируемая активная энергия | ● | ● | ● | ● | ● | ● | ||||||||||||
| Потребляемая реактивная энергия | ● | ● | ● | ● | ● | ● | ||||||||||||
| Генерируемая реактивная энергия | ● | ● | ● | ● | ● | ● | ||||||||||||
| Гармоническое искажение напряжения (THD) | ○ | ○ | ● | ● | - | ● | ||||||||||||
| Гармоническое искажение тока (THD) | ○ | ○ | ● | ● | - | ● | ||||||||||||
| Индивидуальная гармоника(1) | ○ | ○ | ● | ● | - | ● | ||||||||||||
| Время использования (TOU) | ○ | ○ | - | - | - | - | ||||||||||||
| Дисбаланс тока/напряжения | ○ | ○ | ○ | ○ | - | ○ | ||||||||||||
| Максимальный спрос | ○ | ○ | ○ | ○ | - | ○ | ||||||||||||
| Отклонение напряжения | ○ | ○ | ○ | ○ | - | ○ | ||||||||||||
| Последовательность записи событий (SOE) | ○ | ○ | - | - | - | - | ||||||||||||
| Доступ к измерительному сигналу | ||||||||||||||||||
| 1 A и 5 A | ● | ○ | - | - | ● | - | ||||||||||||
| 100 мА | ○ | ● | ● | ● | - | ● | ||||||||||||
| 333 мВ | ○ | ○ | ○ | ○ | - | ○ | ||||||||||||
| L-L 480В, трехфазный | ● | ● | - | ● | ● | |||||||||||||
| L-N 300 В, однофазный | - | ● | - | ● | ○ | - | ||||||||||||
| 4 измерительных канала (3P) | - | ● | - | - | - | ● | ||||||||||||
| 6 измерительных каналов (3P) | ● | - | - | - | ● | - | ||||||||||||
| 12 измерительных каналов (1P2W) | - | - | - | ● | - | ○ | ||||||||||||
| 18 измерительных каналов (1P2W) | - | ● | - | - | ○ | - | ||||||||||||
| Интерфейс | ||||||||||||||||||
| Внешний дисплей 72*72 | - | - | - | - | ● | - | ||||||||||||
| Встроенный 1,6-дюймовый LCD-дисплей | ● | ● | ● | ● | ● | |||||||||||||
| Связь и выходы I/O | ||||||||||||||||||
| RS-485 | ● | ● | ● | ● | ● | ● | ||||||||||||
| Ethernet 10/100 MB | - | - | ○ | ○ | - | - | ||||||||||||
| Modbus RTU | ● | ● | ● | ● | ● | ● | ||||||||||||
| Profubus | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||||||
| 6*Цифровые входы | ○ | ○ | - | - | ○ | - | ||||||||||||
| 2*Цифровые выходы | ○ | ○ | ● | ● | ○ | - | ||||||||||||
● - функция включена ○ - опционально - - без этой функции
(1) EnergoM-2603/2601 обнаруживает 2~31-й, EnergoM-403/401 обнаруживает 2~15-й.
