DFPM91 (SPM91) - Однофазный электрический счетчик
Артикул: DFPM91 (SPM91)

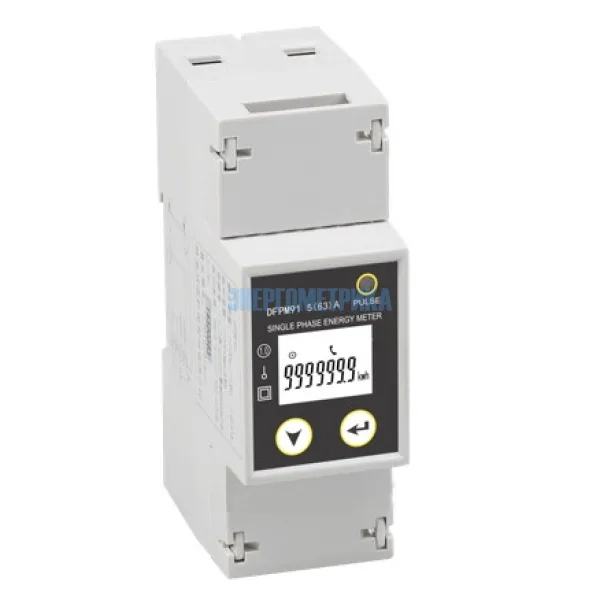

Однофазный электрический счетчик DFPM91 (SPM91) предназначен для установки на DIN рейку. Счетчик полностью соответствует международному стандарту IDT IEC 62053-21:2003 (класс 1).
Счетчик DFPM91 (SPM91) используется для измерения потребления энергии однофазного переменного тока с частотой 50Гц. Он отображает общее потребление энергии на ЖК-дисплей. Однофазный электрический счетчик DFPM91 (SPM91) характеризуется: высокой надежностью, компактными размерами, небольшим весом, приятным внешним видом и легким монтажом.
Благодаря подключению прибора DFPM91 (SPM91) к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.
Особенности:
- Использование с системами на 110, 120, 220, 230, 240 В AC
- Измерение и отображение U, I, P, Q, S, PF, кВт/ч
- 6+1-разрядный ЖК-дисплей (999999,9 кВт/ч)
- Индикация выходного импульсного сигнала
- Защита паролем
- Кнопки для прокручивания страниц и программирования
- Малый размер: 100*36*65 мм
- RS485, MODBUS-RTU или DL/T протокол (на выбор)

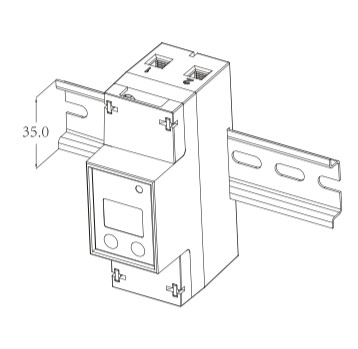

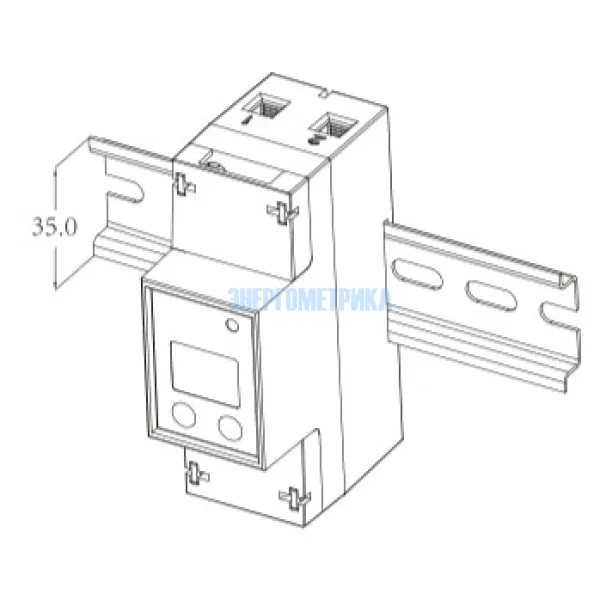

- Крепление на 35 мм DIN-рейку, стандарт DIN ED5002
- Стандарт: IEC 62053-21
- Есть возможность подключения к шлюзу xGate6
| Технические характеристики однофазного электрического счетчика - DFPM91 (SPM91) | |
| Дисплей | 6+1-разрядный ЖК-дисплей (999999,9 кВт-ч) |
| Точность | кВтч, класс точности 1.0 |
| Номинальное напряжение | AC 220Vph-N или 120Vph-N (опционально) |
|
Диапазон допустимых значений 0.8 Un-1.2 Un |
|
| Номинальный (макс.) ток | 5 (63) A |
| Пусковой ток | 0,4 % тока базы |
| Частота | 50/60 Гц (опционально) |
| Импульсный выход | 1 канал |
| Связь | RS485, MODBUS-RTU или DL/T протокол |
| Адрес: 1-247 | |
| Скорость: 2400, 4800, 9600 bps (по умолчанию) | |
| Неправильное подключение | Схема для защиты от неправильного подключения |
| Размер (В х Ш х Д) | 100*36*65 мм |
| Вес | 190 г |
| Эксплуатация | Рабочая температура: -20°C~ +55 °C Температура хранения: -25°C~ +70 °C Влажность: 5% ~ 95% без конденсации |
- DFPM91_datasheet_EN.pdf 1699.2 КB
