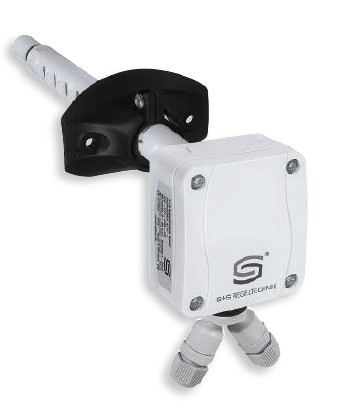

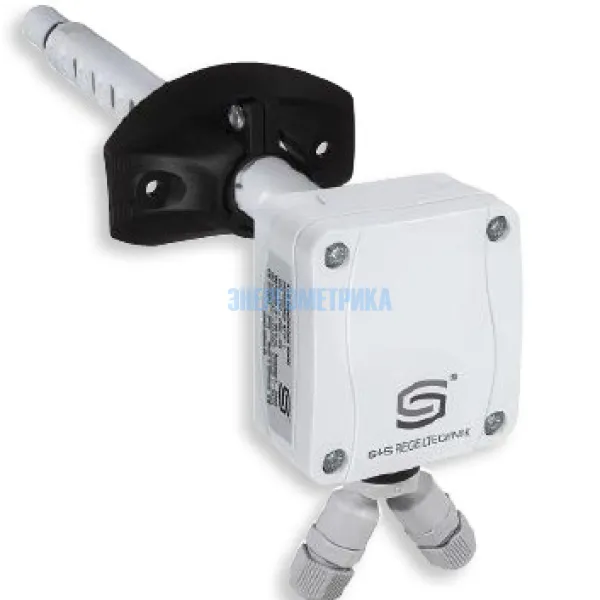

KFTF-Modbus - Канальный датчик влажности и температуры с Modbus

Артикул: KFTF-Modbus

Канальный датчик температуры и влажности KFTF-Modbus используется для измерения температуры и влажности. Калибруемый канальный датчик влажности и температуры KFTF - Modbus с пластиковым спеченным фильтром с возможностью подключения к шине Modbus, корпусом из ударопрочного пластика с быстрозаворачиваемыми винтами, изготавливается на выбор с дисплеем или без дисплея. Канальный датчик KFTF-Modbus оснащен цифровым выходным сигналом RS-485 протокол ModBus.

Универсальный канальный датчик с Modbus KFTF-Modbus служит для определения различных величин, связанных с влажностью. Он измеряет относительную влажность и температуру окружающего воздуха. На основе измеренных значений далее вычисляются различные параметры. С помощью шины Modbus можно считать следующие параметры: относительная влажность [%], абсолютная влажность [г⁄м³], соотношение компонентов смеси [г⁄кг], точка росы [°C], энтальпия [кДж ⁄кг] (без учета атм. давления воздуха) и температура окружающей среды [°C].

Канальный датчик влажности и температуры KFTF-Modbus используется в неагрессивной среде без значительного содержания пыли, в холодильной технике, системах кондиционирования, особо чистых и стерильных помещениях, отелях, технических помещениях, помещениях для собраний и конференций.

Измерительные преобразователи с Modbus KFTF-Modbus предназначены для точного измерения температуры и влажности. В них используется цифровой измерительный элемент с высокой долговременной стабильностью.
Датчик пригоден для потолочного и канального монтажа, а также для установки в приборы.

KFTF-Modbus - Канальный датчик температуры и влажности с Modbus

Тип / группа товаров 1

Диапазон измерений⁄ индикация влажность (переключаемая) Температура Выход
KFTF MODBUS 0 …100 % отн. вл. (стандартный)
0 ... 80 г⁄кг (MV)
0 ... 80 г⁄м3 (a.F.)
0 ... 85 кДж ⁄кг (ENT.)
−20 ... +80 °C (TP)
–35...+80 °C Modbus

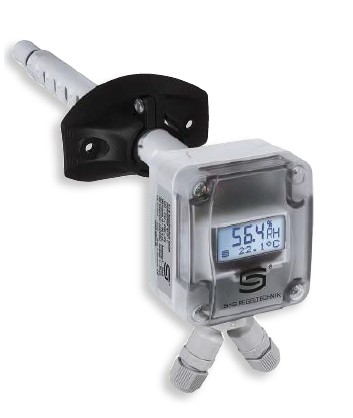

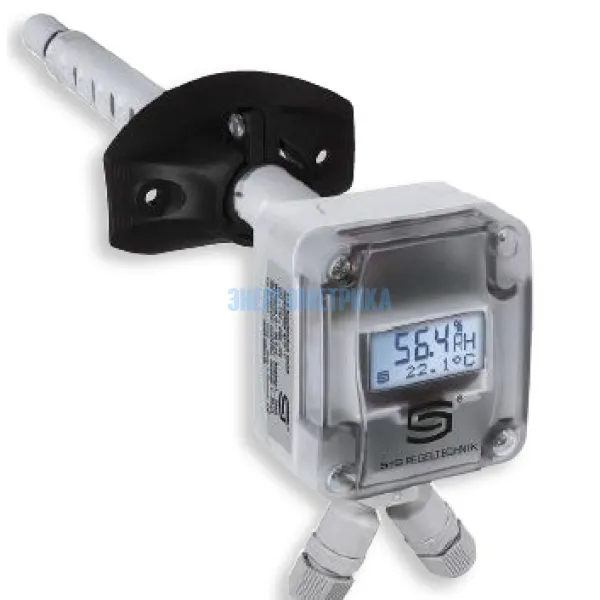

KFTF MODBUS DISPLAY

0 …100 % отн. вл. (стандартный)
0...80 г⁄кг (MV)
0...80 г⁄м3 (a.F.)
0...85 кДж ⁄кг (ENT.)
−20...+80 °C (TP)
–35...+80 °C Modbus

Принадлежности:

KA-2 Коммуникационный адаптер Modbus с интерфейсом USB/RS485 для подключения к системе и/или в качестве активного нагрузочного резистора шины

SF-M Металлокерамический фильтр, Ø 16 мм, L = 32 мм, сменный, из высококачественной стали V4A (1.4404)



Технические характеристики канального датчика температуры и влажности с Modbus KFTF-Modbus
Напряжение питания 24 В перем. тока (±20 %) и 15…36 В пост. тока
Потребляемая мощность < 1,0 В·А  ⁄  24 В пост. тока;  < 2,2 В·А  ⁄  24 В перем. тока
Чувствительный элемент цифровой датчик влажности со встроенным датчиком температуры, с малым гистерезисом и высокой долговременной стабильностью
Защита чувствительного
элемента
пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, сменный (опционально – металлокерамический фильтр, Ø 16 мм, L = 32 мм)
Диапазон измерения 0...100 % относительной влажности (влажность)
−35...+80 °C (температура)
Погрешность измерения влажности тип. ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 %
Погрешность измерения температуры ± 0,2 K при +25 °C
Смещение нуля ±10 % относительной влажности (влажность)
±10 °C (температура)
Температура окружающей среды −30...+70 °C
Среда чистый воздух и неагрессивные, негорючие газы
Шинный протокол Modbus (RTU),
диапазон адресов 0...247 с возможностью настройки
Фильтрация сигналов 4 c / 32 c
Корпус пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная!

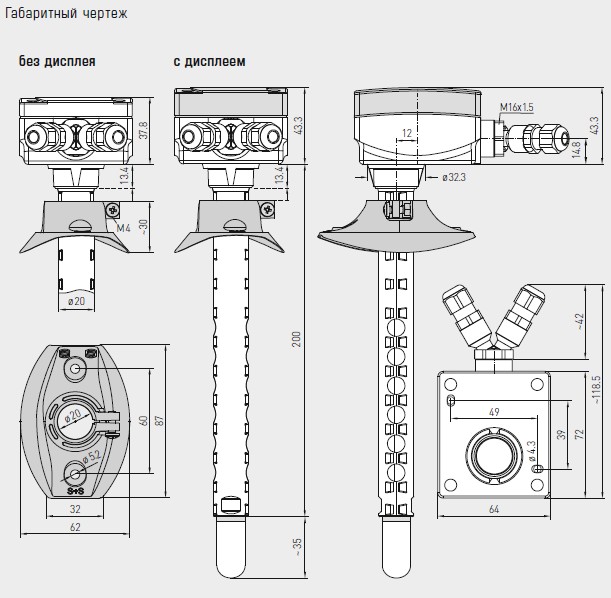

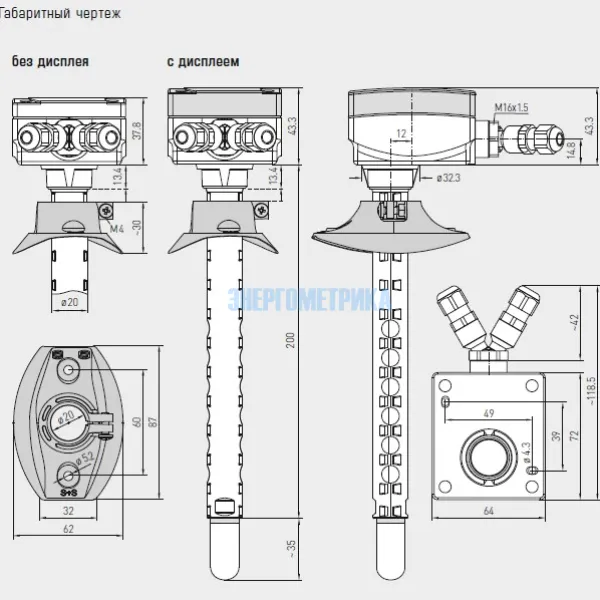

Размеры корпуса

72 x 64 x 37,8 мм (Tyr 1 без дисплея)
72 x 64 x 43,3 мм (Tyr 1 с дисплеем)

Присоединение кабеля 2 шт., M12 x 1,5 (переходник); с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 6 мм
Защитная трубка PLEUROFORMTM, полиамид (PA6), блокировка от прокручивания, Ø 20 мм, НД = 235 мм, vmax = 30 м/c (воздух) (опционально по запросу из высококачественной стали, Ø 16 мм)
Монтаж ⁄подключение при помощи фланца из пластика (содержится в комплекте поставки)
Долговременная
стабильность
±1 % в год
Допустимая относительная
влажность воздуха
< 95 % без конденсации
Класс защиты III  (согласно EN 60 730)
Степень защиты IP 65 (согласно EN 60 529)
Нормы соответствие CE-нормам, директива 2014 ⁄ 30 ⁄ EU
«Электромагнитная совместимость», согласно EN 61326
Опционально дисплей с подсветкой, двухстрочный, программируемый, вырез ок. 36 x 15 мм (Ш x В), для индикации измеренной влажности и температуры или выбираемого параметра или индивидуально программируемого значения (Через интерфейс шины Modbus дисплей может индивидуально настраиваться на индикацию как в 7-сегментном поле, так и в поле с точечной матрицей.)
Принадлежности
MODBUS-Y Переходник для кабельного зажима M16 x1,5 (на 2 - M12 x1,5), из пластика (содержится в комплекте поставки)
MFT-20-K Присоединительный фланец из пластика (содержится в комплекте поставки)
