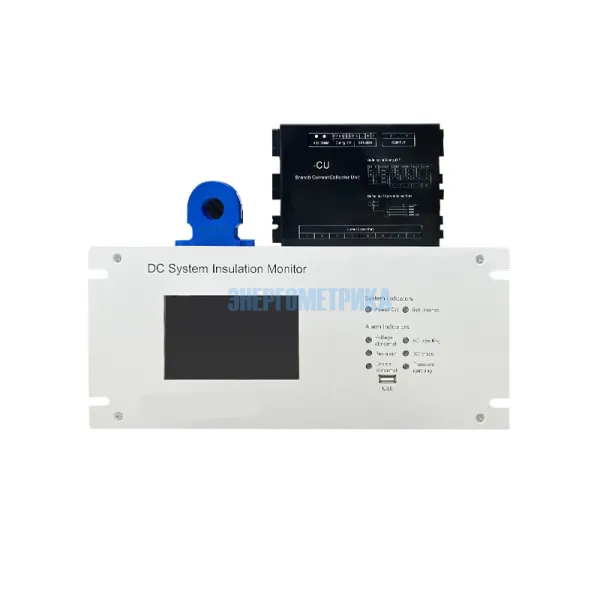

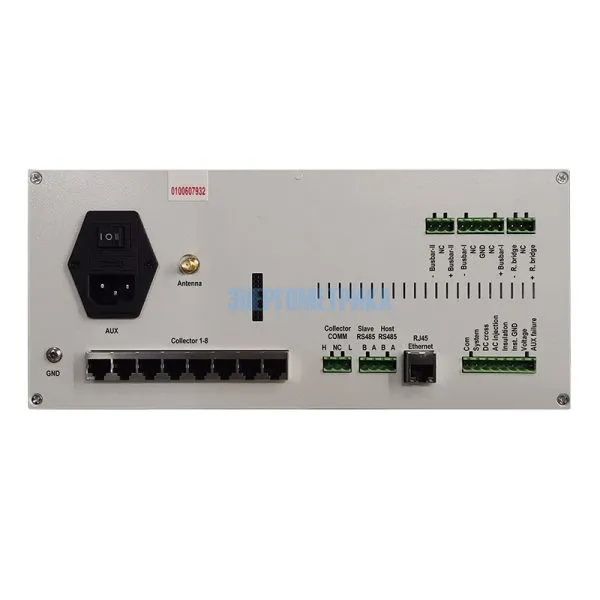

EnergoM-D-102 - Контроль изоляции систем постоянного тока
EnergoM-D-102 - Контроль изоляции систем постоянного тока
Система контроля изоляции EnergoM-D-102 - это высокоточное и безопасное оборудование для онлайн-мониторинга изоляции систем постоянного тока. Он предназначен для измерения различных типов замыканий на землю, нарушения изоляции, прерывания сигнала переменного тока, прерывания сигнала постоянного тока.
Монитор обнаруживает ток утечки постоянного тока, совмещенный с режимом обнаружения сбалансированного и несбалансированного моста, может отображать ток утечки вспомогательной внешней петли.
Система контроля изоляции EnergoM-D-102 интегрирует захват переходных процессов напряжения и синхронное обнаружение тока, записывает кривые напряжения и тока для обеспечения мгновенного контроля заземления и функций сигнализации выбора линии.
Основные характеристики
- Мониторинг различных неисправностей в системе постоянного тока: все типы заземления, ненормальное напряжение, разность напряжений;
- Мониторинг неисправностей по току в системах постоянного тока;
- Мониторинг сбоев взаимных каналов постоянного тока (кольцевая сеть);
- Он может точно определять распределенную емкость системы постоянного тока на землю;
- Определение тока утечки во всех ответвлениях;
- С функциями контроля заземления и позиционирования аккумуляторного блока;
- Применяется с высокоточными разъемными и неразъемными трансформаторами тока.
Техническая документация
Параметры
| Технические характеристики системы контроля изоляции EnergoM-D-102 | |
| Определение диапазона сопротивления изоляции заземлению | |
| Сопротивление заземления | 0 - 50 kOhm |
| Уменьшение изоляции | 0-300 kOhm |
| Мост компенсации баланса | 40 K, 60 K, 120 K; |
| Диапазон определения напряжения | |
| Положительное напряжение на землю | 0 - 300 В |
| Отрицательное напряжение на землю | 0 - 300 В |
| Общее напряжение системы | 0 - 300 В |
| Напряжение помех переменного тока | 0 - 300 В |
| Ошибка контроля напряжения | 0.5% |
| Текущий в реальном времени | |
| Текущее разрешение дисплея | 0.01 мА |
| Текущие каналы отображения | ≤ 240 |
| Диапазон датчиков тока | 10 мА, 20 мА, 50 мА, 100 мА (опционально) |
| Хранение данных | |
| Место повреждения изоляции | ± 1 шт. в батарейном блоке |
| Номер списка записей | 2000 списков, каждый список включает 32 канала |
| Частота записи | Конфигурация 1 кГц, 500 Гц, 250 Гц, 125 Гц |
| Захват сигналов | 8 списков на запись |
| Другое | |
| Пассивные входные точки | 7 выходов |
| Индикаторы неисправностей | 6шт |
| Распределенная емкость | 0-200 мкФ |
| Интерфейс связи | RS485 / Ethernet |
