L-WEB - Модуль с Ethernet для анализатора качества электроэнергии Acuvim-L
Модуль L-WEB с Ethernet для анализатора качества электроэнергии Acuvim-L поддерживает следующие протоколы: Modbus TCP, SNMP, DNP 3.0, SMTP, SNTP, HTTP/HTTPs, FTP, sFTP, BACnet. Веб-интерфейс L-WEB обеспечивает различные уровни доступа пользователей.

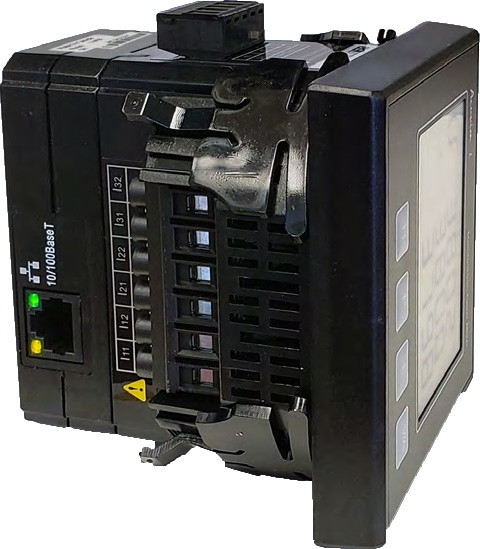

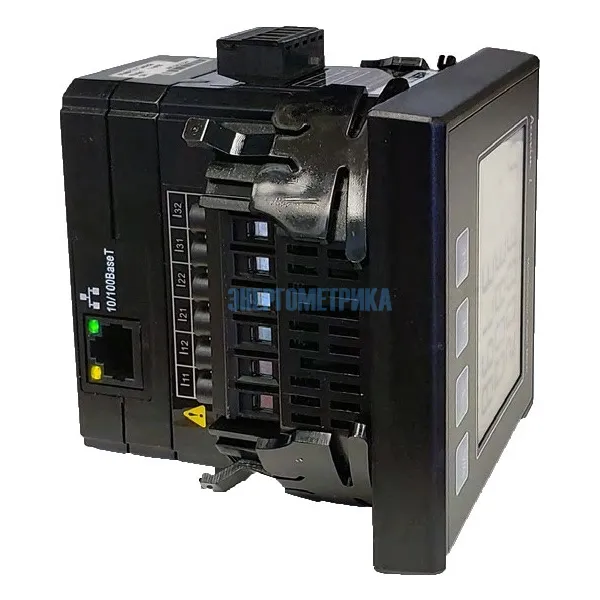

Модуль L-WEB соединен со счетчиком Acuvim L с помощью коммуникационного разъема. Другие расширенные модули, такие как модули ввода-вывода, могут быть подключены к счетчику Acuvim L через модуль L-WEB.
L-WEB использует стандартный разъем RJ45 для доступа к сети Ethernet. Механические и электрические характеристики соединителя соответствуют требованиям стандарта IEC 603-7.
Протокол Modbus-TCP
Модуль L-WEB поддерживает протокол Modbus-TCP. При подключении к счетчику серии Acuvim L он является подчиненным устройством, которое может отвечать только на запросы. Значение по умолчанию для порта Modbus равно 502, однако заданный пользователем диапазон составляет 2000~5999.
Протокол SNMP
Модуль L-WEB поддерживает протокол Simple Network Management Protocol (SNMP) для передачи данных измерений на станцию управления. L-WEB использует общедоступную строку сообщества для доступа только для чтения. По умолчанию модуль будет взаимодействовать с использованием SNMP-порта 161. L-WEB также поддерживает "ловушки" для отправки нежелательных сообщений до четырех станций управления.
Протокол DNP
L-WEB поддерживает коммуникационный протокол DNP. Протокол распределенной сети (DNP) - это открытый протокол, используемый в электроэнергетике для связи и взаимодействия между компьютерами подстанций, удаленными терминальными блоками (RTU), Интеллектуальными электронными устройствами (например, счетчиками) и главными станциями.
Протокол SMTP
Модуль L-WEB поддерживает протокол SMTP, который позволяет пользователю отправлять электронные письма на основе определенного временного интервала или при возникновении инициированного события. Он может отправлять почту с зашифрованных серверов и серверов, использующих разные SMTP-порты.
Протокол HTTPS
Модуль L-WEB поддерживает протокол HTTPS, позволяющий пользователям получать доступ к веб-интерфейсу meters. Пользователю необходимо будет получить доступ к веб-интерфейсу L-WEB для настройки модуля и дальнейшего использования его функций. Веб-интерфейс позволяет осуществлять удаленную первоначальную настройку счетчика Acuvim L.
Протокол BACnet/IP
Модуль L-WEB поддерживает протокол BACnet/IP.
