P12U - Измерительный преобразователь температуры с RS-485
P12U - Измерительный преобразователь температуры с RS-485
Измерительный преобразователь температуры P12U снят с производства, ближайшим аналогом является измерительный преобразователь P30U.

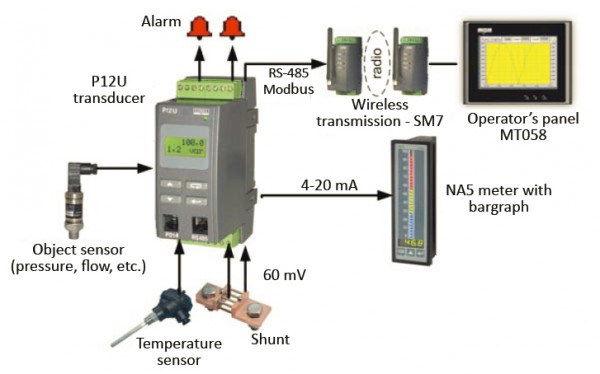

Программируемый преобразователь P12U предназначен для преобразования температуры, сопротивления, напряжения с шунта, стандартных сигналов, постоянного тока и напряжения в стандартный сигнал постоянного напряжения или тока.

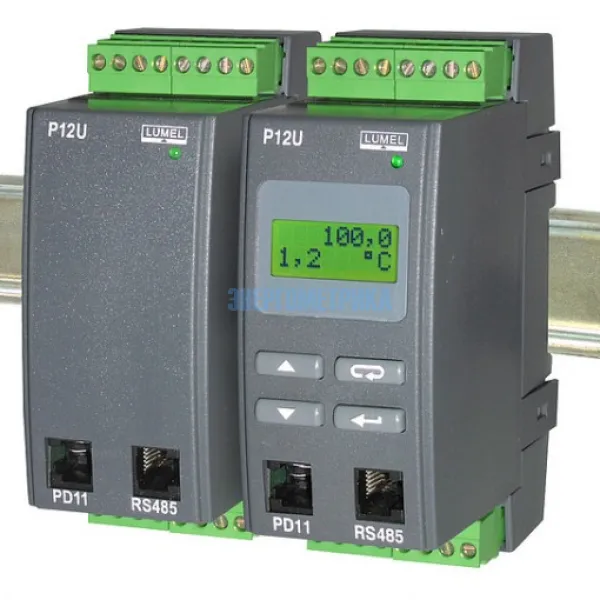

Выход гальванически изолирован от входного сигнала и питания. Преобразователь P12U-2 снабжен ЖК дисплеем 2x8 символов.
Преобразователь P12U программируется производителем в соответствии с кодом заказа, но имеется возможность изменения параметров пользователем с помощью кнопок (P12U-2) или с компьютера посредством программатора РОЛ.
Программатор PD11 - это универсальное устройство, служащее для программирования всех изделий серий Р11 и Р12. Программатор заказывается отдельно.

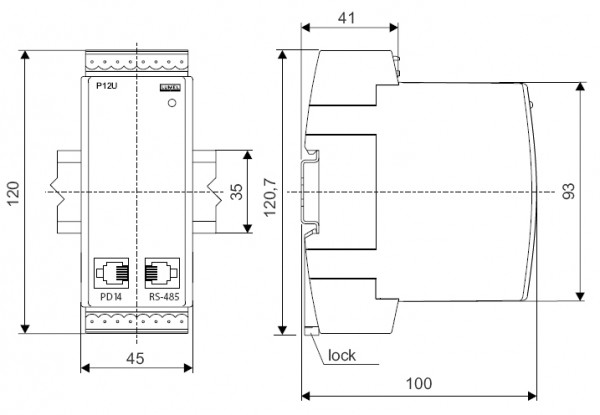

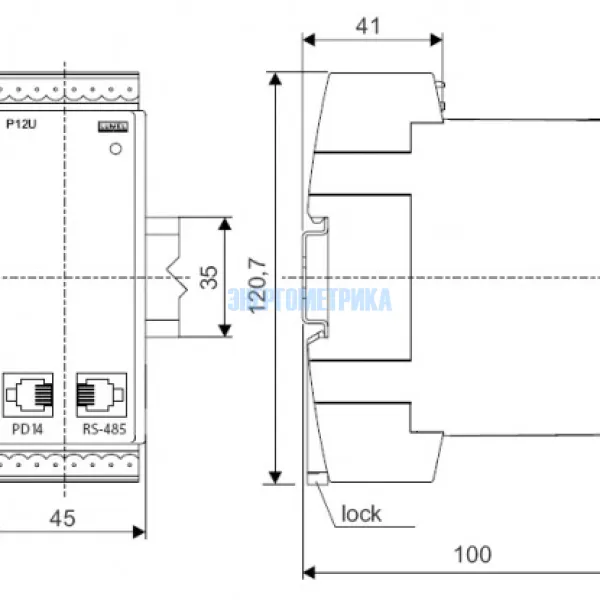

Преобразователь P12U предназначен для установки на 35-мм DIN-рейку в соответствии с DIN EN 50022-35. На внешней стороне преобразователя имеются разъемы с винтовыми или пружинными клеммами, обеспечивающие подключение внешних проводов сечением 2,5 мм2. Светодиод в верхней части передней панели предназначен для сигнализации подключения преобразователя к сети.
Техническая документация
Параметры
| Входы и выходы, диапазоны сигналов | |
| Входные сигналы | |
| Pt100 | -200…+850 °C |
| Pt500 | -200…+850 °C |
| Pt1000 | -200…+850 °C |
| Cu100 | -50…+180 °C |
| Ni100 | -60…+180 °C |
| ТЖК (J) | -100…+1200 °C |
| ТХА (K) | -100…+1370 °C |
| ТНН (N) | -100…+1300 °C |
| ТХКн (E) | -100…+900 °C |
| ТПП13% (R) | 0…+1760 °C |
| ТПП10% (S) | 0…+1760 °C |
| ТМК (T) | -100…+400 °C |
| Измерение сопротивления | 0…400 Ом |
| Измерение сопротивления | 0…4000 Ом |
| Измерение напряжения | -10…70 мВ, входное сопротивление > 9 МОм |
| Измерение напряжения | 0…3 В, 0…10 В, 0…200 В, 0…600 В, входное сопротивление > 4,2 МОм |
| Измерение тока | 0…5 мА, входное сопротивление < 4 Ом |
| Измерение тока | 0…20 мА, входное сопротивление < 4 Ом |
| Измерение тока | 0…1 А, 0…5 А, входное сопротивление = 10 мОм ± 10 % |
| Характеристики термопар | EN 60584-1 |
| Характеристики термосопротивлений | EN 60751+A2 |
| Ток через термосопротивление | < 200 мкА |
| Сопротивление проводов, соединяющих термосопротивление с преобразователем |
< 20 Ом/провод |
| Аналоговые выходы | |
| с гальванической развязкой, с дискретностью 0,025 % от диапазона | |
| программируемый токовый: 0/4…20 мА | сопротивление нагрузки: ≤ 500 Ом |
| программируемый напряжения: 0…10 В | сопротивление нагрузки: ≥ 500 Ом |
| Релейные выходы (2 выхода) | |
| программируемые пороги аварии | |
| три типа аварийных сигналов | |
| гистерезис, определяемый посредством верхнего и нижнего порогов аварии | |
| сигнализация аварийного режима на ЖКИ | |
| два релейных выхода, замыкающие контакты, максимальная нагрузка | |
| напряжение | 250 В перем., 150 В пост. |
| ток | 5 А, 30 В пост., 250 В перем. |
| мощность | 1250 ВА, 150 Вт |
| Цифровой выход | |
| интерфейс | RS-485 |
| протокол | MODBUS |
| ASCII | 8N1, 7E1, 7O1 |
| RTU | 8N2, 8E1, 8O1, 8N1 |
| скорость | 2400, 4800, 9600 бит/сек |
| макс. время отклика | 300 мсек |
| Технические характеристики измерительного преобразователя температуры-P12U | |
| Параметры связи | |
| интерфейс | RS-232, режим 8N1 |
| бит данных | 8 |
| контроль по четности | нет |
| стоп-бит | 1 |
| скорость передачи | 9600 бит/с |
| управление потоками | |
| Параметры хранения | |
| размер памяти преобразователя | 750 выборок |
| минимальный интервал записи | 1 сек |
| Класс точности | 0,2 0,3, для Cu100 и Ni100 |
| Дополнительная погрешность Из-за изменения температуры Окружающей среды | ± (0,1 % от диапазона/10 К) ± (0,2 % от диапазона/10 К), для термопар R, S, T |
| Время преобразования | |
| P12U-1 | < 200 мсек |
| P12U-2 | мин. 200 мсек (время усреднения мин. 100 мсек + время выходного отклика 100 мсек) |
| Номинальные условия эксплуатации | |
| напряжение питания в зависимости от кода заказа | 85…230…253 В перем./пост. 20…24…40 В перем./пост. |
| частота напряжения питания | 40…50/60…440 Гц |
| температура окружающей среды | - 25…23…55 °C |
| температура хранения | - 25…+ 85 °C |
| относительная влажность | < 95 % (конденсация недопустима) |
| время прогрева преобразователя | 10 мин |
| рабочее положение | любое (установка на 35-мм DIN-рейку) |
| Длительная перегрузка | |
| термопары, термосопротивления | 1 % |
| измерение напряжения, тока и сопротивления | 20 % |
| Кратковременная перегрузка (3 сек) | |
| датчики и вход напряжения 70 мВ | 30 В |
| вход напряжения ≥ 3 мВ | 10 Un (< 1000 В) |
| вход тока | 10 In |
| Дисплей (в p12u-2) | ЖК дисплей 2 х 8 символов, диапазон индикации: -99999…99999 |
| Класс защиты | IP20 |
| Габариты | 45 х 120 х 100 мм |
| Масса | < 300 г |
| Установка | на 35-мм DIN-рейку |
| Потребление | < 4 ВА |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
