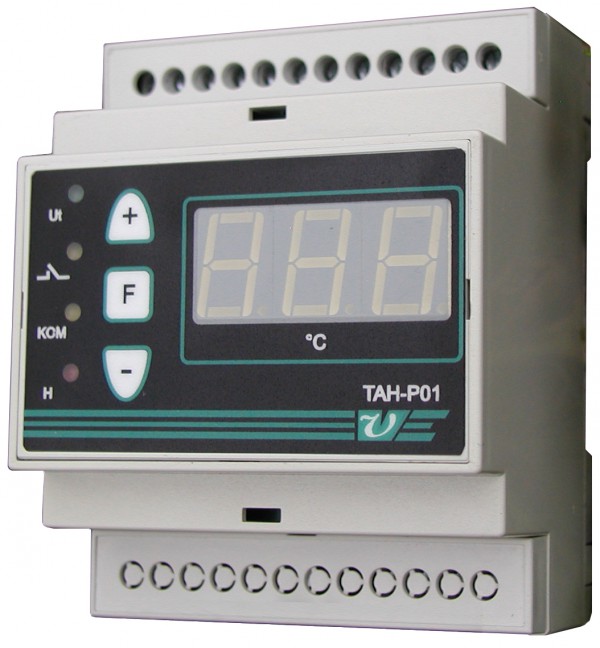

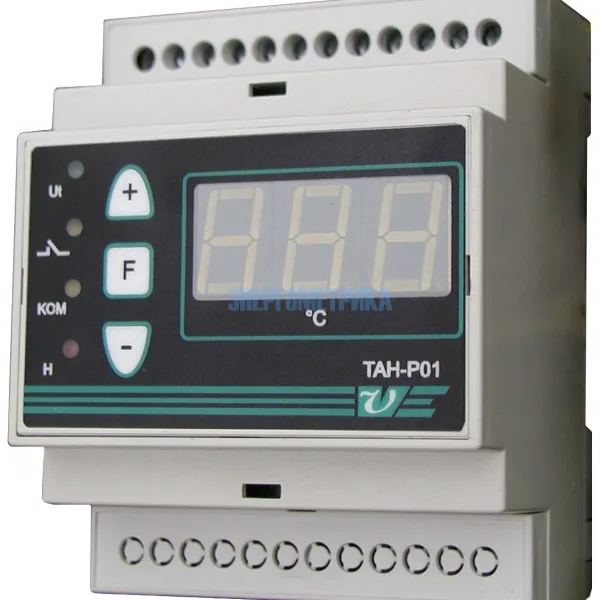

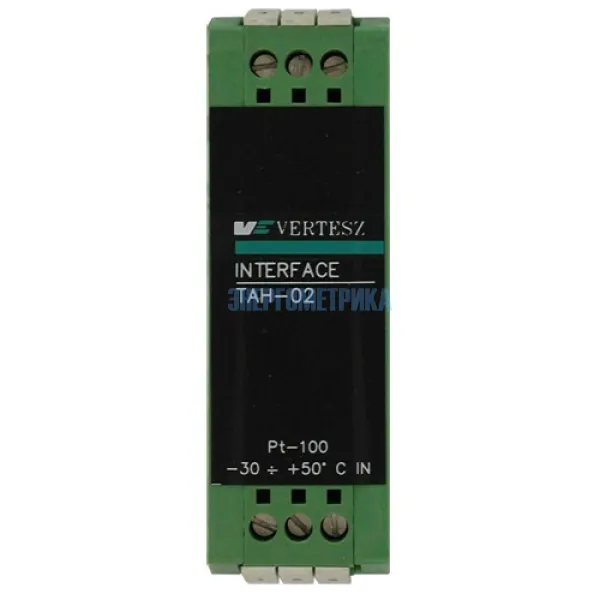

TAH-P01 - Интеллектуальный измерительный преобразователь температуры с RS-485
TAH-P01 - Интеллектуальный измерительный преобразователь температуры с RS-485
Измерительный преобразователь температуры TAH-P01 предназначен для преобразования сигнала с резистивного датчика температуры (Pt-100, Pt-1000, Ni-100, Ni-1000, Cu по ГОСТ Р 50353-92) в унифицированный измерительный сигнал.
Измерительный преобразователь температуры TAH-P01 формирует два дискретных сигнала о выходе измеряемой величины за заданные установки. Тип выходного устройства – 2 транзистора с открытым коллектором.
Техническая документация
Параметры
Преобразователь передает измерительную информацию на приемное устройство верхнего уровня (программируемый логический контроллер, компьютер и т.п.). Выходной интерфейс RS485, используемый протокол – Modbus RTU.
Область применения измерительного преобразователя температуры - комплексы АСУ ТП в системах измерения температуры. Преобразователи также могут быть использованы в качестве элементов систем управления, контроля.
Преобразователь температуры ТАН-Р01 подключается непосредственно к датчику температуры. Возможно 2-х, 3-х и 4-х проводное подключение. При 2-х проводном подключении необходимо учитывать сопротивление подсоединительных проводов.
Преобразователь не содержит схему линеаризации характеристики, выходной сигнал пропорционален применению сопротивления датчика. Благодаря низкому току, протекающему через датчик (1мА) при 3-х проводной схеме, допустимое расстояние между датчиком и преобразователем достигает 1 км.
Преобразователь способен измерять различные диапазоны температур. Настройка преобразователя (тип датчика, измеряемый диапазон темератур, уровень аналогового сигнала) производится при производстве. Для питания ТАН-Р01 используется внешний источник питания 24 В DC.
Работа преобразователя основана на микропроцессорном преобразовании входного сигнала. Микроконтроллер также осуществляет преобразование выходного сигнала в цифровую форму и передачу информации через последовательный интерфейс RS 485. Используемый протокол обмена - Modbus RTU.
В энергонезависимой памяти микроконтроллера сохраняются данные о серийном номере, дате выпуска и калибровочные параметры. При наличии дискретных выходов, микроконтроллер управляет выходными устройствами. При этом пользователю доступно задание значения установки и гистерезиса срабатывания для каждого устройства, независимо. Задание установок производится с помощью специальной программы VERA.
| TAH-P01 - измерительный преобразователь температуры с цифровым выходом RS-485 |
|||||
|
Датчик |
Диапазон измеряемых температур |
Выходной аналоговый сигнал | |||
| 0...5 мА | 0...20 мА | 4...20 мА | 0...10 В | ||
|
Ni-100 |
0...+100°C |
TAH-P01 111 |
TAH-P01 112 |
TAH-P01 113 | TAH-P01 116 |
| -30...+50°C | TAH-P01 121 | TAH-P01 122 | TAH-P01 123 | TAH-P01 126 | |
| 0...+120°C | TAH-P01 131 | TAH-P01 132 | TAH-P01 133 | TAH-P01 136 | |
|
Ni-1000 |
-30...+50°C |
TAH-P01 211 |
TAH-P01 212 | TAH-P01 213 | TAH-P01 216 |
| 0...+100°C | TAH-P01 221 | TAH-P01 222 | TAH-P01 223 | TAH-P01 226 | |
| 0...+120°C | TAH-P01 231 | TAH-P01 232 | TAH-P01 233 | TAH-P01 236 | |
|
Pt-100 |
0...+100°C |
TAH-P01 011 |
TAH-P01 012 | TAH-P01 013 | TAH-P01 016 |
| -30...+50°C | TAH-P01 021 | TAH-P01 022 | TAH-P01 023 | TAH-P01 026 | |
| 0...+120°C | TAH-P01 031 | TAH-P01 032 | TAH-P01 033 | TAH-P01 036 | |
| 0...+200°C | TAH-P01 041 | TAH-P01 042 | TAH-P01 043 | TAH-P01 046 | |
| 0...+800°C | TAH-P01 051 | TAH-P01 052 | TAH-P01 053 | TAH-P01 056 | |
| -30...+120°C | TAH-P01 061 | TAH-P01 062 | TAH-P01 063 | TAH-P01 066 | |
|
Pt-1000 |
-50...+50°C |
TAH-P01 411 |
TAH-P01 412 | TAH-P01 413 | TAH-P01 416 |
| -30...+50°C | TAH-P01 421 | TAH-P01 422 | TAH-P01 423 | TAH-P01 426 | |
| -30...+120°C | TAH-P01 431 | TAH-P01 432 | TAH-P01 433 | TAH-P01 436 | |
| 0...+100°C | TAH-P01 441 | TAH-P01 442 | TAH-P01 443 | TAH-P01 446 | |
| 0...+120°C | TAH-P01 451 | TAH-P01 452 | TAH-P01 453 | TAH-P01 456 | |
| 0...+200°C | TAH-P01 461 | TAH-P01 462 | TAH-P01 463 | TAH-P01 466 | |
|
Cu |
-30...+50°C |
TAH-P01 511 |
TAH-P01 512 |
TAH-P01 513 | TAH-P01 516 |
| 0...+100°C | TAH-P01 521 | TAH-P01 522 | TAH-P01 523 | TAH-P01 526 | |
| 0...+120°C | TAH-P01 531 | TAH-P01 532 | TAH-P01 533 | TAH-P01 536 | |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
Вам может быть интересно
Преобразователь температуры TAH-P04 служит для измерения температуры в системах автоматического управления и осуществляют гальваническую развязку между технологическим процессом и системой АСУ ТП. TAH-P04 может измерять температуру одновременно в 4 независимых точках (по четырем каналам). Измерение осуществляется резистивными датчиками Сu, Ni и Pt.

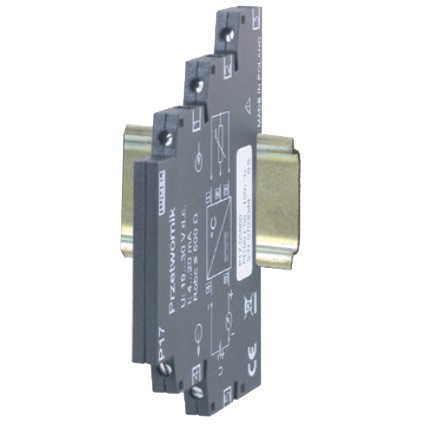

Измерительный преобразователь P17 питается от токовой петли и преобразует сигнал от датчика температуры, сопротивления или постоянного напряжения в стандартный сигнал 4...20 мА. Преобразователь является активной нагрузкой, возбуждающей в цепи питания ток, пропорциональный изменениям входного сигнала.
Измерительный преобразователь температуры P12U снят с производства, ближайшим аналогом является измерительный преобразователь P30U.

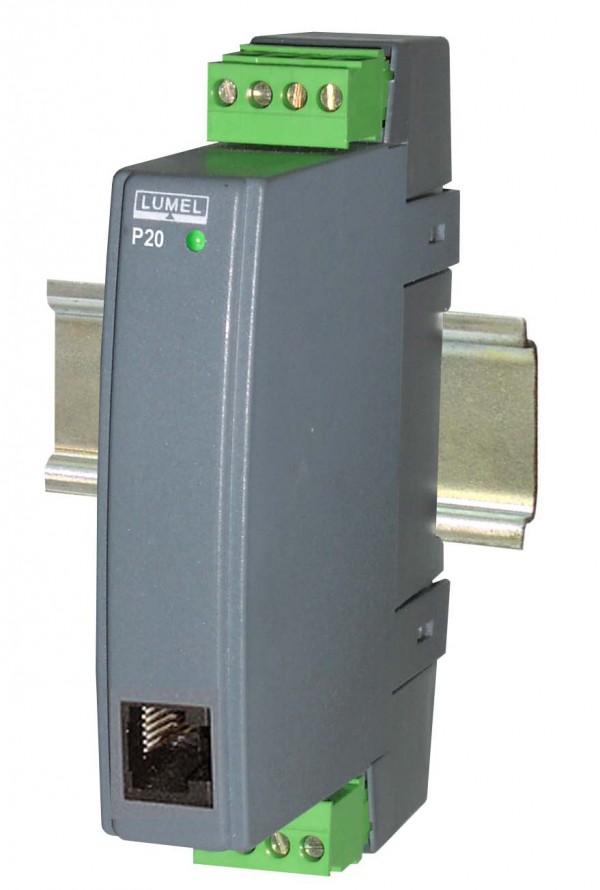

Измерительный преобразователь температуры P20, производства компании LUMEL предназначен для преобразования в стандартный сигнал постоянного тока или напряжения: температуры, сопротивления, напряжения c шунта а также стандартных сигналов.
