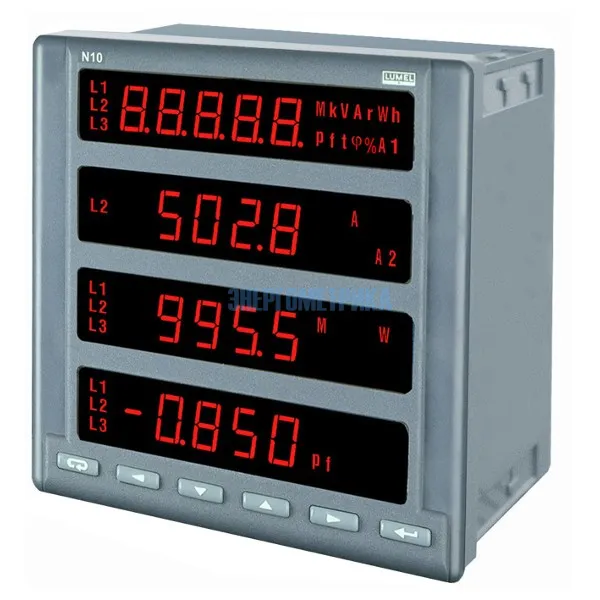

N10 - Анализатор сети
N10 - Анализатор сети
Анализатор сети N10 LUMEL снят с производства, ближайшим аналогом является анализатор сети N100
Анализатор сети N10 LUMEL предназначен для измерения: текущих значений параметров трехфазной 3- или 4-проводной, симметричной или несимметричной электрической сети с одновременным отображением, а также гармоник тока и напряжения до 25, коэффициентов нелинейных искажений THD.
Анализатор сети поставляется вместе с ПО WizPar.
Анализатор сети N10 это цифровой измерительный прибор, принадлежащий к новому поколению измерительных приборов, предназначенных для измерения многих электрических величин.
С прибором применяются разъемные трансформаторы тока. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Анализатор сети N10 позволяет контролировать и оптимизировать силовые электрические приборы, системы и промышленные установки.
Анализатор сети N10 обеспечивает измерение: среднеквадратичных значений тока и напряжения; активной, реактивной и полной мощности; активной, реактивной и полной энергии; усредненной активной мощности за 15 мин. и т.п. Кроме того, анализатор сети отображает отображает текущее время.
Техническая документация
- N10_Manual_RU.pdf
- soft-WizPar_N13_N10_P10.rar
- N10_data_sheet_EN.pdf
- N10_manual_EN.pdf
- N10_io_interface_EN.pdf
Параметры
Напряжение и ток умножаются на заданные коэффициенты измерительных преобразователей. Значение каждой измеренной величины может быть передано в компьютерную систему через интерфейс RS-485.
Одна из измеряемых величин может быть передана посредством стандартного токового сигнала, три релейных выхода могут быть использованы для сигнализации о выходе из диапазонов измерения, импульсный выход для управления счетчиками энергии с импульсными входами и импульсный вход для проверки счетчиков с импульсными выходами.
Измерения производятся с помощью метода опроса сигналов тока и напряжения.
Анализатор сети N10 широко используется в компьютерных системах управления и распределения энергии. Класс точности анализатора сети - 0,2.
- вход: программируемый - 100 В, 400 В, 1 A, 5 A AC,
- пассивный импульсный вход для проверки счетчиков электроэнергии. - выходы:
- 3 релейных выхода и 1 аналоговый выход,
- интерфейс RS485 - протокол MODBUS,
- 1 пассивный импульсный выход, - напряжение питания: 85...253 В DC или AC 40...400Гц,
- поле индикатора: 4 x 4 цифры LED, высотой 10 мм, красного или зеленого цвета.
Размеры корпуса: 144 x 144 x 77 мм
