N43 - Трехфазный анализатор качества электроэнергии на DIN рейку

Арт.: N43

Трехфазный анализатор качества электроэнергии на DIN рейку N43 предназначен для прямого подключения по току (до 63А), а также для измерения по току через трансформатор тока 1/5А в 3 фазной сети, симметричных и несимметричных 3х и 4х проводных систем.

Особенности:

Измеряет: действующее значение напряжения и тока, активной, реактивной и полной мощности, активной и реактивной энергии, коэффициентов мощности, частоты,

Отображение измеренных параметров с учетом запрограммированных коэффициентов,

ЖК дисплей с подсветкой,

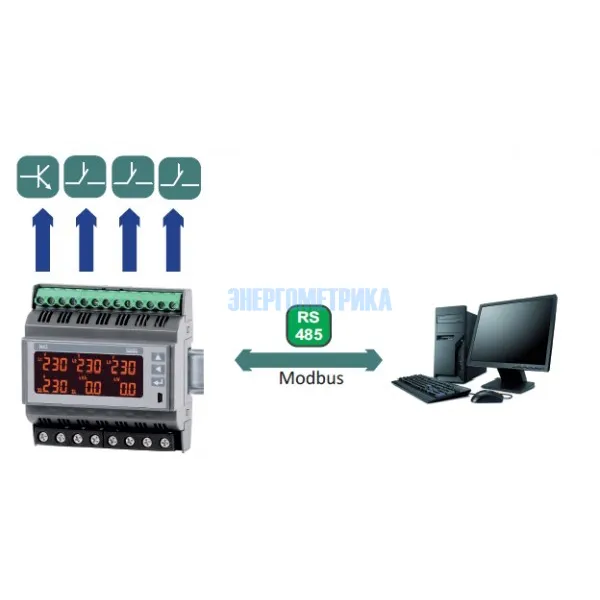

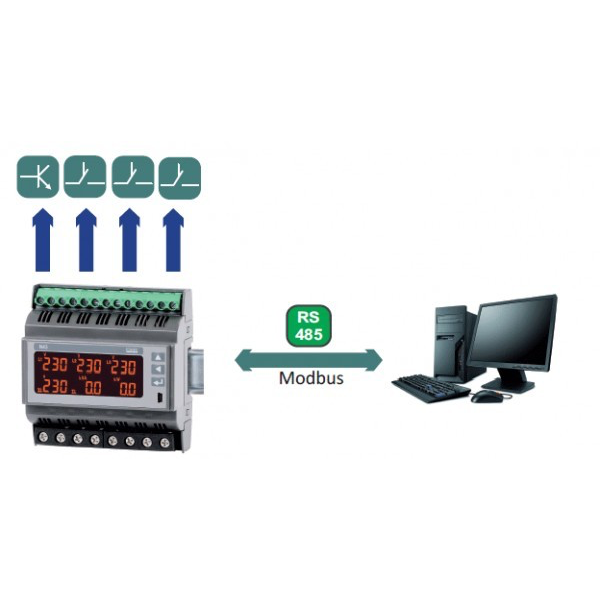

Передача данных на мастер-систему через RS-485 с протоколом MODBUS,

Конфигурируемые выходы тревог,

Импульсный выход для контроля 3-фазной активной энергии,

USB для конфигурирования с помощью бесплатного программного обеспечения ECON,

Современный дизайн позволяет устанавливать прибор в модульных распределительных щитах в соответствии с EN 62208 (прибор имеет ширину в 6 модулей) на 35 мм дин-рейке,

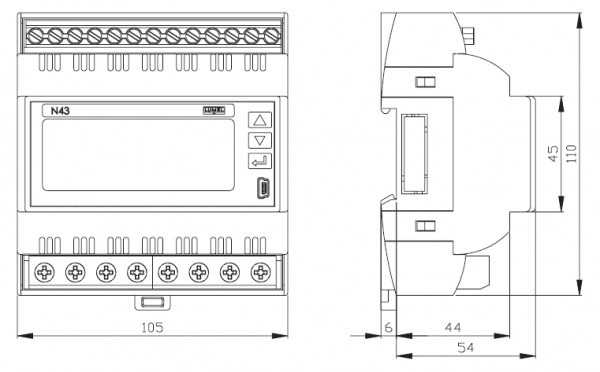

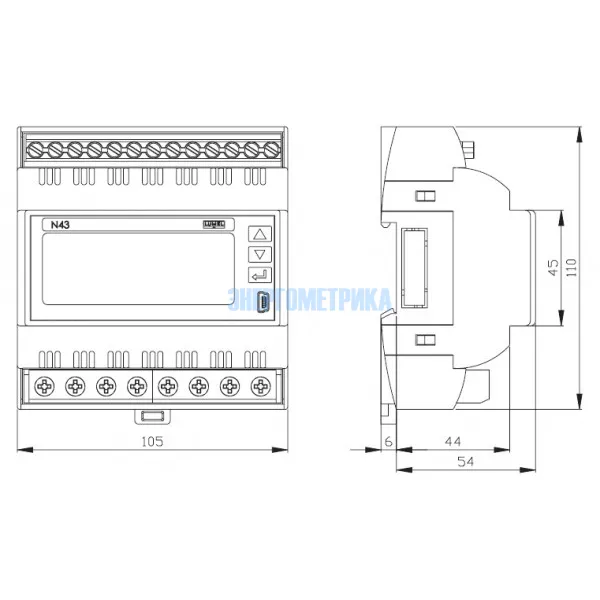

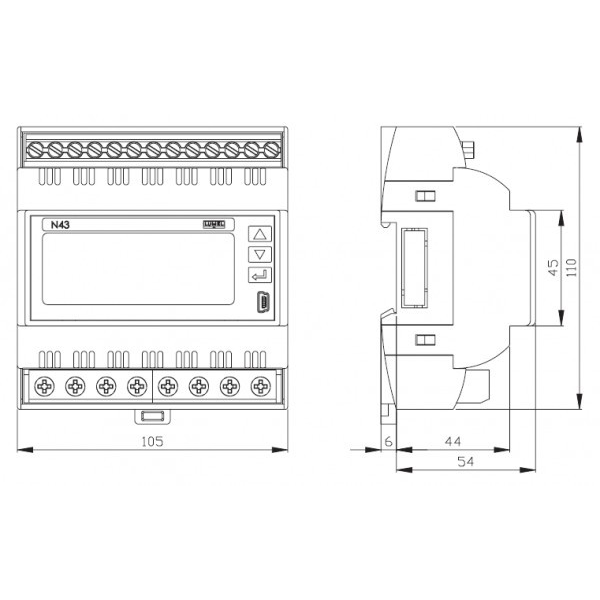

Внешние размеры: 105 х 110 х 60 мм.

Техническая документация

Параметры

N43 - Трехфазный анализатор качества электроэнергии на DIN рейку
Измеряемый параметр	Измерительный диапазон	L1	L2	L3	Σ	Базовая погрешность
Ток 1/5 А 1 A ~ 5 A ~ 63 A ~	0.002...1.20 A или кA 0.010...6.00 A или кA 0.10...76.0A~	•	•	•		± 0.5 %
Напряжение фазное (L-N) 57,7 В ~ 230 В ~ 290 В ~	2.80 ...70.0 В или кВ 10.0 ... 276 В~ 14.0 ... 348 В~	•	•	•		± 0.5 %
Напряжение межфазное (L-L) 100 В ~ 400 В ~ 500 В ~	5.00 ... 120 В или кВ 20.0 ... 480 В~ 25.0 ... 600 В~	•	•	•		± 1 %
Частота	47.0 ... 63.0 Гц				•	± 0.5 %
Активная мощность P	0.00 ... 999 Вт, кВт, МВт	•	•	•	•	± 1 %
Реактивная мощность Q	0.00 ... 999 Вар, кВар, мВар	•	•	•	•	± 1 %
Полная мощность S	0.00 ... 999 ВА, кВА, мВА	•	•	•	•	± 1 %
tg φ	-1.2...0...1.2	•	•	•	•	± 1 %
Коэффициент мощности (P/S)	-1...0...1	•	•	•	•	± 1 %
Активная энергия	0...99 999 999.9 кВтч или МВтч				•	± 1 %
Реактивная энергия	0...99 999 999.9 кВар или МВар				•	± 1%
