ND20 - Анализатор параметров электрической сети с интерфейсом RS-485
ND20 - Анализатор параметров электрической сети с интерфейсом RS-485

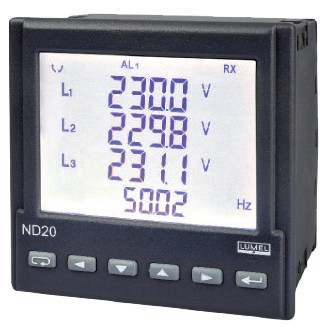

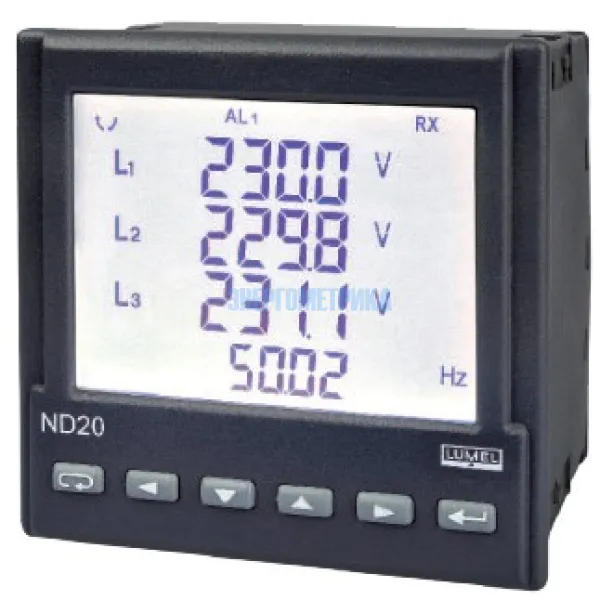

Анализатор параметров электрической сети ND20 Lumel предназначен для измерения всех основных параметров трехфазной 3- или 4-проводной, симметричной или несимметричной электрической сети.
Прибор ND20 может использоваться в сетях сбора данных или в качестве одного измерительного прибора вместо многих различных измерительных приборов, используемых до сегодняшнего дня: амперметров, вольтметров, ваттметров, варметров, фазо- и частотомеров и других.
С прибором применяются разъемные трансформаторы тока. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Техническая документация
Параметры
Особенности:
- измерение параметров 3-х или 4-х проводной электрической сети, с симметричной или несимметричной нагрузкой
- высокий класс точности
- гармоники THD по напряжению и по току
- профиль нагрузки за интервал 15 мин
- настраиваемый счетчик Втч по отдельной гармонике
- 3.5" ЖК экран с подсветкой
- степень защиты лицевой панели IP65
- цифровая передача данных через интерфейс RS-485 (MODBUS)
- настраиваемые релейный, аналоговый и импульсный (энергия) выходы
- размеры корпуса: 96x96x77 мм

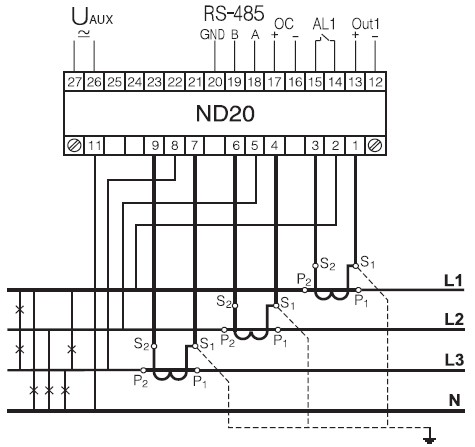

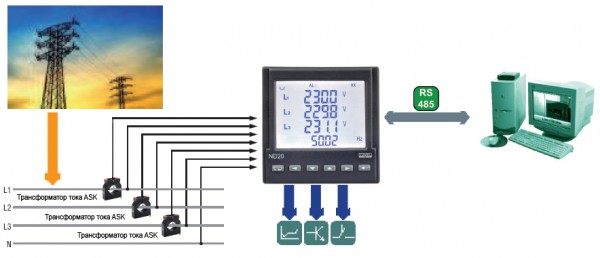

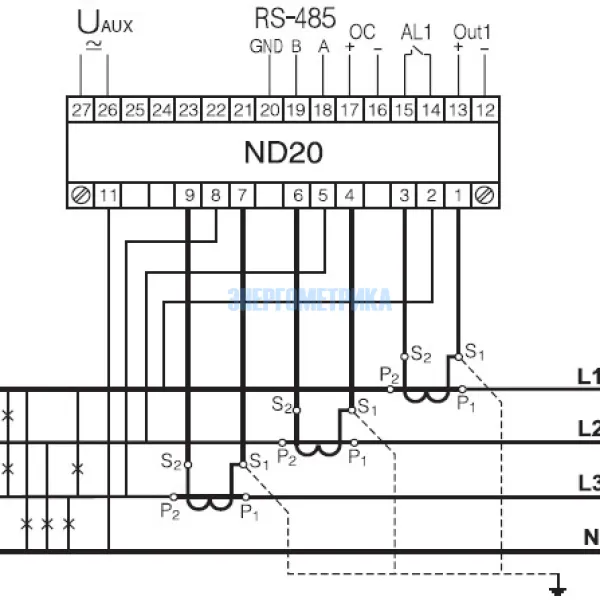

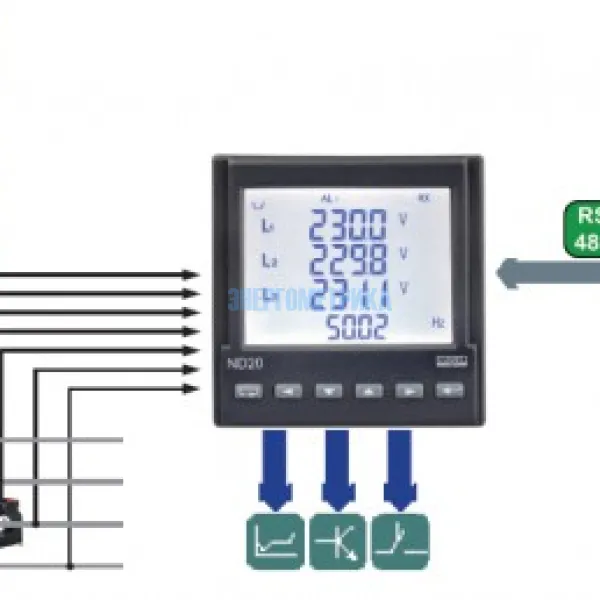

Анализатор параметров электрической сети ND20 позволяет контролировать и оптимизировать силовые электрические приборы, системы и промышленные установки. Прибор обеспечивает измерение: частоты, среднеквадратичных значений тока и напряжения, активной, реактивной и полной мощности и др. параметров. Напряжение и ток умножаются на заданные коэффициенты измерительных преобразователей. Значение каждой измеренной величины может быть передано в управляющую систему через интерфейс RS-485.
| ND20 - Анализатор параметров электрической сети с интерфейсом RS-485 |
||||||
|
Измеряемый параметр |
Измерительный диапазон | L1 | L2 | L3 | Σ | Базовая погрешность |
|
Ток 1/5 А |
0.02...6 А AC | • | • | • | ± 0.2 % | |
|
Напряжение фазное (L-N) |
2.9...276 В AC | • | • | • | ± 0.2 % | |
|
Напряжение межфазное (L-L) |
10...480 В AC | • | • | • | ± 0.5 % | |
|
Частота |
45.0...100.0 Гц | • | • | • | ± 0.2 % | |
|
Активная мощность P |
-1.65 кВт...1.4 Вт...1.65 кВт | • | • | • | • | ± 0.5 % |
|
Реактивная мощность Q |
-1.65 квар...1.4 квар...1.65 квар | • | • | • | • | ± 0.5 % |
|
Полная мощность S |
-1.4 ВА...1.65 кВА | • | • | • | • | ± 0.5 % |
|
tg φ (Q/P) |
-1.2...0...1.2 | • | • | • | • | ± 1 % |
|
Коэффициент мощности (P/S) |
-1...0...1 | • | • | • | • | ± 0.5 % |
|
Активная энергия |
0...99 999 999.9 кВтч | • | ± 0.5 % | |||
| ND20 - Анализатор параметров электрической сети с интерфейсом RS-485. Выходы |
|
| Тип выхода | Свойства |
|
Релейный |
программируемый, беспотенциальные замыкающие контакты, выдерживаемая нагрузка 250 В a.c./ 0.5 А a.c.
|
|
Аналоговый |
1 программируемый токовый 0/4...20 мА
|
|
Импульсный |
1 пассивная оптопара |
| Цифровой интерфейс |
|||
| Тип интерфейса | Протокол связи | Режимы | Скорость передачи |
| RS-485 | MODBUS RTU | 8N2, 8E1, 8O1, 8N1 | 4.8, 9.6, 19.2, 38.4 кбит/с |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
