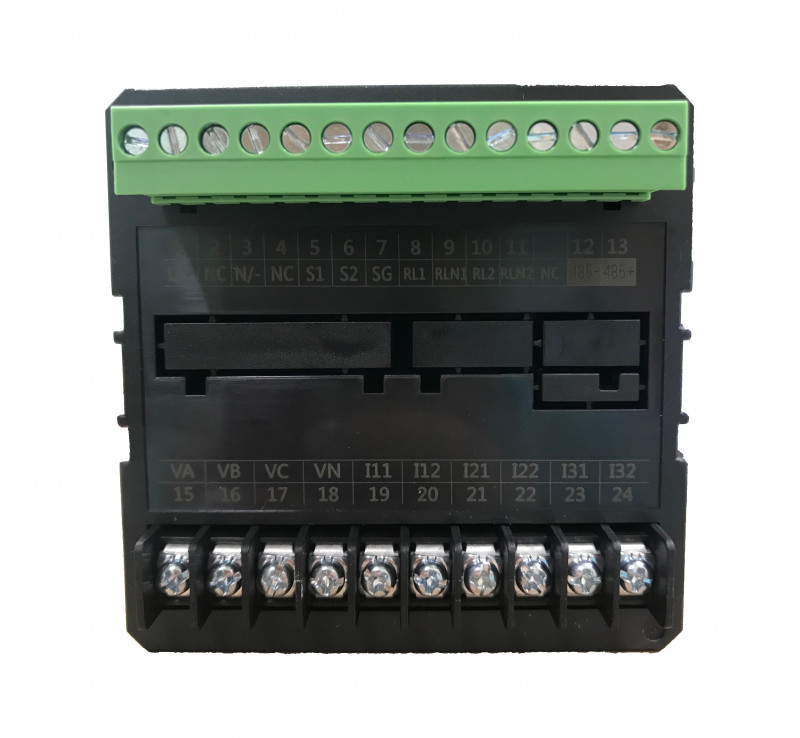

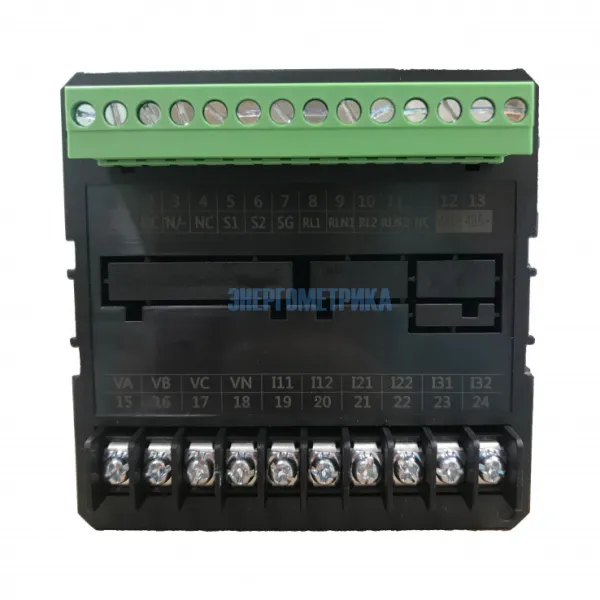

SPM33 - Трехфазный измеритель параметров электроэнергии
Трехфазный измеритель параметров электроэнергии - SPM33, предназначен для работы как анализатор качества электроэнергии.
Благодаря подключению прибора SPM33 к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.
Анализатор электроэнергии SPM33 предназначен для измерения всех основных параметров трехфазной трех- или четырех проводной, симметричной или несимметричной электрической сети, с одновременным отображением текущих значений и их передачей в RS-485.
С прибором применяются разъемные трансформаторы тока. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
SPM33 обладает настраиваемой системой контроля выхода измеряемых параметров за пределы установленных значений, которая следит за электрическими параметрами прибора и осуществляет необходимые действия. При возникновении аварийного события начинает мигать лампочка ALARM на приборной панели прибора. При этом на дисплее SPM33 можно открыть экран сигнала предупреждения, где указывается тип аварийного события, или определить этот тип с помощью канала связи.
SPM33 может оснащаться двумя реле (250 В переменного тока 5А), которые можно настроить для контроля превышения выбранных измеряемых параметров за установленный предел.
SPM33 поддерживает два режима работы для реле. Действия реле в этих режимах отличаются. Режим управления по умолчанию - дистанционный. Настроить срабатывание можно с помощью панели настройки реле на передней панели прибора или через канал связи по RS-485.
- Дистанционное управление (внешнее) - реле управляется с персонального компьютера или ПЛК с помощью команд, передающихся по каналу связи по RS-485.
- Управление сигналом предупреждения (внутреннее) - если при появлении сигнала срабатывает реле, можно установить определенную уставку срабатывания.
Особенности:
- Предназначен для системы распределения низкого напряжения ниже AC 400V (LN),
- Интерфейс RS485 протокол Modbus,

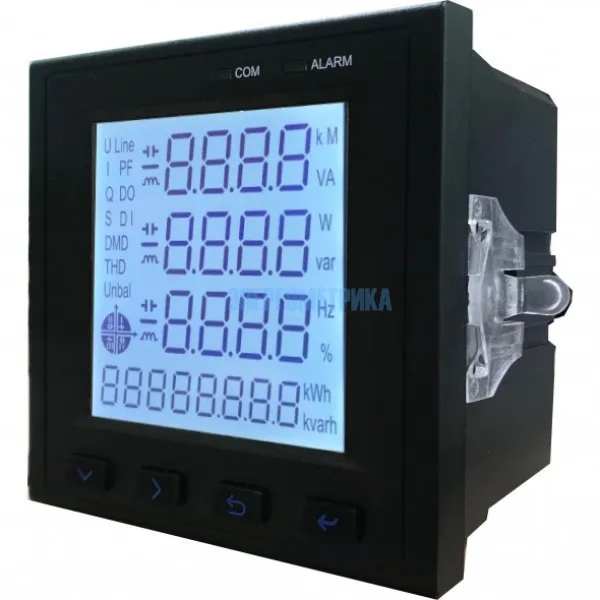

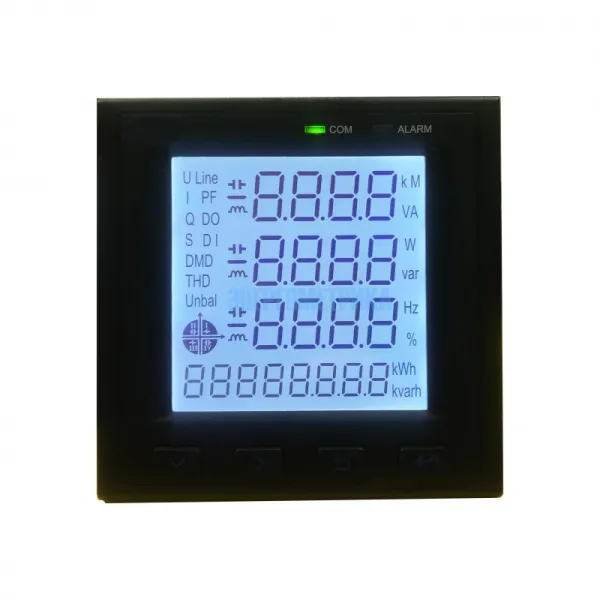

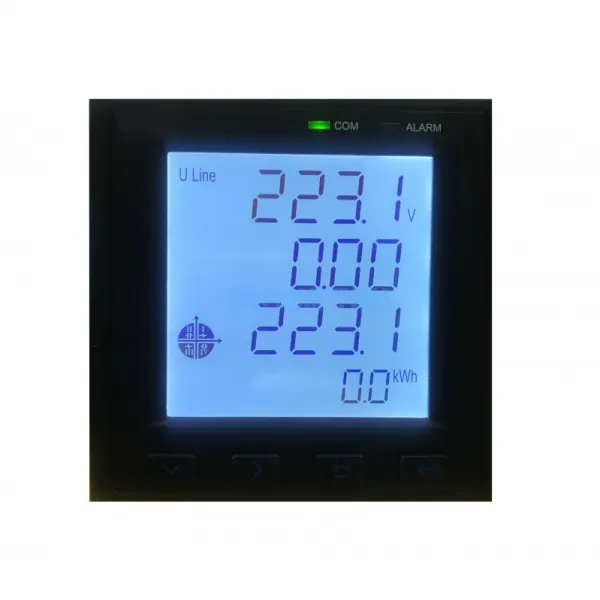

- Большой яркий жидкокристаллический дисплей,
- Класс точности 0.5s,
- Два дискретных входа для для контроля сигнала положения выключателя, переключателей,
- Контроль максимальных и минимальных значений,
- Измерение до 63 гармоники, THD,
- может работать как с трансформаторами напряжения (PT), так и с трансформаторами тока (CT),
- Функция сигнализации заданного значения,
- Предназначен для работы как в системах с распределением низкого напряжения 400 Вольт так и выше - до 650 кВ АС.,
- Подключение: 1-фазный 2-х проводной, 3-х фазный 3-х проводной, 3-х фазный 4-х проводной,
- Подключение к шлюзу xGate6.
Измеритель параметров электроэнергии SPM33 измеряет, отображает и через интерфейс RS485 по стандартному протоколу ModBus RTU транслирует в реальном времени следующие параметры:
- Напряжение — Ua, Ub, Uc, Uab, Ubc, Uca,
- Дисбаланс напряжения – UL-L unbal, UL-N unbal,
- Сила тока — Ia, Ib, Ic, In,
- Дисбаланс тока – I unbal,
- Активная мощность – Pa, Pb, Pc, ∑P,
- Реактивная мощность – Qa, Qb, Qc, ∑Q,
- Полная мощность — Sa, Sb,Sc, ∑S,
- Коэффициент мощности — PFa, PFb, PFc, ∑PF,
- Частота - F,
- Активная энергия — кВтч,
- Реактивная энергия – кВАрч,
- Cредние и максимальные значения I, P, Q, S
- THD — THDi, THDu,
- *Коэффициент дисбаланса — Iunbal , Uunbal,
- *Включение питания устройства в течение часа—DOH,
- *Время включения/выключения нагрузки—LOH, LRH,
- Информация о сигнале тревоги уставки — перенапряжение, пониженное напряжение, перегрузка по току, пониженный ток, превышение частоты, пониженная частота, перегрузка, потеря фазы,
- состояние DI 2 DI (мокрый контакт), RS485
- 2 выходных реле (опция)
- 4DI + 2 relay output (опция)
- LAN port (Modbus-TCP протокол) - опция
Данные, помеченные *, могут быть считаны только из сообщения.
| SPM33 - Трехфазный измеритель параметров электроэнергии | |||||||||
| Технические характеристики | |||||||||
| Номинальная мощность питания | AC 85...265В, DC 100...300В | ||||||||
| Режим подключения | 1 фаза 2 провода, 3 фазы 3 провода, 3 фазы 4 провода | ||||||||
| Измерение | RMS значения времени обновления 1 сек. | ||||||||
| Перегрузка |
низковольтные системы до 400В (L-N) высоковольтные системы до 650 кВ |
||||||||
| Выход |
номинальный ток 5А или 1А номинальное напряжение 220/380В, 35Гц-65Гц |
||||||||
| Обмен данными |
опционально RJ45, поддержка Modbus-TCP |
||||||||
| Перегрузка | 120% от номинала, постоянно, Мгновенный ток: 10 раз/с, Мгновенное напряжение: 2 раза/с | ||||||||
| Выходное реле 2 шт. (опционально) | коммутирующая мощность 250В АС, 5A | ||||||||
| Потребляемая мощность | ≤ 2W/5VA | ||||||||
| Обмен данными | Последовательный интерфейс RS485, поддерживает протокол Modbus-RTU: 4800, 9600, 19200, 38400 бод/с Адрес: 1...247 | ||||||||
| Выдерживаемое напряжение промышленной частоты | 4000 В | ||||||||
| Сопротивление изоляции | ≥100 МОм | ||||||||
| Импульсное выдерживаемое напряжение | 6 кВ (пик), 1,2/50 мкс | ||||||||
| Номинальное входное напряжение | 3 Х 220/380В 35Гц~65Гц | ||||||||
| Вход состояния, Номинальное напряжение | Вход активное состояние 2-х канальный, менее 60V открыт, более 140 В закрыт, максимальная вход 300V | ||||||||
| Размеры (Д x Ш x В) | Панель: 96 x 96 x 18 мм, Профиль: 89,5 x 89,5 x 69.8 мм (+0,5 мм) | ||||||||
| Класс защиты | IP54 (передняя панель) и IP20 (корпус) | ||||||||
| Масса | прибл. 500 г | ||||||||
| Условия эксплуатации | |||||||||
| Рабочая температура: -10°С~ +55°С | |||||||||
| Температура хранения: -40°С~ +70°С | |||||||||
| Влажность: 5%~95% без конденсации | |||||||||
| Стандарт (ЭМС) | |||||||||
| Устойчивость к электростатическому разряду | IEC 61000-4-2, Уровень 4 | ||||||||
| Устойчивость к излучению | IEC 61000-4-3, Уровень 3 | ||||||||
| Устойчивость к быстрым переходным процессам | IEC 61000-4-4, Уровень 4 | ||||||||
| Устойчивость к броскам тока (1,2/50 мкс～8/20 мкс) | IEC 61000-4-5, Уровень 3 | ||||||||
| Точность измерения электрических параметров | |||||||||
| Параметр | Точность | Измерительный диапазон | |||||||
| Напряжение | 0.2% | Прямая входная линия - линия 10 ~ 500 В, линия – нейтраль: 10 ~ 400 В PT первичная: 650 кВ, PT вторичная: 100-400 В | |||||||
| Ток | 0.2% | По каждой фазе: 0...65,000AНулевой последовательности: 0...65000A | |||||||
| Коэффициент мощности | 1% | -1...1 | |||||||
| Дисбаланс напряжения или тока | 1% | ||||||||
| Активная мощность | 0.5% | 0...99999999.9 Вт | |||||||
| Реактивная мощность | 1.0% | 0...99999999.9 ВАР | |||||||
| Активная энергия | 1.0% | 0...99999999.9 кВтч | |||||||
| Реактивная энергия | 2.0% | 0...99999999.9 кВАрч | |||||||
| Трехфазное напряжение | класс B | 0%...100% | |||||||
| Трехфазный ток | класс B | 0%...100% | |||||||
| THD | класс B | 0%...100% | |||||||
