PMAC615 - Однофазный измеритель переменного тока
Однофазный измеритель переменного тока PMAC615 предназначен для однофазных измерений основных параметров переменного тока и напряжения.
Однофазный измеритель PMAC615 совмещает функцию управления с помощью реле и традиционного измерителя параметров.Через порт RS485 однофазного измерителя переменного PMAC615 можно подключить к программируемому логическому контроллеру, компьютеру к диспетчерской системе управления данных. Пользователь с легкостью может запрограммировать порт RS485.
С прибором применяются разъемные трансформаторы тока.
Однофазный измеритель переменного тока PMAC615 обеспечивает высокую точность измерения для нелинейной нагрузки до 0,2%.
Пользователи могут получать информацию с цифрового измерителя параметров PMAC615 как с помощью LED-панели, так и с помощью программного обеспечения.
Благодаря подключению прибора PMAC615к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.
Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Кроме того, однофазный измеритель переменного тока PMAC615 имеет два дополнительных входа состояния и один релейный выход для различного применения.
Особенности:
- Подходит для систем низкого напряжения 220 В или 240 В,
- Одновременная выборка напряжения и тока,
- Компактная конструкция с измерение в реальном времени,
- Хранение интегрированных данных энергии 10 лет,
- Яркий СИД дисплей, автоматическая прокрутка,
- Программируемый коэффициент трансформации трансформатора тока,
- Сменные выводы, легка установка и обслуживание,
- Размеры панели: 110 x 65 мм,
- Стандарт: IEC62053-21, ЕС,
- Возможность подключения к интеллектуальному шлюзу xGate6.
| Базовые функции однофазного измерителя переменного тока - PMAC615 | |||||||||
| Измерение в реальном времени |
Параметр | Погрешность | Разрешение | Диапазон измерения | |||||
| Напряжение | 0,2% | 0,01 В | 0 ~ 500 В ф-ф | ||||||
| Ток | 0,2% | 0,001 A | 0 ~ 50 000 A | ||||||
| Мощность | 0,5% | 0,1 МВт/вар | 0 ~±30 МВт/вар | ||||||
| Коэф. мощности | 0,5% | 0,001 | -1,000 ~ +1,000 | ||||||
| Частота | 0,01 | 0,01 Гц | 45 ~ 65 Гц | ||||||
| Активная энергия | 1,0% | 0,1 кВтч | 0-99 999 999,9 кВтч | ||||||
| Опциональные функции однофазного измерителя переменного тока - PMAC615 | ||||
| DI | Два входа состояния (мокрый контакт) | |||
| DO | Один релейный выход | |||
| COM | Один интерфейс RS485 | |||
| Примечание: показания реактивной мощности и коэффициента мощности можно считывать только через RS485 COM | ||||
| Технические характеристики однофазного измерителя переменного тока - PMAC615 | ||||
| Измерение | Истинное ср.кв. значение, время обновления 1 с | |||
| Вход | Номинальный ток: 5 A (опционально 1 A) Номинальное напряжение: 220 В (опционально 240 В) Частота: 50 или 60 Гц | |||
| Перегрузка | 120% от номинала, постоянно , Мгновенный ток: 10 раз/с , Мгновенное напряжение: 2 раза/с | |||
| Вход состояния | 2 канала, внешний источник питания | |||
| Релейный выход |
1 канал, Мощность узла: 220 В AC/5 A, 30 В DC/5 A |
|||
| Источник питания | 85~265 В AC, 80~300 В DC | |||
| Потеря мощности | ||||
| Связь | Последовательный интерфейс RS485, поддерживает обмен данных Modbus-RTU: 4800 или 9600 бод/с Адрес: 1~247 | |||
| Выдерживаемое напряжение промышленной частоты | 2 кВ AC/мин | |||
| Сопротивление изоляции | ≥50 МОм | |||
| Импульсное выдерживаемое напряжение | 4 кВ (пик), 1,2/50 мкс | |||

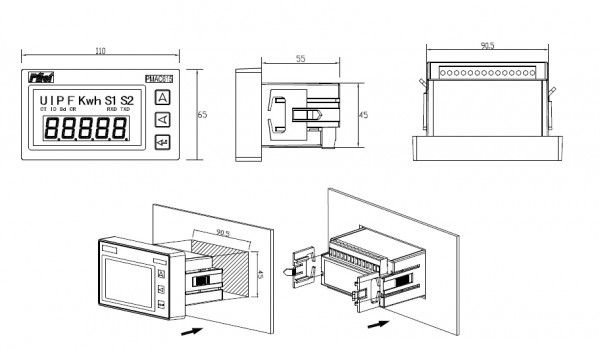

| Размеры (Д x Ш x В) | Панель: 110 x 65 x 18 мм, Профиль: 90 x 44,5 x 55 мм (+0,5 мм) | |||
| Класс защиты | IP54 (передняя панель) и IP20 (корпус) | |||
| Масса | Прибл. 220 г | |||
| Условия эксплуатации | ||||
| Рабочая температура: -20°С~ +60°С | ||||
| Температура хранения: -30°С~ +70°С | ||||
| Влажность: 5%~95% без конденсации | ||||
| Стандарт (ЭМС) | ||||
| Устойчивость к электростатическим разрядам IEC 61000-4-2, Уровень 4 | Устойчивость к броскам тока (1,2/50 мкс～8/20 мкс) IEC 61000-4-5, Уровень 3 | |||
| Устойчивость к излучению IEC 61000-4-3, Уровень 3 | Излучение схемных проводов EN 55022, Класс B | |||
| Устойчивость к быстрым переходным процессам IEC 61000-4-4, Уровень 4 | Излучение EN 55022, Класс B | |||
