DFPM902 - Двухканальный счетчик постоянного тока для зарядных станций электромобилей
Счетчик постоянного тока DFPM902 предназначен для измерения расхода электроэнергии постоянного тока и для установки в оборудование для зарядки электромобилей.
Счетчик DFPM902 выполнен с жидкокристаллическим дисплеем и связью по RS485.
Счетчик постоянного тока DFPM902 имеет компактные размеры, небольшой вес и обеспечивает высокоточные электрические данные.
Особенности:
- Применяется к источнику питания постоянного тока, зарядной станции для электромобилей;
- Измерение напряжения, тока, мощности потребленной или сгенегированной актовной энергией в режиме реального времени;
- 2-канальное измерение постоянного тока, возможность применения двухканального исполнения;
- Входное напряжение: 0-1000В;
- Входной ток: через шунт (идет в комплекте) (макс. 800А);
- Поддержка 4 тарифов, 14 временных периодов;
- Записи за последние 31 день и 12 месяцев кВтч;
- 2 импульсных выхода, 1 импульс для получения энергии, 1 импульс в секунду (PPS);
- Сигнализация о перенапряжении и перегрузке по току;
- Установка на DIN-рейку диаметром 35 мм;
- Протоколы связи: стандартный Modbus-RTU, DL/T 645-2007 и DL/T 698.45-201X (опционально);
- Класс точности 0,5 для активной энергии кВтч, максимум 3 десятичных знака для отображения (0,001 кВтч);

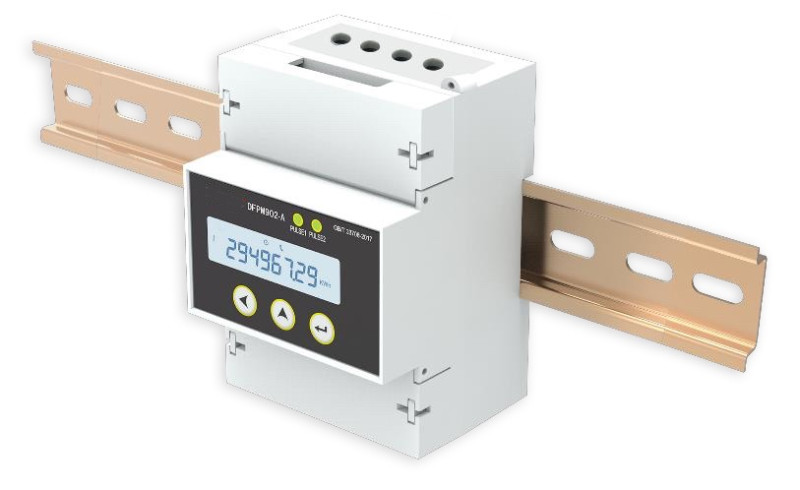

- Установка на DIN-рейку 35 мм.
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики DFPM902 | ||||||||||
| Номинальное напряжение | Постоянный ток 0...1000В | |||||||||
| Номинальный ток через шунт | 100 A, 200 A, 300 A, 400 A, 500 A, 600 А, 700 А, 800 А | |||||||||
| Вспомогательный источник питания | 9~60 В постоянного тока или 80~264 В переменного тока | |||||||||
| Импульсный выход | 25имп/кВтч, 50 имп/кВтч, 100 имп/кВтч, 200 имп/кВтч | |||||||||
| Связь |

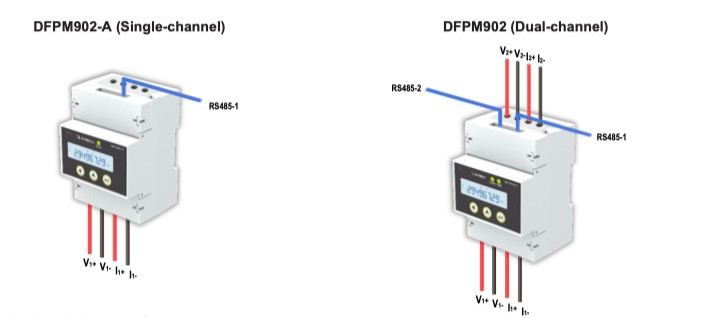

Порт RS485: DFPM902-N: 2 порта RS485 DFPM902-A: 1 порт RS485 |
|||||||||
|
Протокол (настраиваемый): Modbus-RTU DL/T 645-2007 |
||||||||||
| Адрес: 1~247 | ||||||||||
| Скорость передачи данных: 1200, 2400, 4800, 9600 (по умолчанию) бит/с | ||||||||||
| Дисплей | ЖК-дисплей, материал HTN | |||||||||
| Рабочее состояние |
Рабочая температура: -25℃ ~ +55℃ Температура хранения: -40℃ ~ +75℃ Влажность: 5% ~ 95%, без конденсата |
|||||||||
| Размер (Д*Ш*В) | 100 * 72 * 65 мм (4 модуля) | |||||||||
| Шунт | 75 мВ, точность: класс 0,2 | |||||||||
| Импульсное напряжение | 6000 В | |||||||||
|
Индекс IP |
IP20 | |||||||||
| Испытание на устойчивость к электростатическому разряду | IEC61000-4-2, Level 4 | |||||||||
| Испытание на устойчивость к радиочастотному электромагнитному полю | IEC61000-4-3, Level 3 | |||||||||
| Испытание на устойчивость к быстрым переходным процессам | IEC61000-4-4, Level 4 | |||||||||
| Испытание на устойчивость к импульсным перенапряжениям | IEC61000-4-5, Level 4 | |||||||||
| Кондуктивное излучение | EN55022, Class B | |||||||||
| Излучаемая помеха | EN55022, Class B | |||||||||
- DFPM902_datasheet_2023_EN.pdf 406.7 КB
