SW-4EPL - Датчик потока жидкости, механическое, с заслонкой

Артикул: SW-4EPL

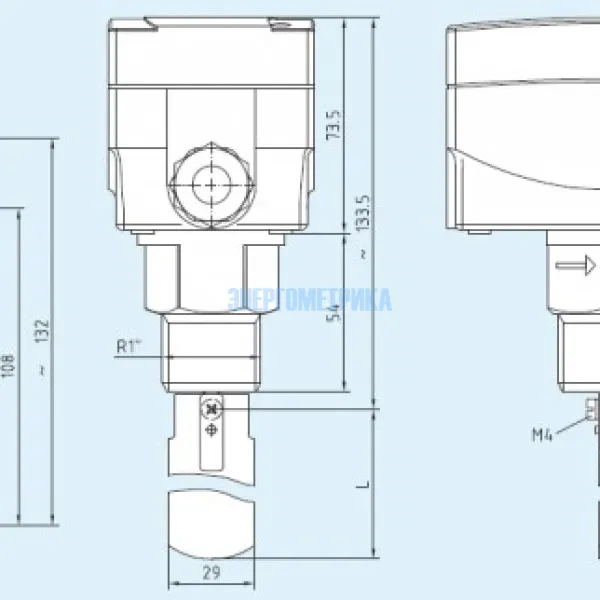

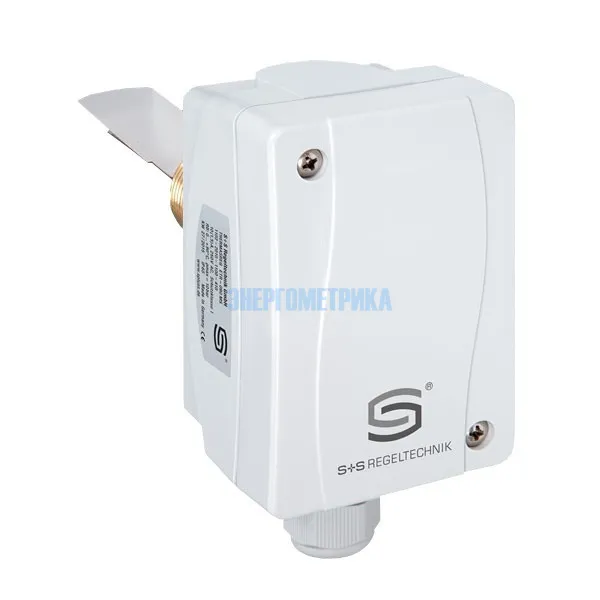

Датчик потока жидкости SW-4EPL дает возможность контролировать потоки жидкостей или газовых смесей в магистралях или трубопроводах с поперечным сечением 3/4".

Ввинчиваемый погружной латунный тройник позволяет использовать датчик для работы с неагрессивными средами. Реле потока может использоваться при регулировании расходов жидкостей или смесей газов в испарителях или теплообменниках, рефрижераторных и компрессорных системах.

При уменьшении величины потока до определенного порогового значения размыкается пылезащищенная контактная группа. Параллельное замыкание другой контактной группы дает возможность использовать устройство в качестве сигнального.

На заводе - изготовителе на датчике потока жидкости выставляются минимальные пороговые значения. Однако при помощи регулировочного винта их можно менять в процессе использования реле.

Максимально допустимое давление в магистрали – 11 бар, наивысшая температура носителя 120 °С. Пластиковый корпус выполнен в соответствии с IP65 и выдерживает температуры в диапазоне -40°С … + 85°С.

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.



SW - Реле протока, механическое, с заслонкой

Тип / группа товаров 2

Диаметр трубы DN

Макс. рабочее давление PN max Среда (Материал соприкасающихся частей) Вкл. установленный T-тройник соотв. DIN 2950

SW-1EPL

1"-8"

11 бар

нормальная

(латунь)

-

SW-2EPL

1"-8"

30 бар агрессивная (высококачеств. сталь, V4A)

-

SW-3EPL

1/2"

11 бар нормальная (латунь)

SW-4EPL

3/4"

11 бар нормальная (латунь)

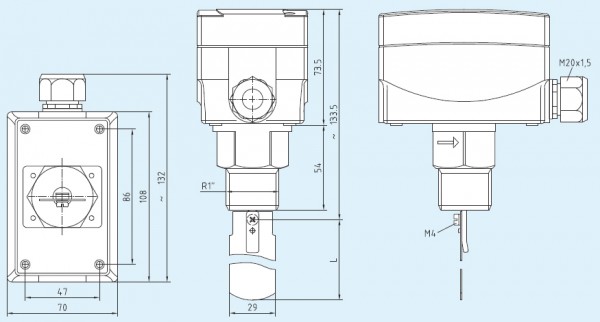

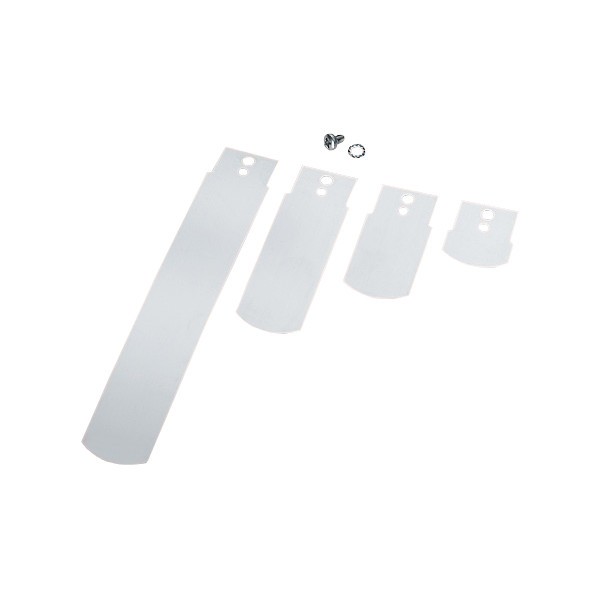

Принадлежности: PSW-09 - запасная заслонка
Примечание: R = устройство пригодно для меньших величин расхода, имеет менее жесткую пружину; Z = четвёртая, длинная, заслонка из комплекта поставки должна использоваться в дополнение к трем установленным на заводе заслонкам (1, 2, 3 и 4) !



Таблица значений переключения SW-1EPL SW-2EPL

Диаметр трубы

Заводская установка выкл/вкл (м3/ч)

Макс. установка выкл/вкл (м3/ч)

1"

0.6 / 1.0

2.0 / 2.1
1 1/4"

0.8 / 1.3

2.8 / 3.0
1 1/2"

1.1 / 1.7

3.7 / 4.0
2"

2.2 / 3.1

5.7 / 6.1
2 1/2"

2.7 / 4.0

6.5 / 7.0
3"

4.3 / 6.2

10.7 / 11.4
4"

11.4 / 14.7

27.7 / 29.0
4" Z
6.1 / 8.0 17.3 / 18.4
5" 22.9 / 28.4 53.3 / 55.6
5" Z
9.3 / 12.9 25.2 / 26.8
6" 35.9 / 43.1 81.7 / 85.1
6" Z
12.3 / 16.8 30.6 / 32.7
8" 72.6 / 85.1 165.7 / 172.5
8" Z
38.6 / 46.5 90.8 / 94.2



Таблица значений переключения SW-3EPL / SW-4EPL

Диаметр трубы

Заводская установка выкл/вкл (м3/ч)

Макс. установка выкл/вкл (м3/ч)

1/2" (SW-3EPL)

0.174 / 0.48

0.846 / 0.948
3/4" (SW-4EPL)

0.138 / 0.408

0.768 / 0.858



Внутренние диаметры труб и комбинации заслонок

Диаметр трубы DN в дюймах

Диаметр трубы ВТ в миллиметрах

Комбинация заслонок PSW-09
1"

25 мм

1
1 1/4"

32 мм

1
1 1/2"

40 мм

1
2"

50 мм

1,2
2 1/2"
65 мм 1,2
3" 80 мм 1,2,3
4" Z
100 мм 1,2,3,4 (укоротить до 92мм)
5" Z
125 мм 1,2,3,4 (укоротить до 117мм)
6" Z
150 мм 1,2,3,4 (укоротить до 143мм)
7-8" Z
200мм 1,2,3,4 (без укорачивания)
