OFTF - Термодатчик поверхностный накладной, с пассивным выходом
Артикул: OFTF

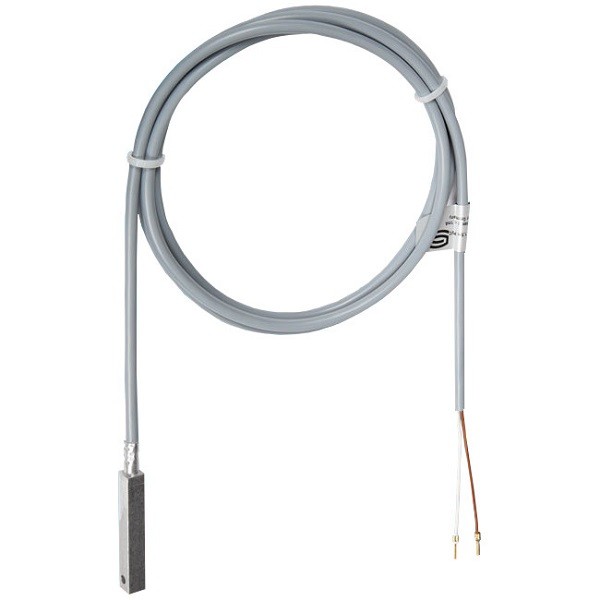

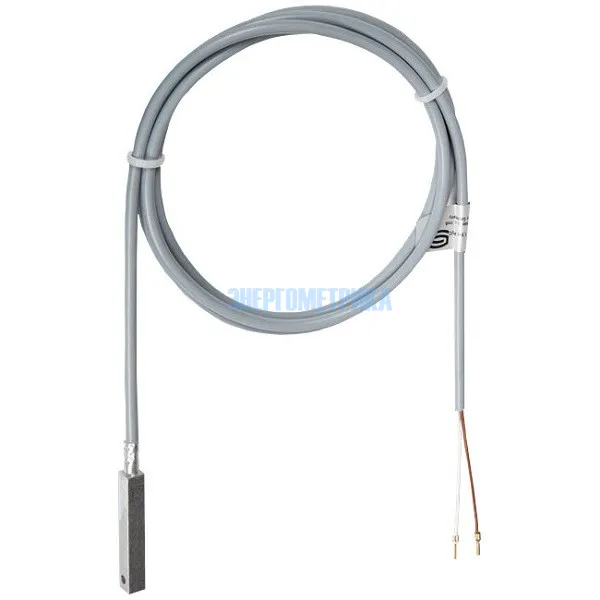

OFTF - термодатчик поверхностный накладной, с пассивным выходом - это небольшой накладной термометр сопротивления в алюминиевом корпусе.
Служит для измерения температуры плоских и слабовыпуклых поверхностей – например, для измерения температуры окон, для контроля образования конденсата и в качестве термодатчика для поверхностей нагрева.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASGARD® OFTF Pt100 PVC 1,5M | 1101-6010-1211-110 | ||
| THERMASGARD® OFTF Pt1000 PVC 1,5M | 1101-6010-5211-110 | ||
| THERMASGARD® OFTF Ni1000 PVC 1,5M | 1101-6010-9211-110 | ||
| THERMASGARD® OFTF NiTK PVC 1,5M | 1101-6011-0211-110 | ||
| THERMASGARD® OFTF NTC1,8K PVC 1,5M | 1101-6011-2211-110 | ||
| THERMASGARD® OFTF NTC10K PVC 1,5M | 1101-6011-5211-110 | ||
| THERMASGARD® OFTF NTC20K PVC 1,5M | 1101-6011-6211-110 | ||
| THERMASGARD® OFTF NTC30K PVC 1,5M | 1101-6011-7211-110 | ||
| THERMASGARD® OFTF NTC10K (B=3695K) PVC 1,5M | 1101-6011-9211-110 | ||
| THERMASGARD® OFTF KTY81-210 PVC 1,5M | 1101-6012-0211-110 | ||
| THERMASGARD® OFTF LM235Z PVC 1,5M | 1101-6012-1211-110 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики термодатчика OFTF | ||
| Диапазон измерения: | -35...+105 °C | |
| Чувствительные элементы /выход: | пассивный PT100, PT1000, NI1000, NI1000TK5000, NTC1,8K, NTC10K, NTC20K, NTC30K, NTC50K, KTY 81-210, LM235Z FET | |
| Тип подключения: | по двухпроводной схеме | |
| Измерительный ток: | прибл. 1 мА | |
| Корпус: | из пластика, полиамид, цвет сигнальный белый (аналогичен RAL9003) | |
| Соединительный кабель: | ПВХ; 1,5 м, LiYY, 2x0,25 мм², со снятой изоляцией на концах, с наконечниками (опционально – с силиконовым кабелем SiHF, до 180 °C) | |
| Размер: | 8 x 8 x 50 мм | |
| Монтаж⁄подключение: | при помощи монтажного отверстия в головке датчика или закрепить на измеряемой поверхности при помощи соответствующего клея | |
| Сопротивление изоляции: | 100 МОм, при 20 °C (500 В постоянного тока) | |
| Степень защиты: | IP65 (согласно EN 60 529) исполнение с влагонепроницаемой накаткой/запрессовкой IP68 (опционально – гильза датчика в литой водонепроницаемой оболочке) | |
- OFTF_datasheet_2023_RU.pdf 260.3 КB
- OFTF_manual_2023_RU.pdf 554.5 КB
