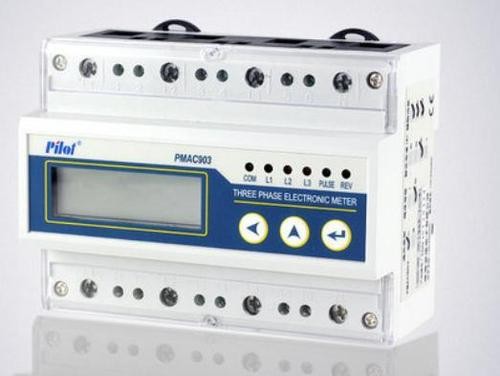

PMAC903 - Счетчик трехфазный электронный

Артикул: PMAC903

Счетчик трехфазный электронный PMAC903 предназначен для установки на DIN-рейку, является новым по возможностям трехфазным электронным счетчиком.

PMAC903 полностью соответствует требованиям международного стандарта IDT IEC 62053:2003 (Класс 1 или Класс 0.5S). При разработке электронного трехфазного счетчика PMAC903 применены передовые достижения в области микроэлектроники, методики цифровой обработки и технологии поверхностного монтажа.

С прибором применяются разъемные трансформаторы тока.

Счетчик трехфазный электронный PMAC903 используется для измерения активной энергии трехфазного переменного тока. Электронный трехфазный счетчик PMAC903 отображает измеряемые параметры с помощью ЖК-дисплея и обладает следующими характеристиками: надежность, компактные размеры, малый вес, приятный внешний вид, легкая установка.

Благодаря подключению прибора PMAC903 к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.

Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.

Трехфазный счетчик электроэнергии PMAC903 использует для связи коммуникационный порт RS485 и протокол MODBUS.

Особенности:

  • Подходит для низковольтной системы 220 В AC,
  • 6 +1 разрядный ЖК дисплей (999999,9 кВтч),
  • Класс точности кВтч 0,5S,
  • Светодиод показывает импульс, обратная энергия,
  • 3 кнопки для программирования,
  • Программируемый трансформатор тока, импульсный выход,
  • Установка на рейке 35 мм DIN, стандарт DIN ED5002,
  • Материалы устойчивые к высокой температуре,
  • Пружинная муфта, проста в установке,
  • Стандарт: IEC62053-21/22/23, CE, KEMA,
  • Поддерживает подключение к шлюзу xGate6.

Базовые функции:

  • Измерение и отображение значения кВтч,
  • Один интерфейс RS485,
  • Поддержка протокола Modbus-RTU,
  • Другие данные реального времени через RS485: V, I, P, Q, S, PF, F.

Опциональные функции:

  • Мультитарификация,
  • Измерение реактивной энергии,
  • Анализ потребления энергии.
 Технические характеристики электронного трехфазного счетчика PMAC903
Номинальный ток 10(40) A, 10(60) A, 20(100) A или 5 A/
Номинальное напряжение AC 220 Вф-N, 50 Гц (опционально 120 В, 60 Гц)
Входное потребление < 2 ВА
Перегрузка 115% от номинала
Режим соединения 3-фазный 4-проводный
Источник питания Самоснабжение, 220 В AC, 50-60 Гц
Обмен данными Последовательный интерфейс RS485, скорость обмена данными через протокол Modbus-RTU: 4800 или 9600 бод/с; Адрес: 1~247
Импульсный выход 1 или 2 канала
Длительность импульса 90 мс
Постоянная импульса Номинал 10(40) A, 10(60) A: 400 имп./ кВтч
Номинал 20(100) A: 200 имп./кВтч
Номинал 5 A/CT: 1 имп.=(1÷3600 × PT × CT) кВтч
Условия эксплуатации
Рабочая температура: -20°С~ +55°С
Температура хранения: -20°С~ +55°С
Влажность: 5%~95% без конденсации
Стандарт (ЭМС)

Устойчивость к электростатическим разрядам IEC 61000-4-2, Уровень 4

 Устойчивость к броскам тока (1,2/50 мкс~8/20 мкс) IEC 61000-4-5, Уровень 4
Устойчивость к излучению IEC 61000-4-3, Уровень 3  Излучение проводов схемы EN 55022, Класс B
Устойчивость к быстрым переходным процессам IEC 61000-4-4, Уровень 4  Испускаемое излучение EN 55022, Класс B



Параметр Погрешность Разрешение Диапазон измерения
Напряжение 0,2% 0,01 В 198 В~242 В (L-N)
Сила тока 0,2% 0,001 A 0,5~4995 A
Активная мощность 0,5% 0,1 Вт 0~1 МВт
Реактивная мощность 1,0% 0,1 вар 0~1 Мвар
Полная мощность 0,5% 0,1 ВА 0~1 МВА
Коэффициент мощности 0,5% 0,001 -1,000~+1,000
Частота 0,01 0,01 Гц 45 Гц~65 Гц
Активная энергия Класс 0,5S 0,1 кВтч 0~999999,9 кВтч
Реактивная энергия Класс 2 0,1 кварч 0~999999,9 кварч
