PMAC211 - Многоканальный счетчик электроэнергии
PMAC211 - Многоканальный счетчик электроэнергии
Данная модель снята с производства. Ближайшим аналогом является Энергом 12 и EPM31.

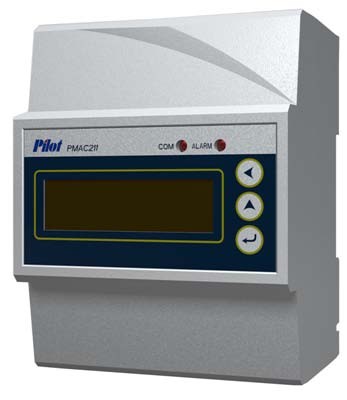

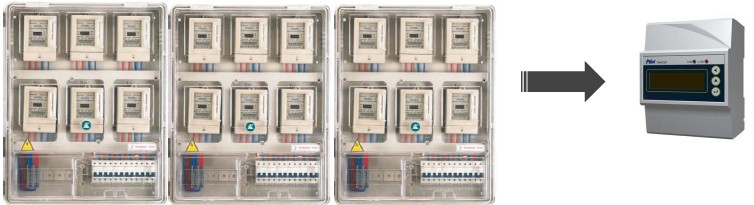

Многоканальный счетчик электроэнергии PMAC211 позволяет по 4 трехфазным каналам измерять электроэнергию и основные параметры сети.
Многоканальный счетчик PMAC211 изготавливается с креплением на 35 мм DIN-рейку.
Многоканальный счетчик электроэнергии PMAC211 производит измерение и учет активной и реактивной электроэнергии. Прибор также предоставляет полную информацию для контроля электрических параметров для 3-фазной сети: ток, напряжение, полная мощность, cos φ (коэффициент мощности), полная активная мощность, полная активная энергия. Все измеряемые параметры могут быть отображены на LCD-дисплее.
Подключение прибора по току производится через специальные внешние разъёмные токовые трансформаторы на 100А, 200А, 400А, 600А, поставляемые вместе с прибором. От прибора до токового трансформатора расстояние может составлять 100-150 метров.
Благодаря подключению прибора PMAC211к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.
Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Техническая документация
Параметры
В комплекте с прибором идет бесплатно программное обеспечение. Объединив все приборы в сеть через RS485, с помощью двухпроводной линии, своими силами возможно получить готовую систему без наладочных работ.
Важно еще раз отметить основные характеристики многоканального электросчетчика PMAC211, как:
- учет активной и реактивной электроэнергии;
- контроль электрических параметров трехфазной сети (ток, напряжение, полная мощность, cos φ (коэффициент мощности), полная активная мощность, полная активная энергия);
- журнал регистрации событий: отклонений от заданных пользователем параметров с сохранением до 500 записей;
- 12 разъемных трансформаторов тока - выбираются из перечня: 100А, 200А, 400А, 600А;
- прочное исполнение, крепление на 35 мм DIN-рейку;

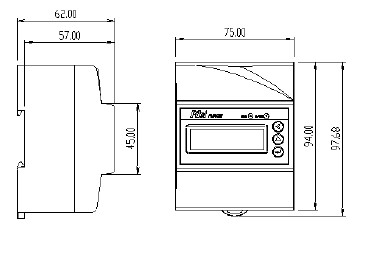

- питание 220 В,габаритные размеры 94х75х62 мм;
- многоканальный счетчик электроэнергии PMAC211 может быть подключен к интеллектуальному шлюзу.
| Технические характеристики многоканального счетчика электроэнергии - PMAC211 | ||||
| Вход | ток: 100 мА и 33,3 мА, напряжение: 220/380В , частота: 45/ 65 Гц | |||
| Подключение |
4 потребителя по 3-фазной сети |
|||
| Питание | 85...265 В AC, 100...300 В DC | |||
| Потребление | ≤2 Вт | |||
| Связь |
RS485 порт, протокол Modbus-RTU, скорость: 4800, 9600 bps, Адрес: 1...247 |
|||
|
Размеры (В x Ш x Д) |
94*75*62 мм | |||
| Условия эксплуатации | ||||
| Рабочая температура: -20°С...+55°С | ||||
| Температура хранения: -40°С... +70°С | ||||
| Влажность: 5%...95% без конденсации | ||||
| Измеряемые параметры многоканального счетчика электроэнергии - PMAC211 | |||
| Параметр | Точность | Разрешение | Диапазон измерения |
| Напряжение | 0,5% | 0,1 В | 0...300 В AC |
| Ток | 0,5% | 0,1 A | 0...600 A AC |
| Активная мощность | 1,0% | 0,1 Вт | по каждой фазе 0...216 МВт |
| Реактивная мощность | 2,0% |
0,1 вар |
по каждой фазе 0...216 Мвар |
| Коэффициент мощности | 1,0% | 0,001 | -1,000...+1,000 |
| Частота | 0,5% | 0,01 Гц | 45 Гц...65 Гц |
| Активная энергия | 1,0% | - | 0...99,999,999.9 кВтч |
| Реактивная энергия | 2,0% | - | 0...99,999,999.9 кварч |
