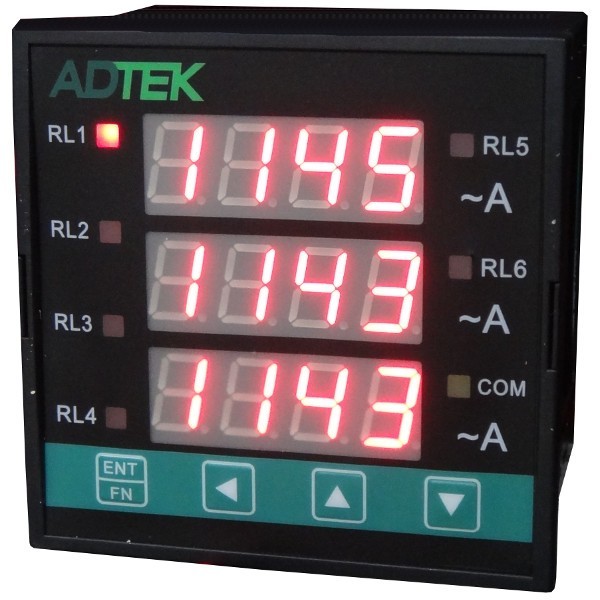

CM3-VA9 - Многофункциональный трехфазный измеритель напряжения и тока
Артикул: CM3-VA9
Многофункциональный трехфазный измеритель напряжения и тока - CM3-VA9 устройство для анализа качества и управления энергией.

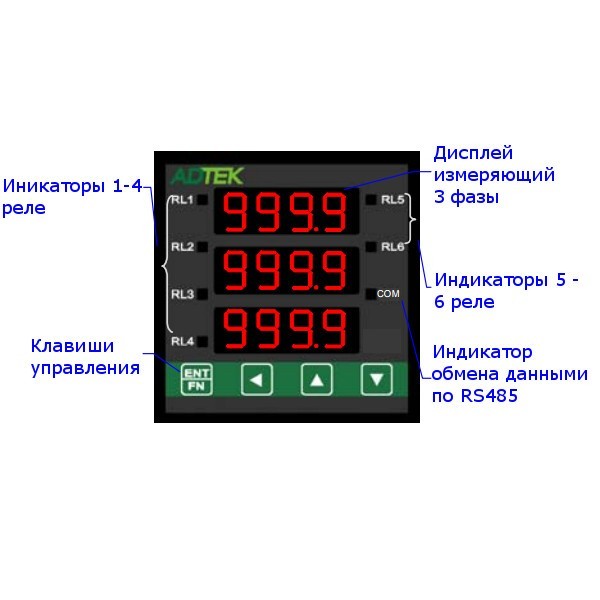

Позволяет выводить на дисплей 3 фазы напряжения или тока с помощью кнопок расположенных на передней панели.
Превосходный дизайн и надежное качество делает измеритель напряжения и тока CM3-VA9 незаменимым на производстве. К тому же прибор прост в установке.
Измеритель напряжения и тока CM3-VA9 поддерживает функции множественного ввода и вывода имеет 6 релейных выходов.
Кроме этого обладает 3 аналоговыми выходами. Связь осуществляется с помощью порта RS485 по протоколу Modbus RTU
Особенности многофункционального трехфазного измерителя напряжения и тока CM3-VA9
- Измерение напряжения 0~19.99В/~600.0В.
- Измерение переменного тока 0~1A/~5A.
- Управление диапазоном отображения и режимами тревоги осуществляется кнопками, расположенными на передней панели.
- Дизайн прибора выполнен для установки в панель.
- Размер передней панели прибора 96x96мм, глубина прибора 78.2мм.
Сферы применения многофункционального трехфазного измерителя напряжения и тока CM3-VA9
- Центр управления двигателями,
- Распределительные устройства(электроустановки),
- Контрольно-измерительное оборудование,
- Панель управления двигателем,
- Механическое оборудование,
- Электрошкафы.
| Технические характеристики многофункционального трехфазного измерителя напряжения и тока - CM3-VA9 | |||||
| Диапазон входных сигналов | |||||
| Диапазоны измерений переменного тока | Входное полное сопротивление | Область измерения переменного тока | Входное полное сопротивление | ||
| Напряжение | 0~19.99 В | ≥1M Ом | Сила тока | 0~1.000 A | 0.02 Ом |
| 0~600.0 В | ≥2M Ом | 0~5.000 A | 0.02 Ом | ||
| Частота входного напряжения | 45 ~ 65Гц | ||||
| Калибровка | Калбибровка осуществляется с фронтальной панели с помощью кнопок | ||||
| Аналого-цифровой преобразователь | разрешение 12 бит | ||||
| Точность | ≤± 0.2% of FS ± 1C | ||||
| Частота выборки | 15 циклов/сек | ||||
| Время отклика | ≤ 100 миллисекунд | ||||
| Дисплей и функции | |||||
| Светодиодные индикаторы | 4 цифровфх индикатора высокой яроксти размером (14.2mm) | ||||
| Диапозон отображения у дисплея | -1999~9999 | ||||
| Функция масштабирования: | Нижний / верхний уровень в диапозоне -1999~9999 | ||||
| Программируемая десятичная точка | 0 / 0.0 /0.00/ 0.000 | ||||
| Индикация при отклолнении сверх дипозона | |||||
| Нижний уровень | Устанавливаемый диапозон -1999~9999 | ||||
| Индикатор частоты | В общих настройках классов можно просмотреть частоту | ||||
| Функция считываения показаний | |||||
| Средняя величина | Устанавливаемый диапозон 1~99 | ||||
| Смещённое среднее | Устанавливаемый диапозон 1~20 | ||||
| Цифровой фильтр | Устанавливаемый диапозон 1~99 | ||||
| Функция управления (опция) | |||||
| Реле | Максимум 6 групп опциональных реле | ||||
| 6 установок 5A/120Вac, 5A/30Вdc | |||||
| Аналогвый выход (опция) | |||||
| Аналогвый выход | Максимум 3 аналогвыйх выхода | ||||
| Точность | ≤ ± 0.2% ; 12 битовый цифроаналоговый преобразователь | ||||
| Пульсации | ≤ ± 0.1% | ||||
| Время реакции | ≤100 msec. (10~90% of input) | ||||
| Гальваническая развязка | Пременный ток 2,0 кВ между входом и источником энергии | ||||
| Аналогвый выход не имеет гальванической развязки | |||||
| Выходной диапазон | Необходимо указать значения напряжения или тока во время заказа. | ||||
| Напряжение: 0~5В / 0~10В / 1~5В программируемое | |||||
| Ток: 4(0)~20mA: ≤ 600Ω max | |||||
| Функции | Низкий диапозон выходной мощности: устанавливаемый диапозон -1999~9999 | ||||
| Высокй диапозон выходной мощности: устанавливаемый диапозон -1999~9999 | |||||
| Цифровая регулировка | Устанавливаемый диапозон -1999~9999 | ||||
| Интрефейс RS 485 (опция) | |||||
| Протокол | Modbus RTU | ||||
| Скорость передачи данных | 200/2400/4800/9600/19200/38400 (программируемая) | ||||
| Бит информации | 8 Бит | ||||
| Значение предельной величины электрического сопротивления | 150Ом | ||||
| Дистанция | 1200M макс | ||||
| Питание | |||||
| Источник питания | AC 85~264В / DC 100~300В; | ||||
| Потребление энергии | Дисплей 6 ВA(AC), 3W(DC) плюс 3 реле и 1 аналоговый выход передачи 14ВA((AC)), 4W(DC). | ||||
| Резервное ЗУ | Электронно-стираемое программируемое постоянное запоминающее устройство | ||||
| Электрическая безопасность | |||||
| Электрическая прочность | Переменный ток 2.0 КВ в течении 1 минуты между силовым/ входом /выходом /корпусом | ||||
| Изоляционное сопротивление | ≥100M Ом при 500В, между силовым входом / выходом | ||||
| Развязка | Между питанием входа, реле, аналоговым устройством или RS485 | ||||
| Электромагнитная сочетаемость | EN 55011:2002; EN 61326:2003 | ||||
| Безопасность электрического оборудования | EN 61010-1:2001 | ||||
| Условия эксплуатации | |||||
| Рабочая температура | 0~60 °C | ||||
| Рабочая влажность | 20~95 %RH без образования конденсата | ||||
| Температурный коэффициент | ≤ 100 PPM/°C | ||||
| Температура хранения | -10~70 °C | ||||
| Степень защиты корпуса | Фронтальная панель: IEC 549 (IP52); корпус IP20 | ||||
| Виброустойчивость | 1~800Гц, 3.175g2/Гц | ||||
| Механичекие характеристики | |||||

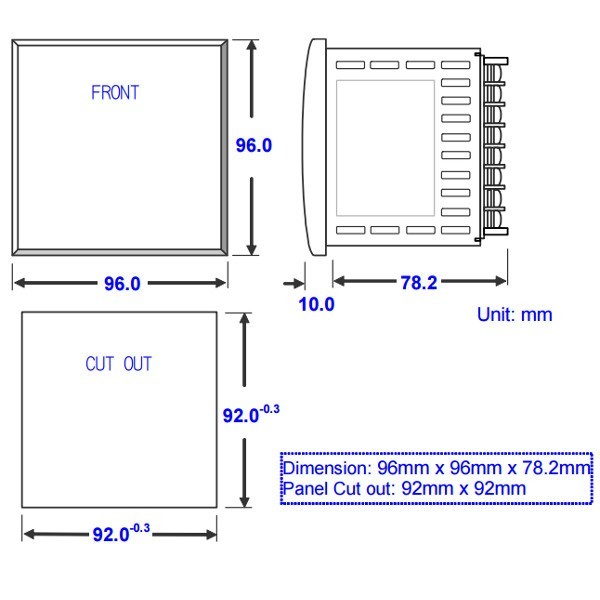

| Размеры | 96mm(ширина) x 96mm(высота) x 78.2mm(глубина) | ||||
| Вырез в панели | 92mm(ширина) x 92mm(высота) | ||||
| Материал корпуса | Огнестойкий, UL94В-0 | ||||
| Монтаж | Скрытый монтаж в панель | ||||
| Распределительная коробка | Пластик нейлон 66 ( UL 94В-0) 10A/300Вac, M2.6, 1.3mm2~2.0mm2 (22~16AWG) | ||||
| Вес | 345 грамм | ||||
- CM3-VA9-DataSheet-EN.pdf 300.3 КB
