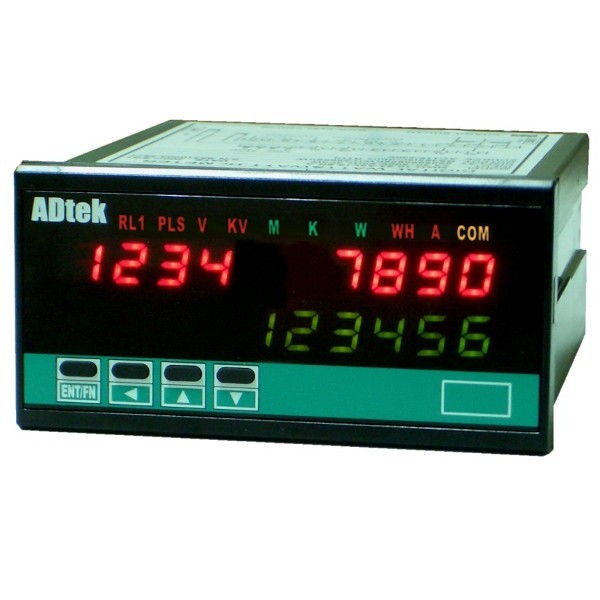

CPM-10 - Многофункциональный измеритель мощности

Артикул: СРМ-10

Многофункциональный измеритель мощности - СРМ-10, позволяет вести измерения с высокой точностью  в  однофазных двухпроводных сетях,  однофазных трехпроводных сетях, а также  трехфазных трехпроводных сетях и трехфазных четырехпроводных сетях.

Прибор измеряет следующие параметры: напряжение, ток, активная мощность, реактивная мощность, полная мощность, коэффициент мощности, частота, эффективная энергия. (В, А, Вт, Вт.ч., Вар, Вар-час, вольтамперметр, потокораспределение).

СРМ-10 Многофункциональный измеритель мощности выводит информацию на  светодиодный дисплей  об измеряемых параметрах и  имеет возможность подключения к ПК в соответствии с промышленным стандартом RTU Modbus RS485.

Измеритель опционально  поддерживает подключение одного релейного выхода,  одного аналогово выхода и одного импульсного выхода, а также  интерфейса RS485 работающего в режиме Modbus RTU.

СРМ-10 Многофункциональный измеритель мощности оптимально использовать в системах управления питанием,  системах удаленного ввода-вывода, для сигнализации и в пультах дистанционного управления технологическими процессами.

Прибор имеет корпус глубиной 120 мм, что позволяет с легкостью монтировать многофункциональный измеритель в щит.

Особенности многофункционального измерителя мощности - СРМ-10

СРМ-10 измеряет активную и реактивную мощность  в однофазных двухпроводных сетях, однофазных трехпроводных сетях, трехфазных трехпроводных сетях, трехфазных четырехпроводных сетях с симметричной и несимметричной нагрузкой.  Кроме этого прибор  ведет измерение полной мощности и электрической энергии.

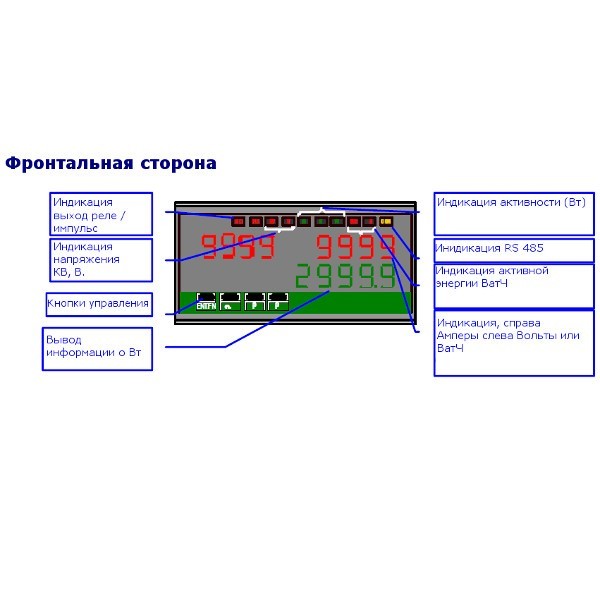

Прибор выводит информацию на двойной дисплей, в верхней  части выводится информация о напряжении и токе в четырехзначном формате. (или в десятизначном формате информация о ВатЧ). В нижней части выводится в шестизначном формате показания Вт.  в диапазоне (0~29999).

Измеритель имеет выход на однополюсное реле с переключающими контактами, и  3 изменяемыми  настройками (R1.1 / R1.2 / R1.3), может быть установлено положение следующих параметров  V.AVG / I.AVG / FREQ / P.TL / Q.TL / S.TL / PF.AVG / AE.TL / RE.TL / VA / VB / VC / IA / IB / IC / PF-A / PF-B / PF-C / P-A / P-B / P-C / Q-A / Q-B / Q-C / S-A / S-B / S-C,  имеющих функцию реле, функцию дальнейшего продолжения, задержку запуска, гистерезис, время задержки, сброса задержки и т.д.

Опционально прибор может работать в импульсном режиме или в режиме передачи RS 485.

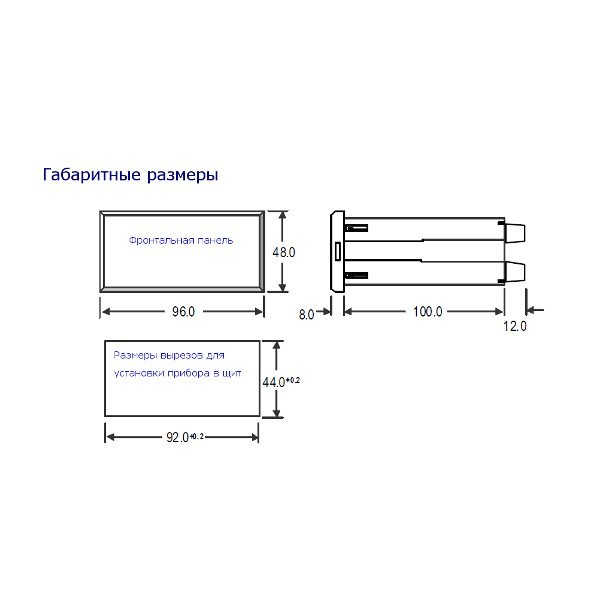

Корпус  прибора сделан в соответствии со стандартом DIN  96 x 48 мм

Прибор соответствует основным требованиям директив Европейского союза.

Сферы применения многофункционального измерителя мощности - СРМ-10

  • Управление двигателями
  • Панель контроля электропитания
  • Мониторинг и контроль потребления энергии
  • Системы распределения мощности
  • Системы автоматизированного управления эксплуатацией здания.
  • Автоматизированные системы регулирования мощности
  • Испытания  энергетического оборудования
Технические характеристики многофункционального измерителя мощности СРМ-10
Подключение Диапазон входного сигнала Потребляемая мощность
Напряжение Ампер Частота
Однофазная двухпроводная сеть 50~500Vac(VL-N) 1A 5А 45~65 Гц Напряжение ≤0.5ВA фаза
Однофазная трехпроводная сеть
Трехфазная трехпроводная сеть Ток ≤0.1ВA/фаза
Трехфазная четырехпроводная сеть



Измеряемые параметры многофункциональого измерителя мощности - СРМ-10
Параметр Точность Разрешение  Диапазон измерений
Напряжение 0.2% 0.1В 0~2999.9
Ток 0.2% 0.02A 0~2999.9
Активная мощность 0.5% 0.001 Кв -19999~29999
Реактивная мощность 0.5% 0.001 КВар -19999~29999
Относительная мощность 0.5% 0.001 Ква -19999~29999
Коэффициент мощности 0.5% 0.001 -0.020~1.000~+0.020
Частота 0.1% 0.01Гц 45.00~65.00Hz
Активная энергия 0.5% 0.001кВтч 0~9999999999
Реактивная энергия 0.5% 0.001кварч 0~9999999999
