TR-22 - Регулятор температуры одноступенчатый, для помещений с повышенной влажностью
TR-22 - Регулятор температуры одноступенчатый, для помещений с повышенной влажностью

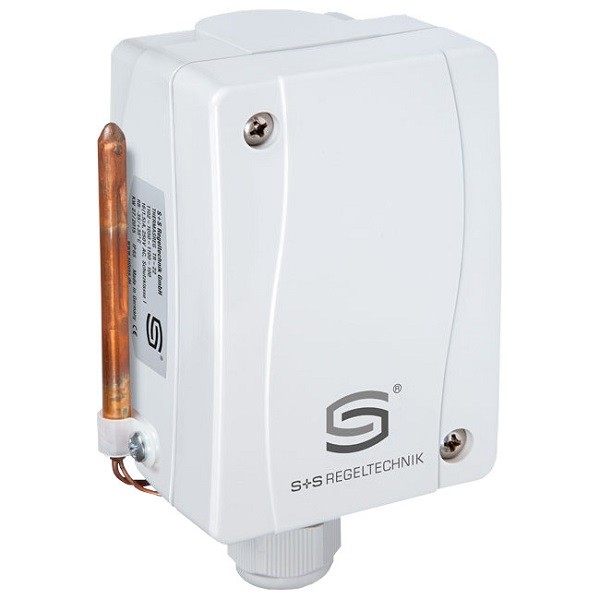

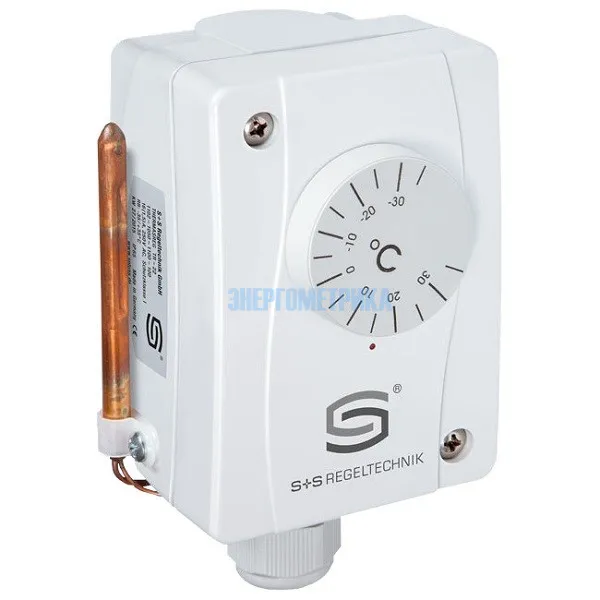

TR-22 - Механический терморегулятор / терморегулятор для помещений с повышенной влажностью THERMASREG®, с релейным выходом (одноступенчатый) и медным капилляром.
Для работы не требуется внешнее напряжение. Пригоден для контроля и регулирования температуры неагрессивной воздушной среды в тепловырабатывающих установках, в системах отопления, кондиционирования и вентиляции, для вентилирования, охлаждения и климатизирования залов, в холодильных камерах, в промышленных помещениях, в помещениях с повышенной влажностью и на открытых площадках.
Доступные конфигурации
| Модель | Артикул | |
|---|---|---|
| THERMASREG® TR-22 | 1102-1050-1100-100 | |
| THERMASREG® TR-22 U | 1102-1050-2100-100 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики регулятора температуры TR-22 | |||||||||||||||||||||||||||||||||||
| Коммутационная способность: | 24…250 B переменного тока + 10 %, 16 A, cos φ = 1,0 (контактная нагрузка) 24…250 B переменного тока + 10 %, 1,5 A, cos φ = 0,6 при 24 B переменного тока мин. 150 мА |
||||||||||||||||||||||||||||||||||
| Диапазон температур: | –35…+35 °C | ||||||||||||||||||||||||||||||||||
| Контакт: | защищенный от пыли блок переключателей в качестве однополюсного беспотенциального переключателя (переключающий) | ||||||||||||||||||||||||||||||||||
| Корпус: | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый аналогичен RAL 9010 | ||||||||||||||||||||||||||||||||||
| Размеры корпуса: | 108x70x73,5 мм (Thor II) | ||||||||||||||||||||||||||||||||||
| Присоединение кабеля: | M20 x 1,5 с разгрузкой натяжения | ||||||||||||||||||||||||||||||||||
| Температура корпуса: | –35...+65 °C | ||||||||||||||||||||||||||||||||||
| Исполнение: | крутильный измерительный механизм с жидкостным наполнением | ||||||||||||||||||||||||||||||||||
| Капилляр: | медь | ||||||||||||||||||||||||||||||||||
| Допустимое отклонение: | Tмин ±3 K; Tмакс ±3 K | ||||||||||||||||||||||||||||||||||
| Электрическое подключение: | 0,14-2,5 мм2, по винтовым зажимам | ||||||||||||||||||||||||||||||||||
| Степень защиты: | IP65 (согласно EN 60 529) | ||||||||||||||||||||||||||||||||||
| ПРИНЦИП РАБОТЫ: | Нагрев: Установленное (на шкале) заданное значение соответствует порогу отключения обогрева. Порог включения расположен ниже на величину зоны нечувствительности. Контакт 2-3 размыкается при увеличении температуры до установленного значения. Охлаждение: Установленное (на шкале) заданное значение соответствует порогу включения охлаждения. Порог отключения расположен ниже на величину зоны нечувствительности. Контакт 1-2 замыкается при увеличении температуры до установленного значения. |
||||||||||||||||||||||||||||||||||
