TR-xx-F - Регулятор температуры одноступенчатый, с дистанционным датчиком
TR-xx-F - Регулятор температуры одноступенчатый, с дистанционным датчиком

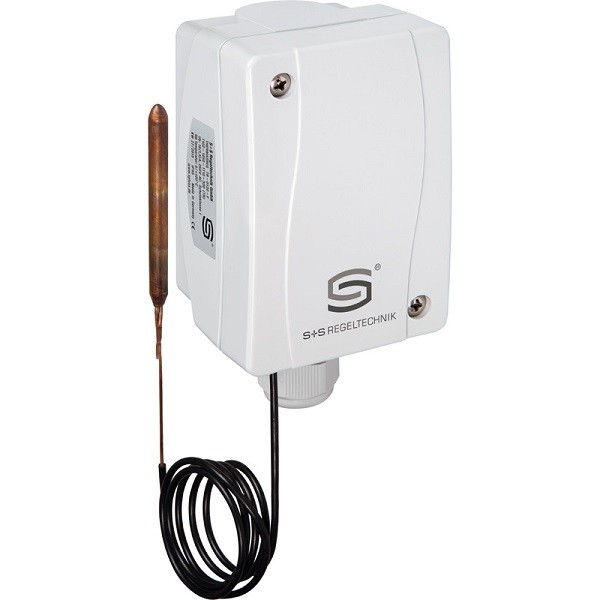

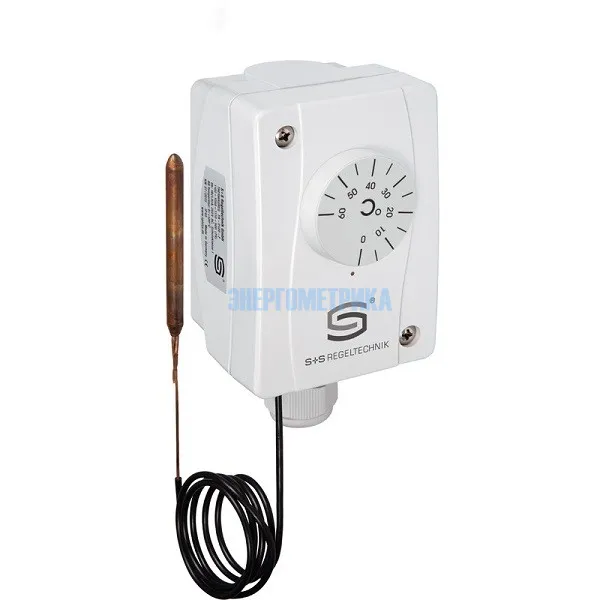

TR-xx-F - Механический терморегулятор THERMASREG® с дистанционным датчиком, релейным выходом (одноступенчатый).
Для работы не требуется внешнее напряжение, применимый в качестве капиллярного термостата/регулятора.
Терморегулятор TR-xx-F для контроля и регулирования температуры жидких или неагрессивных газообразных сред в системах отопления, вентиляции и кондиционирования воздуха, а также в машиностроении и приборостроении, для установки в погружные гильзы или каналы систем кондиционирования.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| THERMASREG® TR-060-F | 1102-1050-1110-300 | |||
| THERMASREG® TR-090-F | 1102-1050-1110-400 | |||
| THERMASREG® TR-0120-F | 1102-1050-1110-500 | |||
| THERMASREG® TR-50140-F | 1102-1050-1110-600 | |||
| THERMASREG® TR-060-F U | 1102-1050-2110-300 | |||
| THERMASREG® TR-0120-F U | 1102-1050-2110-500 | |||
| THERMASREG® TR-50140-F U | 1102-1050-2110-600 | |||
| THERMASREG® TR-1-F | 1102-1056-1110-100 | |||
| THERMASREG® TR-1-F U | 1102-1056-2110-100 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики регулятора температуры TR-xx-F | ||||||||||||||||||||||||||||||||||||
| Коммутационная способность: | 24…250 B переменного тока + 10 %, 16 A, cos φ = 1,0 (контактная нагрузка) 24…250 B переменного тока + 10 %, 1,5 A, cos φ = 0,6 при 24 B мин. 150 мА |
|||||||||||||||||||||||||||||||||||
| Диапазон температур: | TR-1-F: –35…+ 35 °C 3K (± 1K) +60 °C TR-060-F: 0…+60 °C 3K (±1 K) +75 °C TR-090-F: 0…+90 °C 3K (± 1K) +120 °C TR-0120-F: 0…+120 °C 5K (± 1K) +135 °C TR-50140-F: +50…+140 °C 5K (± 1K) +150 °C |
|||||||||||||||||||||||||||||||||||
| Контакт: | защищенный от пыли блок переключателей в качестве однополюсного бесенциального переключателя (два переключающих, настраиваются независимо) | |||||||||||||||||||||||||||||||||||
| Корпус: | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый аналогичен RAL 9010 | |||||||||||||||||||||||||||||||||||
| Размеры корпуса: | 108 x 70 x 73,5 мм (Thor II) | |||||||||||||||||||||||||||||||||||
| Присоединение кабеля: | M20 x 1,5 с разгрузкой натяжения | |||||||||||||||||||||||||||||||||||
| Температура корпуса: | –10...+65 °C | |||||||||||||||||||||||||||||||||||
| Исполнение: | крутильный измерительный механизм с жидкостным наполнением | |||||||||||||||||||||||||||||||||||
| Датчик: | медная трубка, длина капилляра 1,0 м с защитным шлангом из ПВХ Ø 6,8 мм | |||||||||||||||||||||||||||||||||||
| Допустимое отклонение: | Tмин ±3 K; Tмакс ±3 K | |||||||||||||||||||||||||||||||||||

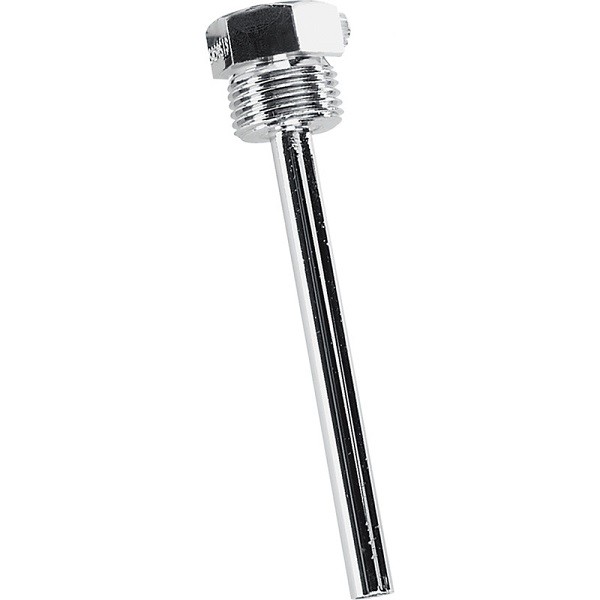

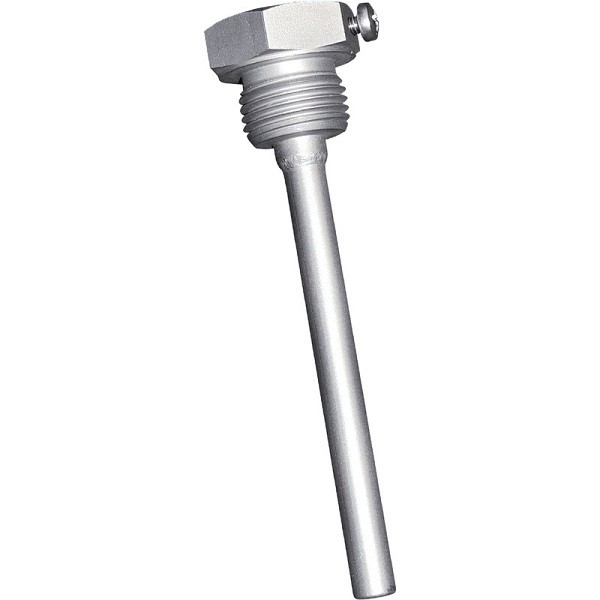

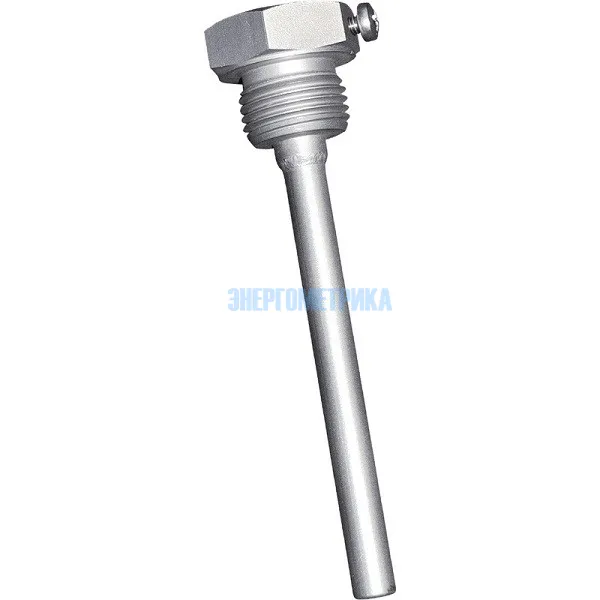

| Установочная длина: | в погружных гильзах 8 x 0,5 мм, 130 мм или 200 мм | |||||||||||||||||||||||||||||||||||
| Электрическое подключение: | 0,14-2,5 мм2, по винтовым зажимам | |||||||||||||||||||||||||||||||||||
| Степень защиты: | IP65 (согласно EN 60 529) | |||||||||||||||||||||||||||||||||||
| ПРИНЦИП РАБОТЫ: | Нагрев: соединить 2-3; Охлаждение: соединить 2-1 |
|||||||||||||||||||||||||||||||||||
