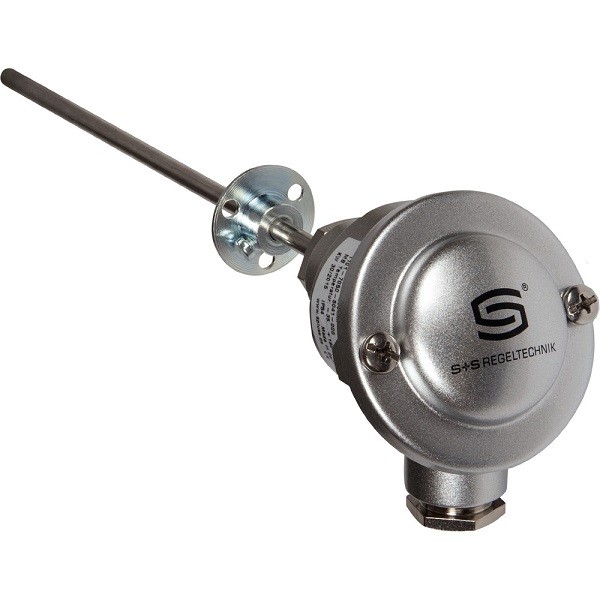

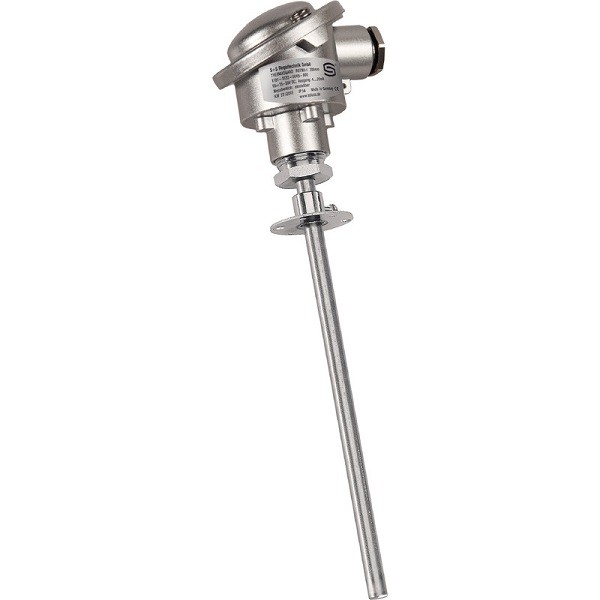

RGTM1 - Датчик температуры канальный, дымовых газов, калибруемый, с активным выходом
RGTM1 - Датчик температуры канальный, дымовых газов, калибруемый, с активным выходом
RGTM1 - калибруемый измерительный преобразователь температуры дымовых газов THERMASGARD® с аналоговым выходом, упругой сменной измерительной вставкой и прямой защитной трубкой.
Датчик температуры дымовых газов предназначен для измерения высоких температур в газообразных средах – например, для измерения температуры дымовых газов и отработанного воздуха.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| THERMASGARD® RGTM1-U 200mm | 1101-3121-0049-810 | |||
| THERMASGARD® RGTM1-U 250mm | 1101-3121-0059-810 | |||
| THERMASGARD® RGTM1-U 300mm | 1101-3121-0069-810 | |||
| THERMASGARD® RGTM1-U 400mm | 1101-3121-0089-810 | |||
| THERMASGARD® RGTM1-I 200mm | 1101-3122-0049-810 | |||
| THERMASGARD® RGTM1-I 250mm | 1101-3122-0059-810 | |||
| THERMASGARD® RGTM1-I 300mm | 1101-3122-0069-810 | |||
| THERMASGARD® RGTM1-I 400mm | 1101-3122-0089-810 | |||
| THERMASGARD® RGTM1-U 200mm KV | 1101-31D1-0049-810 | |||
| THERMASGARD® RGTM1-U 250mm KV | 1101-31D1-0059-810 | |||
| THERMASGARD® RGTM1-U 300mm KV | 1101-31D1-0069-810 | |||
| THERMASGARD® RGTM1-U 400mm KV | 1101-31D1-0089-810 | |||
| THERMASGARD® RGTM1-I 200mm KV | 1101-31D2-0049-810 | |||
| THERMASGARD® RGTM1-I 250mm KV | 1101-31D2-0059-810 | |||
| THERMASGARD® RGTM1-I 300mm KV | 1101-31D2-0069-810 | |||
| THERMASGARD® RGTM1-I 400mm KV | 1101-31D2-0089-810 | |||
| THERMASGARD® RGTM1-U 200mm Q | 2001-4131-1100-011 | |||
| THERMASGARD® RGTM1-U 250mm Q | 2001-4131-1100-021 | |||
| THERMASGARD® RGTM1-U 300mm Q | 2001-4131-1100-031 | |||
| THERMASGARD® RGTM1-U 400mm Q | 2001-4131-1100-041 | |||
| THERMASGARD® RGTM1-I 200mm Q | 2001-4131-2100-011 | |||
| THERMASGARD® RGTM1-I 250mm Q | 2001-4131-2100-021 | |||
| THERMASGARD® RGTM1-I 300mm Q | 2001-4131-2100-031 | |||
| THERMASGARD® RGTM1-I 400mm Q | 2001-4131-2100-041 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

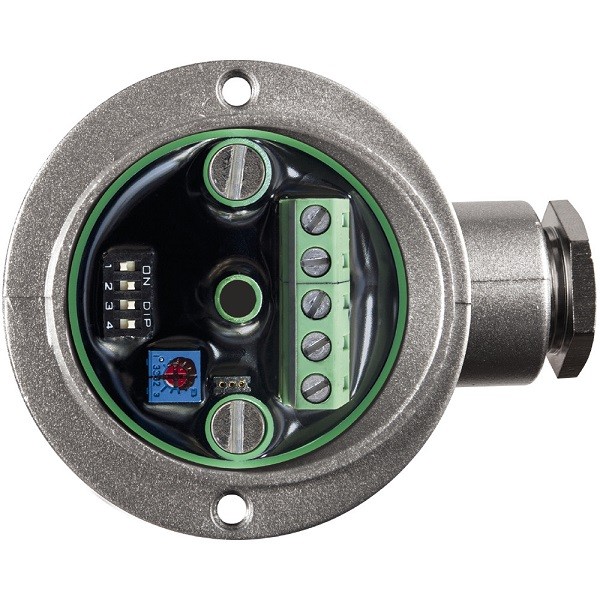

Данная модель позволяет настраивать диапазоны измерения с помощью перемычек.
| RGTM1 - переключатели | ||||
| Диапазоны измерения (настраиваемые) |
DIP1 | DIP2 | DIP3 | DIP4 |
|
-20°C...+150°C |
ON | ON | ON | ON |
| 0°C...+50°C | OFF | ON | ON | ON |
| 0°C...+100°C | ON | OFF | ON | ON |
| 0°C...+200°C | OFF | OFF | ON | ON |
| 0°C...+300°C | ON | ON | OFF | ON |
| 0°C...+400°C | OFF | ON | OFF | ON |
| 0°C...+500°C | ON | OFF | OFF | ON |
| 0°C...+600°C | OFF | OFF | OFF | ON |
| Технические характеристики канального датчика температуры RGTM1 | ||||||||||||||||||||
| Напряжение питания: | U выход 0-10 В: 24 В перем. ⁄ пост. тока ± 10 % I выход 4...20 мА: 15-35 В пост. тока (зависит от нагрузки) |
|||||||||||||||||||
| Потребляемая мощность: | 0 -10 В, <0,2 ВA ⁄ 24 В перем. ⁄ пост. тока 4...20 мА, <0,55 ВA ⁄ 24 В пост. тока | |||||||||||||||||||
| Чувствительный элемент: | Pt1000, DIN EN 60751, класс Б, стеклянный измерительный резистор | |||||||||||||||||||
| Диапазоны измерения: | переключение между 8 диапазонами измерения | |||||||||||||||||||
| Выход: | 0-10 В или 4...20 мA | |||||||||||||||||||
| Температура окружающей среды: | -30 ...+ 70°C (измерительный преобразователь) | |||||||||||||||||||
| Тип подключения: | по двух- или трехпроводной схеме | |||||||||||||||||||
| Монтаж / подключение: | при помощи присоединительного фланца из высококачественной стали (содержится в комплекте поставки) | |||||||||||||||||||
| Защитная трубка: | высококачественная сталь, 1.4571, V4A, Ø = 11 мм, установочная длина (EL) = 200 - 500 мм | |||||||||||||||||||

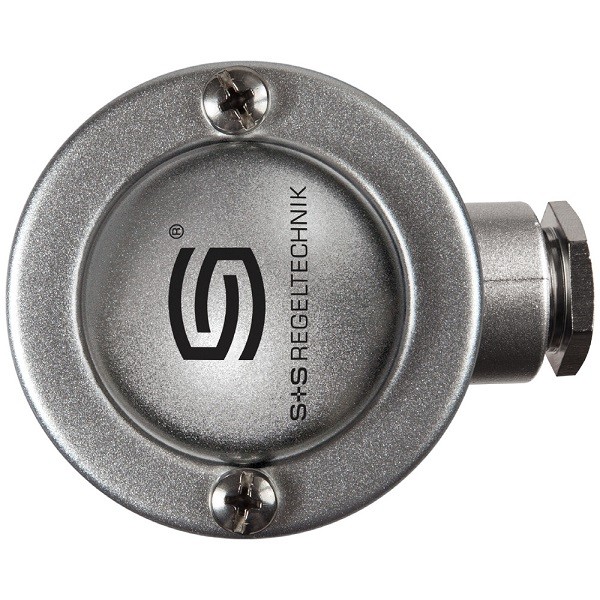

| Присоединительная головка: | Б-образной формы, алюминий, цвет белый алюминий аналогичен RAL 9006, М20x1,5 | |||||||||||||||||||
| Электрическое подключение: | 0,14-1,5 мм², по винтовым зажимам | |||||||||||||||||||

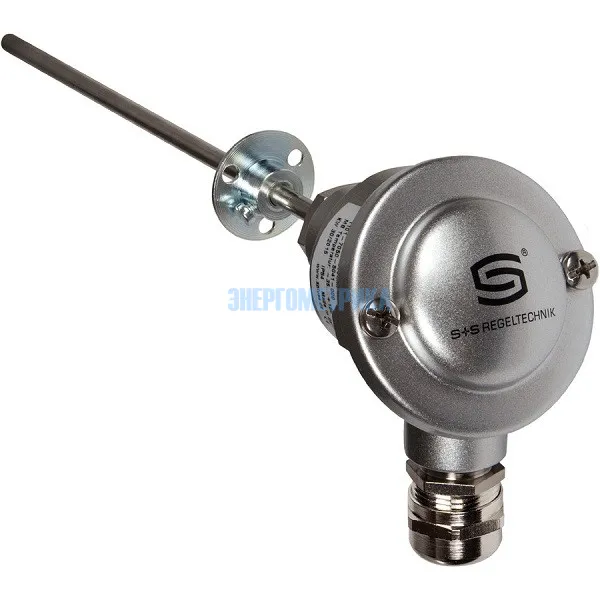

| Подключение кабеля: | резьбовое соединение из металла (М 20 х 1,5); опционально с кабельным вводом, латунь, никелированная (M 20 x 1,5; с разгрузкой от натяжения, сменная, внутренний диаметр 6 - 12 мм) или разъем M12 согласно DIN EN 61076-2-101 (по запросу) | |||||||||||||||||||
| Допустимая относительная влажность воздуха: | < 95% отн. вл. | |||||||||||||||||||
| Степень защиты: | IP 54 (согласно EN 60 529) стандарт IP 65 (согласно EN 60 529) опционально |
|||||||||||||||||||
| Нормы: | соответствие CE - нормам, электромагнитная совместимость согласно EN 61 326 + A1 + A2, директива 2004 ⁄ 108 ⁄ EC | |||||||||||||||||||
