FS-20 - 2-фазный термостат защиты от замерзания

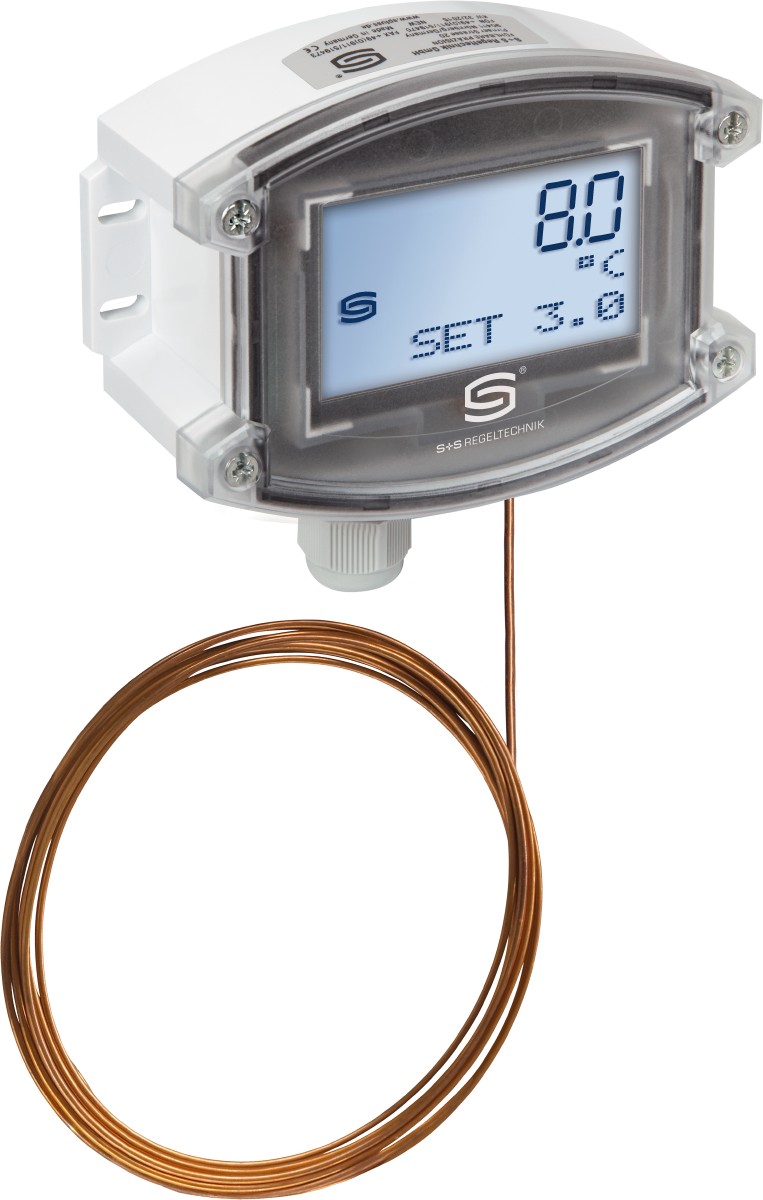

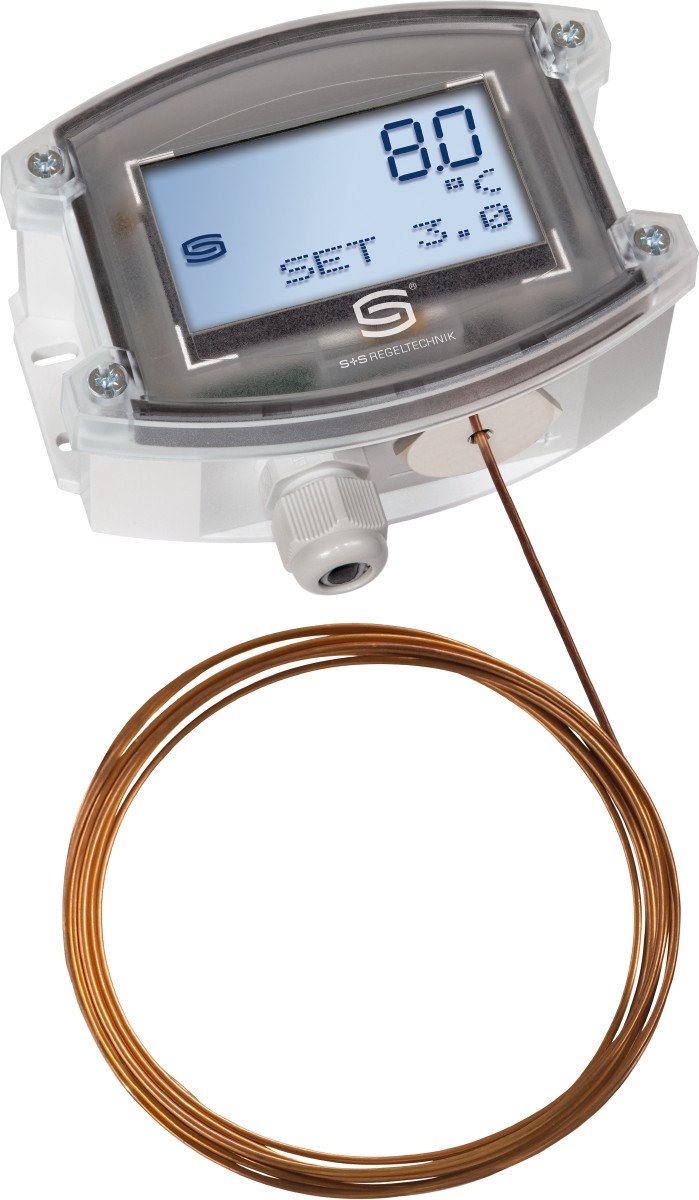

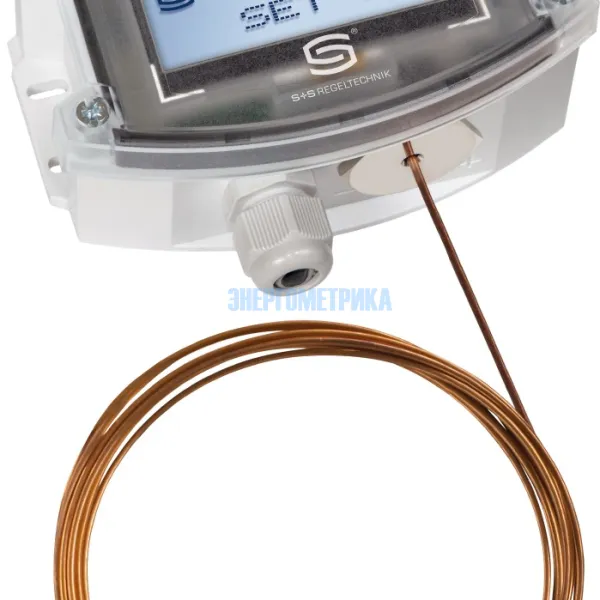

FS-20 - 2-фазный термостат защиты от замерзания с переключающим релейным выходом, аналоговым выходом для сигналов температуры и клапана (суммирующий выход 0–10 В), управляющим входом и входом для каскадирования (0–10 В), дополнительно также с соединением для нагревательного элемента, в корпусе из ударопрочного пластика с быстрозаворачиваемыми винтами, в стандартной комплектации с дисплеем, с активным по всей длине гибким медным щупом.
Реле FS-20 предназначено для контроля систем кондиционирования воздуха, теплообменных аппаратов, отопительных батарей и аналогичных установок, а также для предотвращения замерзания и сопутствующего ущерба.
Выход за предельное значение фиксируется в наиболее холодном участке капилляра, гибкий щуп активен по всей своей длине. Посредством самодиагностики распознаются такие ошибки, как обрыв капилляра, сбой электропитания или электрическое повреждение датчика, и реле автоматически переключается в режим «Мороз» (Frost).
Инновационный 2-фазный термостат защиты FS-20 от замерзания можно объединить вместе с несколькими другими устройствами в связку (каскадирование) для обеспечения всеохватывающей защиты от замерзания. В комплект поставки включены монтажные скобы MK-05-K для правильного крепления гибкого щупа.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASREG® FS20-UW 6m LCD | 1102-1011-2102-030 | ||
| THERMASREG® FS20-UW-HE 6m LCD | 1102-1011-2112-030 | ||
| THERMASREG® FS20-UW 3m LCD | 1102-1012-2102-030 | ||
| THERMASREG® FS20-UW-HE 3m LCD | 1102-1012-2112-030 |
| Технические характеристики FS-20 - термостата защиты от замерзания | |||||||||||||||||||||||||||||||||||||
| Напряжение питания | 24 В перем./ пост. тока (±10 %) | ||||||||||||||||||||||||||||||||||||
| Сопротивление нагрузки | RL > 50 кОм | ||||||||||||||||||||||||||||||||||||
| Время включения ⁄ установления | < 1 мин | ||||||||||||||||||||||||||||||||||||
| Время срабатывания | t90 < 5 c | ||||||||||||||||||||||||||||||||||||
| Вход | 1* 0-10 В управляющий вход DDC 1* 0-10 В каскадный вход |
||||||||||||||||||||||||||||||||||||
| Выход | 1x 0–10 В выходной сигнал температуры (соответствует 0...+15 °C) 1x 0–10 В выходной сигнал для клапана (сигнал «мороз» с управляющим напряжением и каскадированием) 1x беспотенциальный переключающий контакт (24 В), диапазон настройки 0...+15 °C |
||||||||||||||||||||||||||||||||||||
| Диапазон измерения | 0...+15 °C | ||||||||||||||||||||||||||||||||||||
| Погрешность | обычно ±1 K (при +10 °C) | ||||||||||||||||||||||||||||||||||||
| Температура окружающей среды | Датчик и капилляр: –20...+60 °C (капиллярная трубка на расстоянии >20 см от корпуса) Корпус: –15...+50 °C Хранение/ транспортировка: –30...+70 °C |
||||||||||||||||||||||||||||||||||||
| Монтаж ⁄подключение | при помощи монтажных скоб MK-05-K (содержатся в комплекте поставки) | ||||||||||||||||||||||||||||||||||||
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам | ||||||||||||||||||||||||||||||||||||
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! | ||||||||||||||||||||||||||||||||||||
| Размеры корпуса | 126 x 90 x 50 мм (Tyr 2) | ||||||||||||||||||||||||||||||||||||
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм | ||||||||||||||||||||||||||||||||||||
| Чувствительный элемент и капилляр | медь, активен по всей длине датчика, мин. 25 см | ||||||||||||||||||||||||||||||||||||
| Гистерезис ступени переключения | 2K | ||||||||||||||||||||||||||||||||||||
| Допустимая относительная влажность воздуха | < 95 %, без конденсата | ||||||||||||||||||||||||||||||||||||
| Класс защиты | III (согласно EN 60 730) | ||||||||||||||||||||||||||||||||||||
| Степень защиты | IP 65 (согласно EN 60 529) | ||||||||||||||||||||||||||||||||||||
| Нормы | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014/ 30/ EU | ||||||||||||||||||||||||||||||||||||
| Комплектация | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (ширина x высота), для отображения фактической температуры, выхода измеренных значений за верхний и нижний пределы, настроенного порога переключения (температура защиты от мороза), а также для сигнализации аварийного состояния «мороз» или «ошибка» (обрыв капилляра, перенапряжение/ пониженное напряжение) | ||||||||||||||||||||||||||||||||||||
