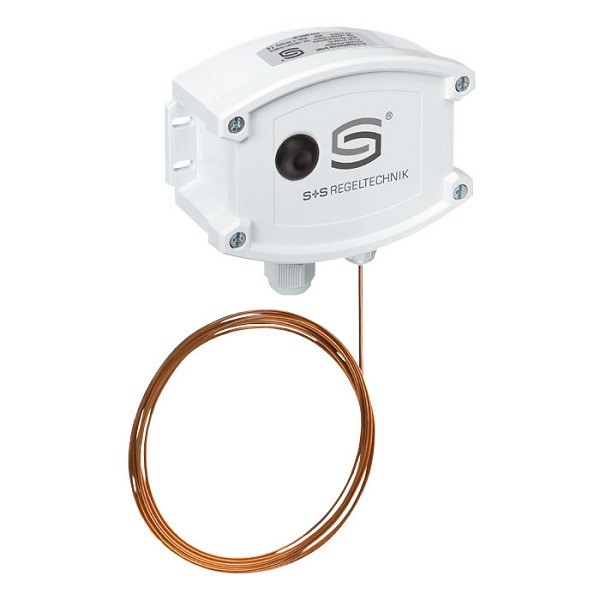

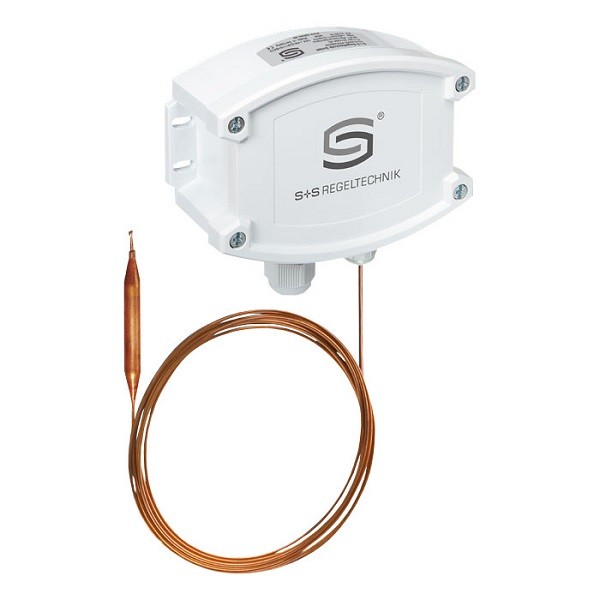

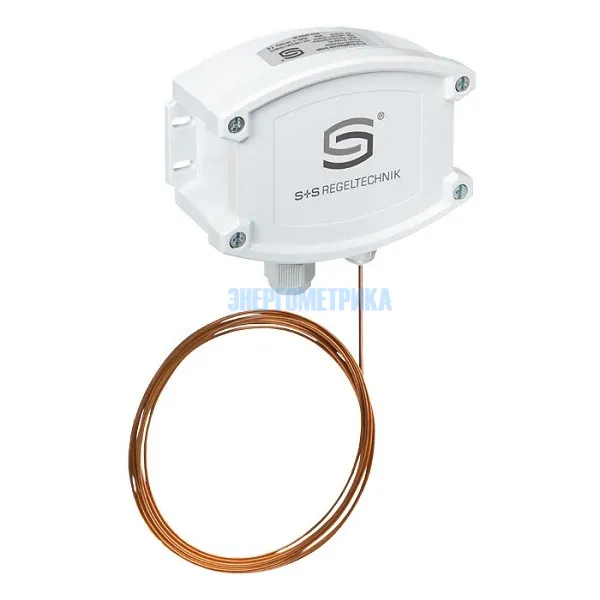

FST-xx D - Термостат холодильника для защиты от замерзания, механический, одноступенчатый

Арт.: FST-xx D

Термостат холодильника для защиты от замерзания, механический, одноступенчатый / реле контроля замерзания THERMASREG® FST-xx D с релейным выходом, активным на всей длине гибким датчиком, автоматическим переключением в исходное положение или блокировкой – ручным сбросом; возможна поставка с капиллярами длиной 0,6 м, 1,8 м, 3 м, 6 м, 12 м.

FST-xx D для контроля температуры (на стороне воздуха или воды) теплообменных аппаратов, систем циркуляции воды и отопительных батарей в целях защиты от замерзания и для предотвращения ущерба от переохлаждения (например, в каналах систем вентиляции и кондиционирования воздуха).

Все приборы являются самозащищенными, с функцией распознавания выхода из строя датчика. При повреждении капиллярно-мембранной системы происходит автоматическое переключение в режим нагрева. Термостат FST 3 может также применяться для контроля жидкостей, возможна установка трубки датчика в погружную гильзу. В комплект поставки включены монтажные скобы MK-05-K.

Доступные конфигурации

Модель Артикул
THERMASREG® FST-1D 1102-1021-0102-000
THERMASREG® FST-1D-HR 1102-1021-1102-000
THERMASREG® FST-5D 1102-1022-0102-000
THERMASREG® FST-5D-HR 1102-1022-1102-000
THERMASREG® FST-3D 1102-1023-0102-000
THERMASREG® FST-3D-HR 1102-1023-1102-000
THERMASREG® FST-8D 1102-1024-0102-000
THERMASREG® FST-8D-HR 1102-1024-1102-000
THERMASREG® FST-7D 1102-1025-0102-000
THERMASREG® FST-7D-HR 1102-1025-1102-000

Техническая документация

Параметры

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

Термостат защиты от замерзания FST-xx D
Коммутационная способность: 10(2)A, 250 В переменного тока; благодаря использованию позолоченных контактов – также коммутация сигнальных напряжений
Диапазон настройки: -10...+15 °C, предустановлен на =5 °C
Разность температур включения и выключения: 2 ± 1 K (3,6 ± 1,8 °F)
Воспроизводимость: ±0,5 K (±0,9 °F)
Контакт: защищенный от пыли микропереключатель в качестве однополюсного, беспотенциального переключателя (переключающий)
Длина активного участка датчика: прибл. 40 см
Длина капиллярной трубки: FST-1D: 6 м, FST-3D: 1.8 м, FST-5D: 3 м, FST-7D: 12 м, FST-8D: 0.6 м
Сброс: FST-xD - автоматически, FST-xD-HR - вручную
Допустимая среда: воздух (FST-1 ⁄ 5 ⁄ 7 ⁄ 8 ); вода (FST-3)
Температура окружающей среды: максимальная рабочая температура: +70 °C (158 °F) минимальная рабочая температура: w + мин. 2 °C (мин. 3,6 °F) хранение⁄транспортировка: -30...+70 °C (-22...+158 °F)

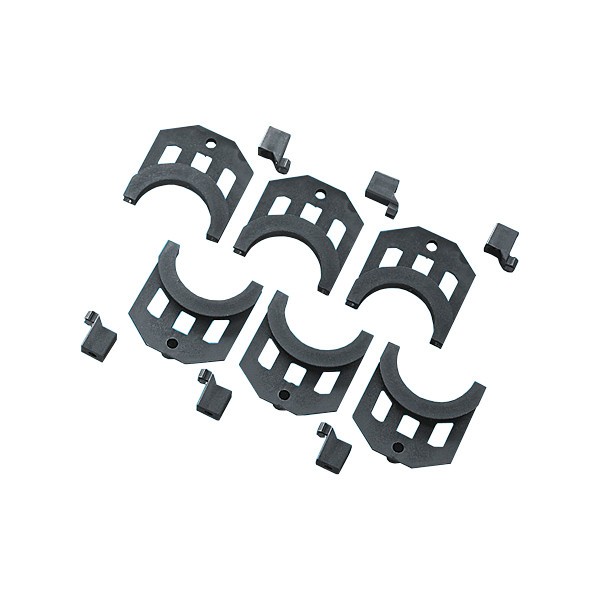

Монтаж ⁄ подключение: при помощи монтажных скоб MK–05–K (содержатся в комплекте поставки)
Корпус: пластик, полиамид, 30 % усиление стеклянными шариками, цвет чистый белый (аналогичен RAL 9010)
Размеры корпуса: 108x70x73,5 мм (дизайн Tyr2)
Присоединение кабеля: M20x1,5 с разгрузкой натяжения
Материалы: листовые детали: оцинкованная сталь капиллярная трубка: медь ввод для капиллярной трубки: R 507 коммутационные контакты: серебро⁄никель (90 %⁄10 %) позолота (3 мкм)
Монтажное положение: произвольное
Электрическое подключение: 0,14-2,5 мм²
Степень защиты: IP65 (согласно EN 60 529)
