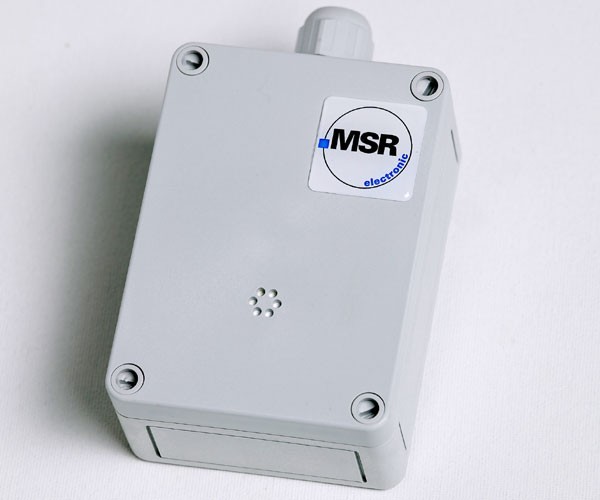

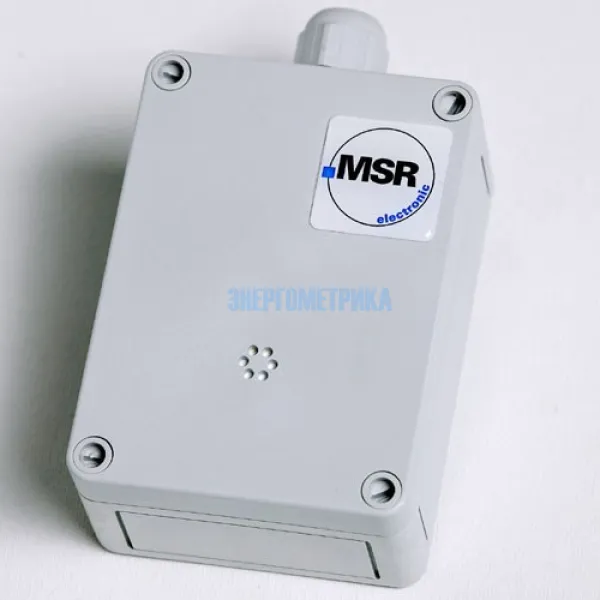

ADT-13-1110 - Анализатор угарного газа (СО)
ADT-13-1110 - Анализатор угарного газа (СО)
Анализатор угарного газа ADT-13-1110 служит для выявления и непрерывного мониторинга концентрации содержания угарного газа в различных отраслях коммерческого и промышленного использования.
Встроенная калибровка позволяет пользователю изменять точку отсчета. Анализатор имеет стабильный нулевой уровень. Предусмотрена защита прибора от нарушения полярности, перегрузок и короткого замыкания.
ADT-13-1110 выполняется со стандартными, настраиваемыми на датчике, аналоговыми выходами сигнала 4-20 мА, 2-10 В, выбрать тип которых пользователь может самостоятельно. Благодаря указанным выходам и последовательно сопряженному интерфейсу RS - 485 существует возможность совмещать датчик с разнообразными системами контроля и управления.
В качестве опций возможна комплектация датчика ЖК-дисплеем, встроенным зуммером, двумя реле с возможностью регулировки переключения порогов, аналоговым входом 4-20 мА для подключения внешнего датчика.

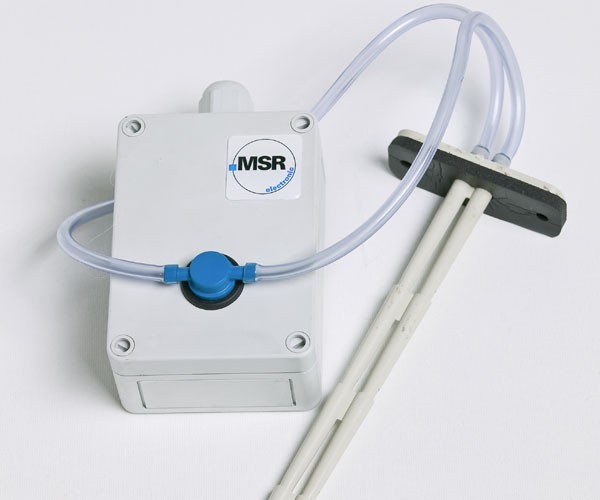

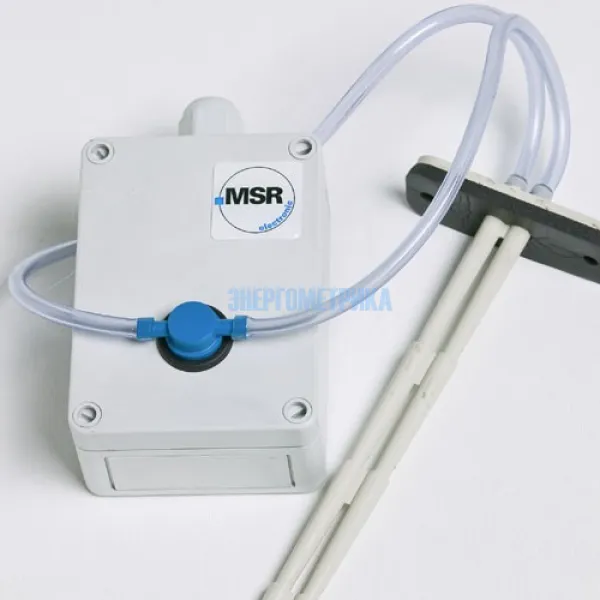

Корпус анализатора угарного газа выполнен по классу защиты IP65, при необходимости может изготавливаться в антивандальном или канальном исполнении для монтажа в трубопроводах. Опционально возможно оснащение устройства функцией подогрева.
Возможно, для решения Ваших задач Вам также подойдет комбинированный датчик угарного газа СО, углекислого газа СО2, температуры и влажности с интерфейсом RS-485 и аналоговым выходом серии HTO.
Техническая документация
Параметры
| Технические характеристики анализатора угарного газа ADT-13-1110 | ||
| Основные свойства датчика | ||
| Определяемый газ | Угарный газ (СO) | |
| Чувствительный элемент | Электрохимический, газообмен-диффузия | |
| Давление | Атмосферное ± 10 % | |
| Влажность | 10 – 90 % RH non-condensing | |
| Температура хранения | 5 °C to 30 °C | |
| Радиус действия | 465 m2, (5,000 sq.ft.), to 930 m2 (10,000 sq.ft.) “идеальные условия” предполагаются | |
| Время хранения | 6 месяцев | |
| Высота монтажа | 1,5 to 1,8 m | |
| Диапазон измерения | ||
| Стандартно | 0 – 300 ppm | |

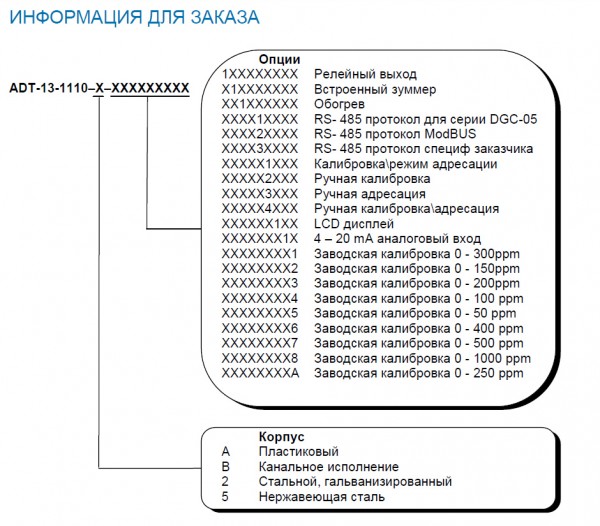

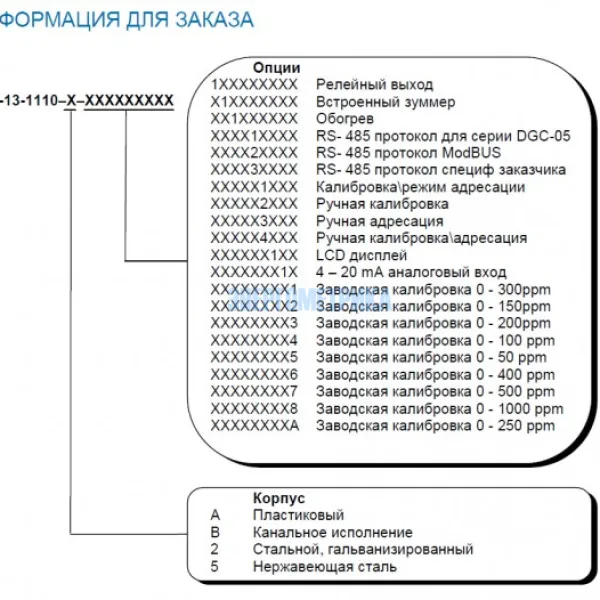

| Опционально | 50 – 1000 ppm (см Информация для заказа) | |
| Датчик | ||
| Погрешность | ± 2 ppm | |
| Повторяемость | ± 1 % of reading | |
| Дрейф нуля | < 5% потери сигнала в год | |
| Время реакции | t90 ≤ 30 s | |
| Долговечность | 3 года эксплуатации в нормальных условиях | |
| Влажность: | 10 – 95 % RH non-condensing | |
| Температура эксплуатации: Продолжительность | -10 °C to + 50 °C | |
| Перекрестная чувствительность* | Концентрация (ppm) | Реакция (ppm) |
| Chlorine, Cl2 | 1 | 0 |
| Ethanol, C2H5OH | 200 | 0 |
| Ethylene, C2H4 | 100 | < 100 |
| Hydrogen, H2 | 100 | < 60 |
| Hydrogen Sulphide, H2S | 15 | < 0.30 |
| Hydrogen Chloride, HCl | 5 | 0 |
| Hydrogen Cyanide, HCN | 10 | < 2 |
| Nitric oxide, NO | 35 | < 7 |
| Nitrogen dioxide, NO2 | 5 | -1,0 |
| Sulphur dioxide, SO2 | 5 | 0 |
| *Другие газы также могут влиять на чувствительность. Указанные данные о кросс-чувствительности действительны только для новых датчиков | ||
| Электрические характеристики | ||
| Напряжение питания | 18- 28 VDC/AC, (защита от обратного подключения) | |
| Потребляемая мощность (без опций) | 22 mA, max. (0,6 VA) | |
| Выходной сигнал | ||
| Аналоговый сигнал | (0) 4 – 20 mA, load ≤ 500 Ω, | |
| На выбор: | ||
| Тока / напряжение | (0) 2 - 10 V, load ≥ 50 k Ω | |
| Начало шкалы 0 / 20 % | Пропорц, защита от перегрузки и короткого замыкания | |
| Серийный интерфейс | ||
| Приемопередача | RS 485 / 19200 Baud (9600 at Mod_Bus) | |
| Корпус пластик Тип A* | Поликарбонат | |
| Воспламеняемость/цвет* | UL 94 V2/ RAL 7032 (светло-серый) | |
| Размеры (W x H x D) | 94 x 130 x 57 mm | |
| Вес | Приблизительно 0.5 kg | |
| Класс защиты | IP 65 | |
| Инсталляция | Настенный монтаж | |
| Кабельный ввод | Стандартный 1 x M 20 | |
| Присоединение | Винтовое, min. 0.25 mm2 (24 AWG) max. 2.5 mm2 (14 AWG) |
|
| Расстояние | Токовый сигнал: ca. 500 m | |
| Сигнал напряжение: ca. 200 m | ||
| Сертификация | VDI 2053 EMC Directive 89/336/EEC, СЕ | |
| Гарантии | 1 год на материал (без сенсора) | |
| Опции | ||
| Релейные выходы | ||
| Alarm relay 1 | 30 VAC/DC, 0,5 A, potential-free, SPDT | |
| Alarm relay 2 | 30 VAC/DC, 0,5 A, potential-free, SPNO/SPNC | |
| Потребляемая мощность | 30 mA, (max 0,8 VA) | |
| Зуммер | ||
| Звуковое давлениечастота | 85 dB (расстояние 300 mm) (1 ft)/ 3,5 kHz | |
| Потребляемая мощность | 30 mA, (max 0,8 VA) | |
| LCD Дисплей | ||
| LCD/ мощность | 2 линии по 16 символов/ 10 mA, (max 0,3 VA) | |
| Обогрев | ||
| Температура контроля | 3 °C ±2°C | |
| Температура окр. среды | - 40 °C | |
| Питание/мощность | 18 - 28 VDC/AC/ 0,3 A; 7,5 VA | |
| Аналоговый вход | ||
| Только для RS-485 | 4 – 20 mA защита от перегрузки и короткого замыкания, входное сопротивление 200 Ω |
|
| Питание для передатчика | 24 VDC max. 50 mA | |
