RE15 - Измеритель-регулятор технологический - 4 выхода с интерфейсом RS-485 (MODBUS RTU)

Техническая документация

• RE15_datasheet_RU.pdf
• RE15_datasheet_EN.pdf
• RE15_manual_RU.pdf
• RE15_manual_EN.pdf
• RE15_interface_manual_RU.pdf
• RE15_interface_manual_EN.pdf

Параметры

Основные характеристики регулятора:

• 2 измерительных входа:
  • главный, универсальный: терморезисторы, термопары, сигналы тока или напряжения,
  • дополнительный нормализованный (под заказ): ток, напряжение, сопротивление,
• арифметические операции на входных сигналах: сумма, разность, среднее значение,
• цифровой бинарный вход для дистанционного программного управления регулятором - старт и стоп автоматического регулирования,
• 4 выхода: релейные, бинарные 0/15V, транзисторные с открытым коллектором (OC), унифицированные сигналы тока или напряжения,
• функции выходов:
  • регулирование: по ПИД-закону или ON/OFF,
  • тревога: от измеряемого значения или от отклонения регулирования,
  • передача данных: для передачи измеряемых и заданных значений или отклонения регулирования,
  • сигнализация: для сигнализации неисправности датчиков или в случае программного регулирования (event output),

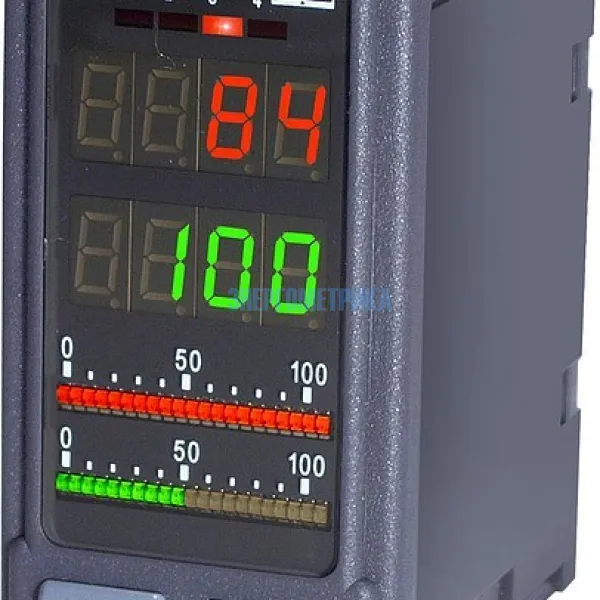

• два дисплея LED (2x4) , на которых отображается регулируемое или заданное значение и другие параметры,
• два 21-сегментные барграфы для отображения выбранных параметров,
• 4 диода для информирования о состояниях выходов.

Параметры программируемого регулятора:

• 15 программ,
• 15 сегментов на программу,
• сегменты линейного изменения 0,1...999,9 единиц/мин,
• сегменты удержания 00:01...99,59 мин,
• выходы событий в сегментах,
• старт при текущем значении,
• функция задержки,
• количество циклов.

Управление:

• регулятор RE15 может быть запрограммирован для задач
  • нагрева,
  • охлаждения,
  • нагрева/охлаждения,
  • охлаждения/охлаждения,
• управления приводным клапаном (алгоритм управления клапаном не требует потенциометра обратной связи положения),
• 2 алгоритма автонастройки параметров ПИД-закона (autotuning),
• передача задания или текущего значения; конфигурируемые периоды опроса,
• два защитных пароля для блокировки всех (кроме задания) параметров,
• ручной или автоматический режим с мягким переключением,
• сброс на заводские установки,
• интерфейс RS485 с протоколом MODBUS ASCII или RTU.

Размеры корпуса: 48 x 96 x 101 мм
