Датчики температуры, терморегуляторы и термостаты
Датчики температуры
Погружные датчики температуры
TM65 - Датчик температуры воды погружной, с латунной гильзой, с активным выходом
TM65 - Датчик температуры воды погружной, с латунной гильзой, с активным выходом
Для измерения температурных параметров жидкой или газообразной среды применяется датчик температуры воды погружной - ТМ65 серии THERMASGARD®.
Температурный преобразователь может использоваться в вентиляционных установках, каналах кондиционирования, трубопроводах и магистралях, системах масляной циркуляции и отопления, в приборостроительной, машиностроительной и других отраслях промышленности.
На выбор с дисплеем или без дисплея (уточняется в момент размещения заказа).

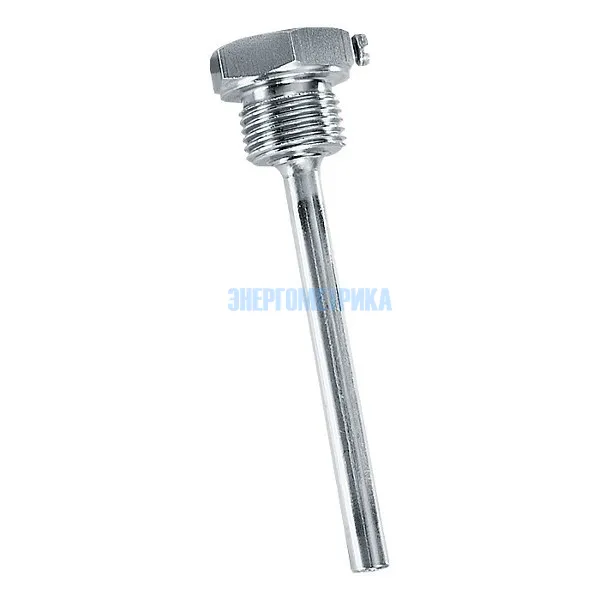

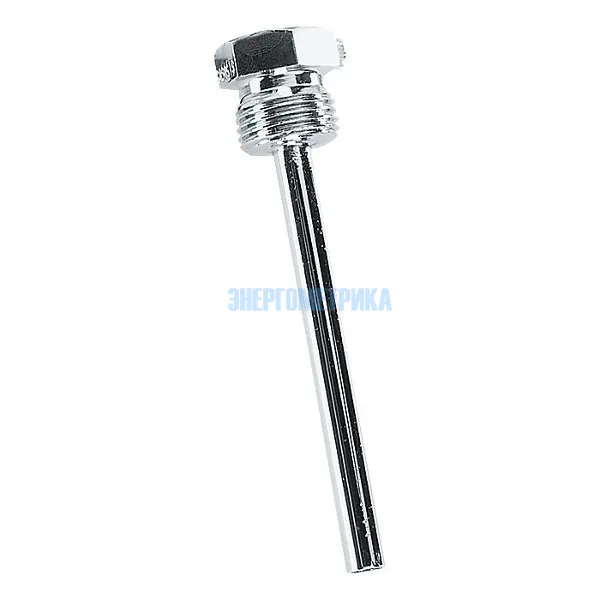

Для работы с агрессивными средами в качестве погружного элемента применяют стальные гильзы TH-VA. Для неагрессивных сред используются никелированные гильзы из латуни TH-MS.
Первоначально устройство регулируется на заводе-изготовителе, однако настраиваемое вручную положение нуля позволяет проводить юстировку либо точную калибровку в период использования датчика.
Датчик температуры воды погружной имеет линейный аналоговый выход: 4-20 мА или 0-10В и может переключаться между восемью диапазонами измерения.

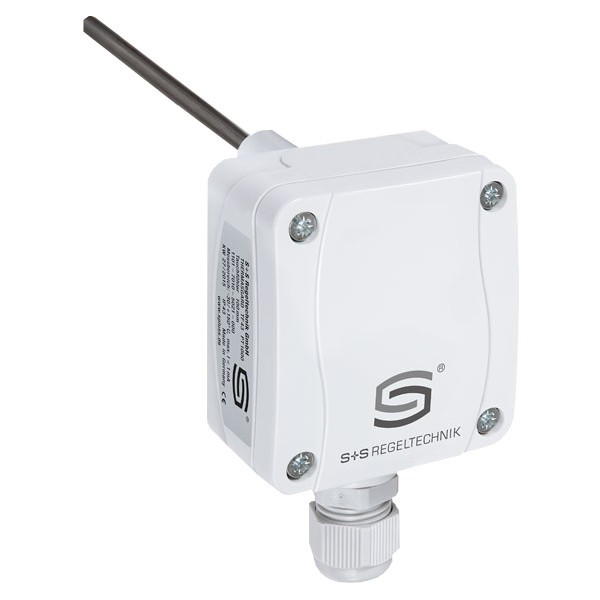

Выпускается датчик THERMASGARD® ТМ65 в ударопрочном пластиковом корпусе, с крышкой, фиксирующейся быстрозакручивающимися винтами. Возможна комплектация преобразователя дисплеем.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| THERMASGARD® TM65-U 50mm | 1101-7121-0019-900 | |||
| THERMASGARD® TM65-U 100mm | 1101-7121-0029-900 | |||
| THERMASGARD® TM65-U 150mm | 1101-7121-0039-900 | |||
| THERMASGARD® TM65-U 200mm | 1101-7121-0049-900 | |||
| THERMASGARD® TM65-U 250mm | 1101-7121-0059-900 | |||
| THERMASGARD® TM65-U 300mm | 1101-7121-0069-900 | |||
| THERMASGARD® TM65-U 400mm | 1101-7121-0089-900 | |||
| THERMASGARD® TM65-U 50mm LCD | 1101-7121-2019-900 | |||
| THERMASGARD® TM65-U 100mm LCD | 1101-7121-2029-900 | |||
| THERMASGARD® TM65-U 150mm LCD | 1101-7121-2039-900 | |||
| THERMASGARD® TM65-U 200mm LCD | 1101-7121-2049-900 | |||
| THERMASGARD® TM65-U 250mm LCD | 1101-7121-2059-900 | |||
| THERMASGARD® TM65-U 300mm LCD | 1101-7121-2069-900 | |||
| THERMASGARD® TM65-U 400mm LCD | 1101-7121-2089-900 | |||
| THERMASGARD® TM65-I 50mm | 1101-7122-0019-900 | |||
| THERMASGARD® TM65-I 100mm | 1101-7122-0029-900 | |||
| THERMASGARD® TM65-I 150mm | 1101-7122-0039-900 | |||
| THERMASGARD® TM65-I 200mm | 1101-7122-0049-900 | |||
| THERMASGARD® TM65-I 250mm | 1101-7122-0059-900 | |||
| THERMASGARD® TM65-I 300mm | 1101-7122-0069-900 | |||
| THERMASGARD® TM65-I 400mm | 1101-7122-0089-900 | |||
| THERMASGARD® TM65-I 50mm LCD | 1101-7122-2019-900 | |||
| THERMASGARD® TM65-I 100mm LCD | 1101-7122-2029-900 | |||
| THERMASGARD® TM65-I 150mm LCD | 1101-7122-2039-900 | |||
| THERMASGARD® TM65-I 200mm LCD | 1101-7122-2049-900 | |||
| THERMASGARD® TM65-I 250mm LCD | 1101-7122-2059-900 | |||
| THERMASGARD® TM65-I 300mm LCD | 1101-7122-2069-900 | |||
| THERMASGARD® TM65-I 400mm LCD | 1101-7122-2089-900 |
Техническая документация
Параметры
Погружные гильзы TH-MS Вы можете заказать отдельно в разделе ПРИНАДЛЕЖНОСТИ.
| TM65 - переключатели | |||
| Диапазоны измерения (настраиваемые) |
DIP1 | DIP2 | DIP3 |
| -20°C...+150°C | ON | ON | ON |
| -50°C...+50°C | OFF | ON | ON |
| -20°C...+80°C | ON | OFF | ON |
| -30°C...+60°C | OFF | OFF | ON |
| 0°C...+40°C | ON | ON | OFF |
| 0°C...+50°C | OFF | ON | OFF |
| 0°C...+100°C | ON | OFF | OFF |
| 0°C...+150°C | OFF | OFF | OFF |
| Технические характеристики погружного датчика температуры воды TM65 | |||||||||||||||||||||
| Напряжение питания: | U выход 0-10 В: 24 В перем. ⁄ пост. тока ± 10 % I выход 4...20 мА: 15- 35 В пост. тока (зависит от нагрузки) |
||||||||||||||||||||
| Потребляемая мощность: | < 1,0 ВА ⁄ 24 В пост. тока < 2,2 ВА ⁄ 24 В перем. тока |
||||||||||||||||||||
| Чувствительный элемент: | Pt1000, DIN EN 60751, класс Б | ||||||||||||||||||||
| Диапазон измерения: | переключение между 8 диапазонами измерения | ||||||||||||||||||||
| Выход: | 0-10 В или 4...20 мА | ||||||||||||||||||||
| Температура окружающей среды: | -30...+70 °C (измерительный преобразователь) | ||||||||||||||||||||
| Тип подключения: | по двух- или трехпроводной схеме | ||||||||||||||||||||
| Защитная трубка: | высококачественная сталь, 1.4571, V4A, Ø6 мм, установочная длина (L) = 50-400 мм | ||||||||||||||||||||
| Электрическое подключение: | 0,14-1,5 мм², по винтовым зажимам | ||||||||||||||||||||
| Корпус: | пластик, полиамид, 30 % усиление стеклянными шариками с быстрозаворачиваемыми винтами, цвет чистый белый аналогичен RAL 9010, крышка дисплея прозрачная! | ||||||||||||||||||||
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr1 без дисплея) 72 x 64 x 43,3 мм (Tyr1 с дисплеем) |
||||||||||||||||||||
| Присоединение кабеля | кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 | ||||||||||||||||||||
| Допустимая относительная влажность воздуха: | < 95% отн. вл., без конденсации | ||||||||||||||||||||
| Степень защиты: | IP 67 (согласно EN 60 529) | ||||||||||||||||||||

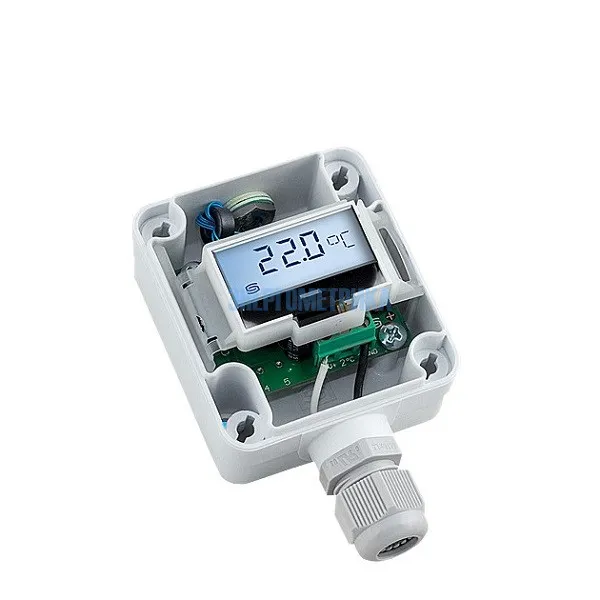

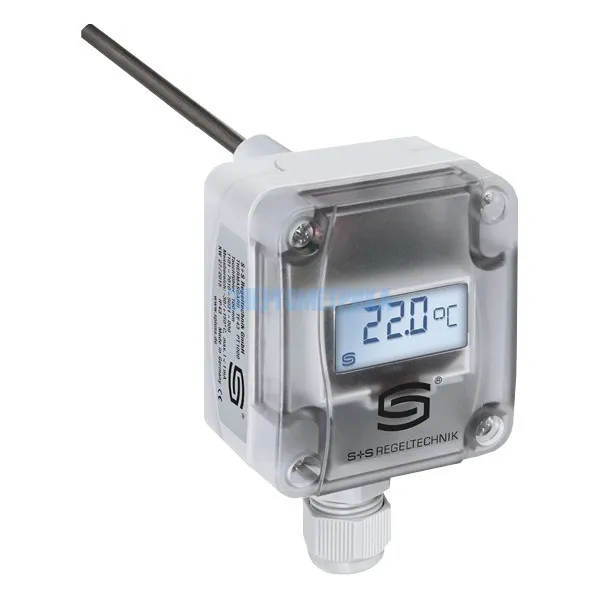

| Опционально: | двухстрочный дисплей с подсветкой 36x15 мм, для индикации измеренной температуры | ||||||||||||||||||||
