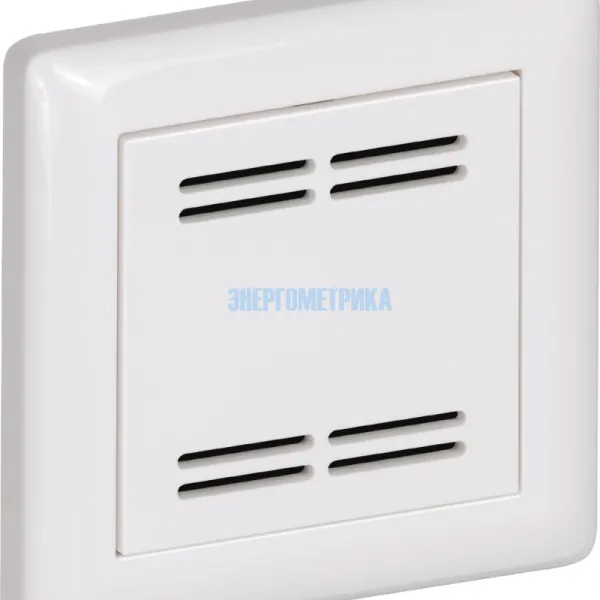

FSTM-CO2 - Комнатный преобразователь углекислого газа и температуры
Комнатный преобразователь углекислого газа и температуры FSTM-CO2 для скрытой установки в плоскую рамку для выключателей, предназначен для измерения содержания углекислого газа и температуры воздуха. Он преобразует измеряемые величины в нормированный сигнал 0–10 В.
Содержание углекислого газа в воздухе определяется с помощью оптического недисперсионного инфракрасного анализатора (NDIR). Для измерения температуры используется цифровой чувствительный элемент с высокой долговременной стабильностью.
Скрытая установка датчика FSTM-CO2 осуществляется в отдельную высококачественную плоскую рамку для выключателей, предпочтительно в изделия фирм Gira, Berker, Merten, Jung и Siemens либо Busch-Jaeger (с помощью монтажных адаптеров для скрытой установки), либо в сочетании с выключателями освещения, электрическими розетками и т. д.
Датчик FSTM-CO2 используется в неагрессивной среде без содержания пыли, в холодильной технике, системах кондиционирования, оборудовании для особо чистых и стерильных помещений, в таких помещениях, как жилые и офисные помещения, отели.
Доступные конфигурации
| Модель | Артикул |
|---|---|
| AERASGARD® FSTM-CO2-U | 1501-9122-1001-162 |
| Технические характеристики датчика FSTM-CO2 | |
| Напряжение питания | 24 В перем. ⁄ пост. тока (±10 %) |
| Потребляемая мощность | < 1,5 Вт ⁄ 24 В пост. тока; < 2,9 В А ⁄ 24 В перем. тока |
| Анализатор CO2 | оптический недисперсионный инфракрасный анализатор (NDIR), с ручной калибровкой (с помощью кнопки «Zero») и автоматической калибровкой (фиксированная настройка) |
| Диапазон измерения CO2 | 0...2000 млн-1 |
| Выходной сигнал CO2 | 0-10 В |
| Погрешность измерения CO2 | обычно ±30 млн-1 и ±3 % измеренного значения |
| Температурная зависимость CO2 | ± 5 млн-1 ⁄ °C или ±0,5 % измеренного значения ⁄ °C (зависит от того, что больше) |
| Зависимость от давления | ±0,13 % ⁄ мм рт. ст. |
| Газообмен | диффузия |
| Время выхода на рабочий режим | прибл. 1 час |
| Чувствительный элемент | цифровой датчик температуры, малый гистерезис, высокая долговременная стабильность |
| Долговременная стабильность | ±1 % в год |
| Диапазон измерения температуры | 0...+50 °C |
| Погрешность измерения температуры | обычно ±0,8 K при +25 °C |
| Выходной сигнал температуры | 0–10 В |
| Монтаж | в монтажную коробку Ø 55 мм |
| Эл. подключение | 0,14–1,5 мм², посредством штекерных клемм |
| Температура окружающей среды | хранение: –35...+85 °C; эксплуатация: 0...+50 °C |
| Допустимая относительная влажность воздуха | до 90 %, без конденсата |
| Среда | чистый воздух и неагрессивные, негорючие газы |
| Класс защиты | III (согласно EN 60730) |
| Степень защиты | IP20 (согласно EN 60529) |
| Нормы | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU |
| Дизайн корпуса | GIRA System 55 (другие рамки для установки, производители выключателей, цвета и цены — по запросу) |
| Корпус | пластик, стандартный цвет — чистый белый глянцевый (аналогичен RAL 9010) (другие цвета — по запросу, при этом варианты цветов зависят от рамок для выключателей освещения) |
