KFTM-CO2 - Датчик качества воздуха канальный
KFTM-CO2 - Датчик качества воздуха канальный

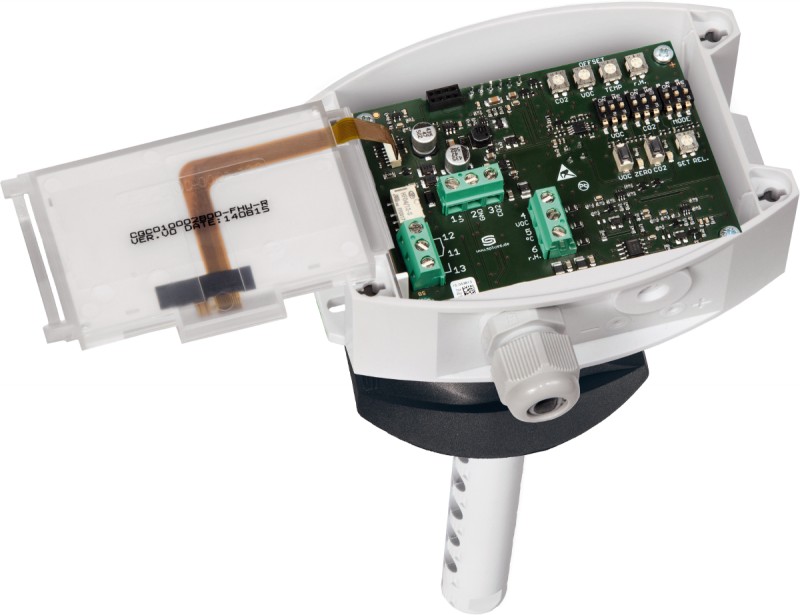

Датчик качества воздуха канальный KFTM-CO2 с автоматической и ручной калибровкой служит для измерения всех важных параметров микроклимата в помещении.
KFTM-CO2 определяет содержание углекислого газа в диапазоне от 0...2000 млн-1 или от 0...5000 млн-1, допускает выбор одного из трех уровней чувствительности для определения VOC: LOW / MEDIUM (по умолчанию) / HIGH, измеряет температуру в диапазоне от –35...+80 °C, а также относительную влажность воздуха в диапазоне от 0...100 %.
Все измеренные значения преобразовываются в нормированные сигналы 0–10 В или 4...20 мА (при помощи DIP-переключателя). В качестве опции измеренные значения могут постоянно отображаться на дисплее.
Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре. Как элемент измерения относительной влажности и температуры цифровой чувствительный элемент с высокой долговременной стабильностью гарантирует точные результаты измерения.
Содержание углекислого газа в воздухе определяется с помощью оптического недисперсионного инфракрасного анализатора (NDIR). Диапазон чувствительности датчиков откалиброван в расчете на стандартный случай применения – для жилых помещений, конференц-залов и т. д.
Вентиляция по мере необходимости, улучшение самочувствия, дополнительная выгода, улучшенная комфортность и снижение эксплуатационных расходов благодаря энергосбережению – это лишь некоторые преимущества, обеспечиваемые применением датчика KFTM-CO2.
В зависимости от вышеописанного исполнения приборы бывают как для измерения СО2, так и для измерения VOC, однако, мы считаем, что первостепенно применение для сочетания обоих показателей. При этом важно, чтобы данные оба показателя не преобразовывались друг в друга и не образовывали друг от друга производных.
Прибор KFTM-CO2 с NDIR-датчиком для измерения СО2 работает избирательно, он не определяет VOC, а датчик смешанных газов не обнаруживает молекулы СО2.
Доступные конфигурации
| Модель | Артикул |
|---|---|
| AERASGARD® KFTM-CO2-W | 1501-8116-7301-200 |
| AERASGARD® KFTM-CO2-W LCD | 1501-8116-7371-200 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики датчика качества воздуха KFTM-CO2 | |||
| Напряжение питания: | 24 В перем. ⁄ пост. тока (± 10 %) | ||
| Потребляемая мощность: | < 4,8 Вт ⁄ 24 В пост. тока обычно; < 6,8 В·А ⁄ 24 В перем. тока обычно; пиковый ток 200 мA | ||
| Выходы: | 0–10 В или 4...20 мА (при помощи DIP-переключателя, выбранный вариант является единым для всех выходов), нагрузка < 800 Ом | ||
| Релейный выход: | с беспотенциальным переключающим контактом 24 В (присваивается с помощью DIP-переключателя) | ||
| Чувствительные элементы: | цифровой датчик влажности со встроенным датчиком температуры, малый гистерезис, высокая долговременная стабильность | ||
| Защита чувствительного элемента: | пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, сменный (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) | ||
| Диапазон измерения влажности: | 0...100 % относительной влажности | ||
| Рабочий диапазон влажности: | 0…95 % относительной влажности (без конденсата) | ||
| Погрешность измерения влажности: | тип. ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 % | ||
| Выходной сигнал влажности: | 0 – 10 В или 4...20 мA (при помощи DIP-переключателя) | ||
| Диапазон измерения температуры: | –35...+80 °C | ||
| Рабочий диапазон температур: | –10...+60 °C | ||
| Погрешность измерения температуры: | ±0,2 K при +25 °C | ||
| Выходной сигнал температуры: | 0–10 В или 4...20 мА (при помощи DIP-переключателя) | ||
| Анализатор CO2: | оптический недисперсионный инфракрасный анализатор (NDIR), с автоматической и ручной калибровкой | ||
| Диапазон измерения CO2: | 0...2000 млн-1 или 0...5000 млн-1 (при помощи DIP-переключателя) | ||
| Выход CO2: | 0–10 В или 4...20 мА (при помощи DIP-переключателя) | ||
| Погрешность измерения CO2: | ± 30 млн-1 и ±3 % измеренного значения | ||
| Температурная зависимость CO2: | ± 5 млн-1 ⁄ °C или ± 0,5 % измеренного значения ⁄ °C (зависит от того, что больше) | ||
| Зависимость от давления: | ±0,13 % ⁄ мм рт. ст. | ||
| Долговременная стабильность: | < 2 % за 15 лет | ||
| Газообмен: | диффузия | ||
| Температура окружающей среды: | −10...+60 °C | ||
| Время срабатывания: | < 2 минут | ||
| Эл. подключение: | 0,14 - 1,5 мм², по винтовым зажимам | ||
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! | ||
| Размеры корпуса: | 126 x 90 x 50 мм (Tyr 2) | ||
| Присоединение кабеля: | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение | ||
| Защитная трубка: | PLEUROFORM, полиамид (PA6), блокировка от прокручивания, Ø 20 мм, vmax = 30 м/с (воздух), без фильтра: НД = 202,5 мм / с пластиковым фильтром: НД = 235 мм (опционально с металлокерамическим фильтром: НД = 227 мм) | ||
| Монтаж / подключение: | при помощи фланца из пластика (содержится в комплекте поставки) | ||
| Класс защиты: | III (согласно EN 60 730) | ||
| Степень защиты: | IP 65 (согласно EN 60 529), только корпус! (PLEUROFORM IP 30) | ||
| Нормы: | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» | ||

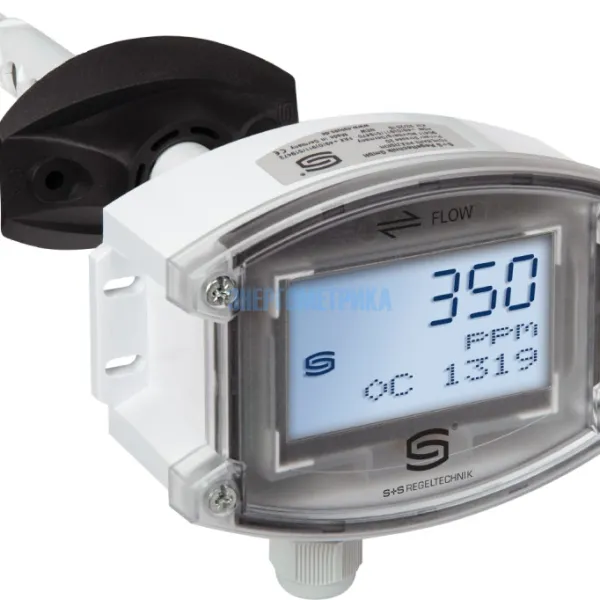

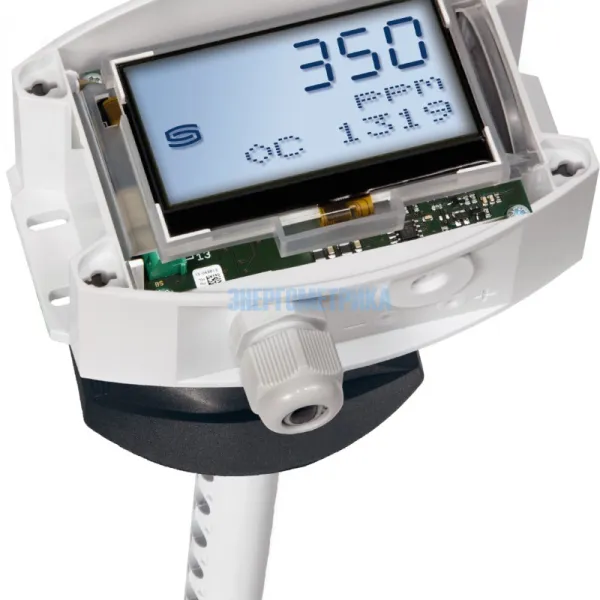

| Опционально: | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (Ш x В), для индикации измеренной влажности, температуры, измеренного качества воздуха и/или содержания углекислого газа | ||
