Датчики газов, газоанализаторы и датчики потока воздуха
Датчики углекислого газа (CO2)

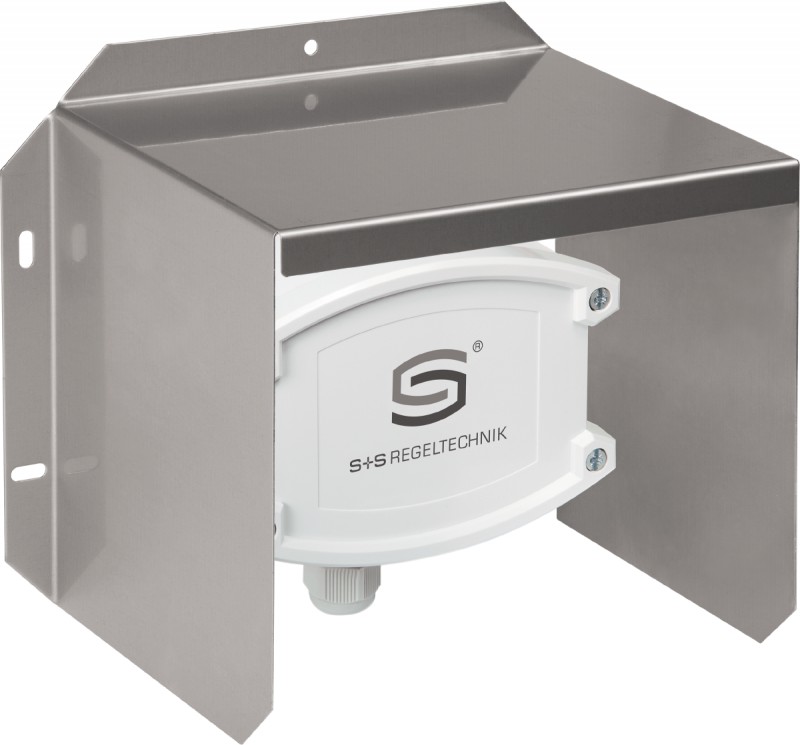

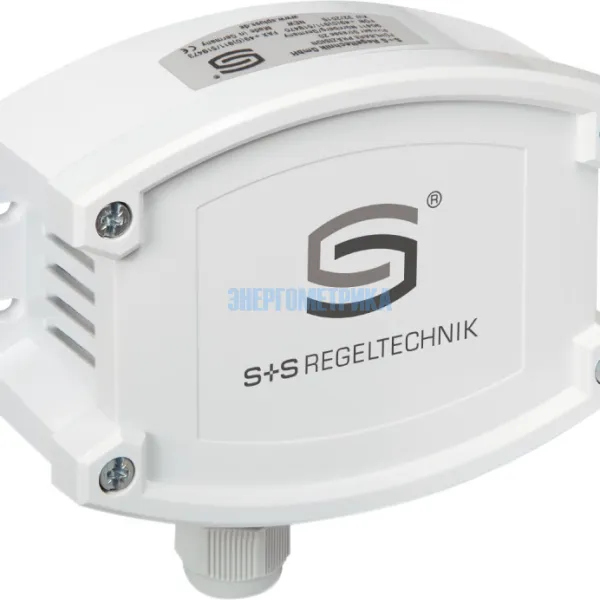

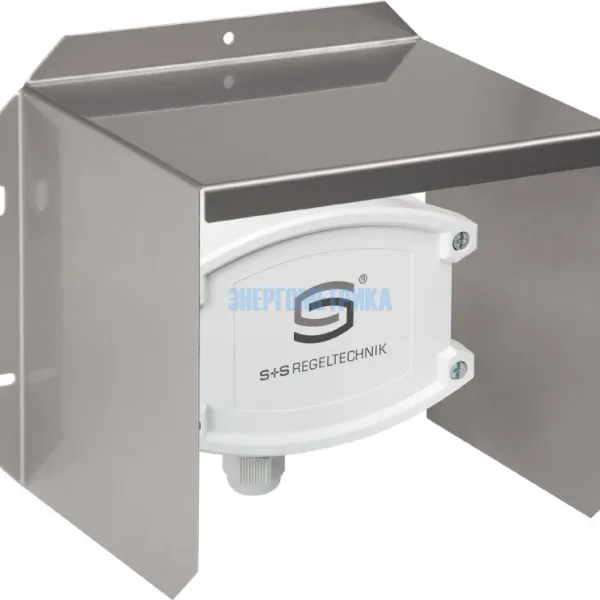

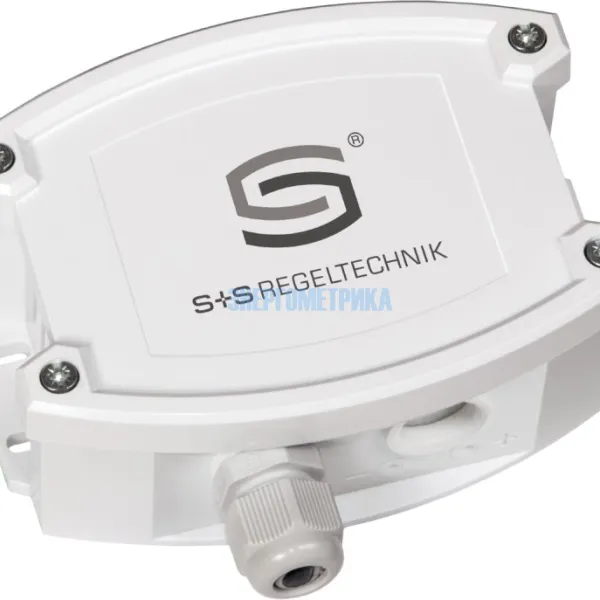

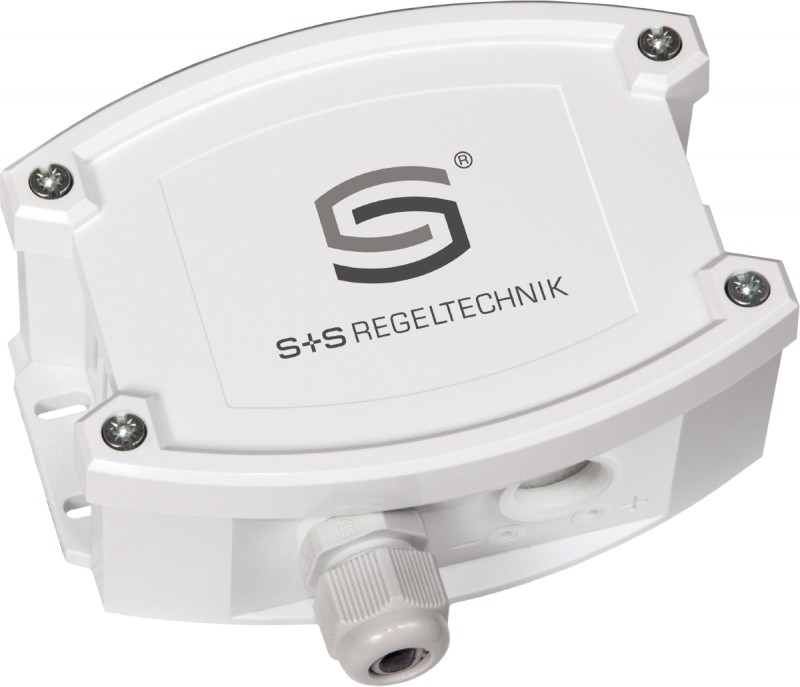

ATM-CO2-SD - Наружный преобразователь углекислого газа и температуры
ATM-CO2-SD - Наружный преобразователь углекислого газа и температуры
Наружный преобразователь углекислого газа и температуры ATM-CO2-SD с активным выходом, автоматической калибровкой (фиксированная настройка), в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами.
ATM-CO2-SD служит для измерения содержания углекислого газа в воздухе (0...2000 млн-1 / 0...5000 млн-1) и температуры (−35...+80 °C). Измерительный преобразователь преобразует измеряемые величины в нормированный сигнал 0–10 В.
Датчик ATM-CO2-SD используется в офисах, отелях, конференц-залах, жилых и торговых помещениях и т. д., служит для оценки параметров микроклимата и позволяет снизить эксплуатационные расходы и улучшить самочувствие благодаря энергосберегающей, управляемой вентиляции.
Цифровой чувствительный элемент с высокой долговременной стабильностью гарантирует точные результаты измерения влажности и температуры.
Содержание углекислого газа в воздухе определяется с помощью оптического недисперсионного инфракрасного анализатора (NDIR). Диапазон чувствительности откалиброван в расчете на стандартный случай применения — для жилых помещений, конференц-залов и т. д.
Чистота воздуха измеряется с помощью анализатора качества воздуха (анализатор для летучих органических веществ). Он определяет степень насыщенности воздуха в помещении загрязненными газами, такими как сигаретный дым, выделения человеческого организма, выдыхаемый воздух, пары растворителей, эмиссия частей зданий и т. д. Для измерения степени загрязненности воздуха можно настроить низкую, среднюю или высокую чувствительность VOC.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| AERASGARD® ATM-CO2-SD | 1501-7112-1001-200 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики наружного преобразователя углекислого газа и температуры ATM-CO2-SD | |||
| Напряжение питания: | 24 В перем. ⁄ пост. тока (±10 %) | ||
| Потребляемая мощность: | < 4,8 Вт ⁄ 24 В пост. тока обычно < 6,8 В·А ⁄ 24 В перем. тока обычно; пиковый ток 200 мA |
||
| Выходы: | ATM - CO2 - SD 0–10 В (фиксированная настройка) Axx - CO2 - W 0–10 В или 4...20 мА (при помощи DIP-переключателя, выбранный вариант является единым для всех выходов), нагрузка < 800 Ом |
||
| Релейный выход: | ATM - CO2 - SD без переключающего контакта Axx - CO2 - W с беспотенциальным переключающим контактом 24 В (присваивается с помощью DIP-переключателя) |
||
| Чувствительные элементы: | цифровой датчик влажности со встроенным датчиком температуры, малый гистерезис, высокая долговременная стабильность | ||
| Защита чувствительного элемента: | пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, сменный (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) | ||
| Диапазон измерения влажности: | 0...100 % относительной влажности | ||
| Рабочий диапазон влажности: | 0...95 % относительной влажности (без конденсата) | ||
| Погрешность измерения влажности: | тип. ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 % | ||
| Выходной сигнал влажности: | 0 – 10 В или 4...20 мA (при помощи DIP-переключателя) | ||
| Диапазон измерения температуры: | –35...+80 °C | ||
| Рабочий диапазон температур: | –10...+60 °C | ||
| Погрешность измерения температуры: | ±0,2 K при +25 °C | ||
| Выходной сигнал температуры: | ATM - CO2 - SD 0–10 В (фиксированная настройка) Axx - CO2 - W 0–10 В или 4...20 мА (при помощи DIP-переключателя) |
||
| Анализатор VOC: | чувствительный элемент VOC (металлооксидный) с автоматической калибровкой (volatile organic compounds = летучие органические вещества) | ||
| Диапазон измерения VOC: | 0...100 % чистоты воздуха; относительно калибровочного газа; переключение диапазонов измерения (при помощи DIP-переключателя) VOC: low, medium, high | ||
| Выход VOC: | 0 – 10 В (0 В = чистый воздух, 10 В = загрязненный воздух) или 4...20 мA (при помощи DIP-переключателя порог срабатывания, настраиваемый в пределах от 0...100 % от выходного сигнала) |
||
| Погрешность измерения VOC: | ±20 % верхнего предельного значения (относительно калибровочного газа) | ||
| Долговечность: | > 60 месяцев (при нормальной нагрузке) | ||
| Анализатор CO2: | оптический недисперсионный инфракрасный анализатор (NDIR) ATM - CO2 - SD с автоматической калибровкой Axx - CO2 - W с автоматической и ручной калибровкой |
||
| Диапазон измерения CO2: | 0...2000 млн-1 или 0...5000 млн-1 (при помощи DIP-переключателя) | ||
| Выход CO2: | ATM - CO2 - SD 0–10 В (фиксированная настройка) Axx - CO2 - W 0–10 В или 4...20 мА (при помощи DIP-переключателя) |
||
| Погрешность измерения CO2: | ± 30 млн-1 и ± 3 % измеренного значения | ||
| Температурная погрешность: | ± 5 млн-1 ⁄ °C или ± 0,5 % измеренного значения ⁄ °C | ||
| Зависимость от давления: | ±0,13 % ⁄ мм рт. ст. | ||
| Долговременная стабильность: | < 2 % за 15 лет | ||
| Газообмен: | диффузия | ||
| Температура окружающей среды: | −10...+60 °C | ||
| Время срабатывания: | < 2 минут | ||
| Эл. подключение: | 0,14 - 1,5 мм², по винтовым зажимам | ||
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! | ||
| Размеры корпуса: | 126 x 90 x 50 мм (Tyr 2) | ||
| Присоединение кабеля: | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение | ||
| Защитная трубка: | из высококачественной стали, Ø 16 мм, NL = 55 мм | ||
| Монтаж / подключение: | при помощи винтов | ||
| Класс защиты: | III (согласно EN 60 730) | ||
| Степень защиты: | IP 65 (согласно EN 60 529) | ||
| Нормы: | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» | ||
| Опционально: | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (ширина x высота), для индикации измеренной влажности, температуры, измеренного качества воздуха и/или содержания углекислого газа | ||
