RTM1 - Датчик комнатной температуры, с активным выходом, серия Odin I

Арт.: RTM1

RTM1 - Датчик комнатной температуры S plus S Regeltechnik GmbH в помещении в пластмассовом корпусе.

Служит для измерения температуры в закрытых, сухих помещениях, в жилых, офисных и торговых помещениях.

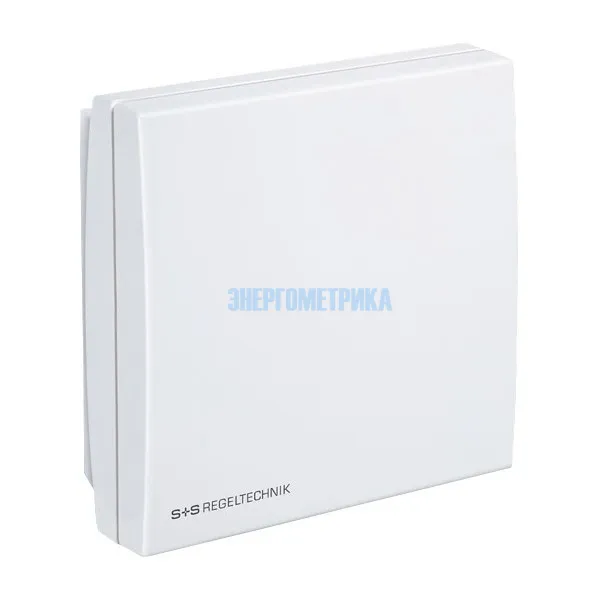

Калибруемый датчик комнатной температуры в помещении THERMASGARD® RTM1, с аналоговым выходом, на выбор – с дисплеем (для отображения измеренной температуры) или без дисплея, в элегантном корпусе из пластика с защелкивающейся крышкой.

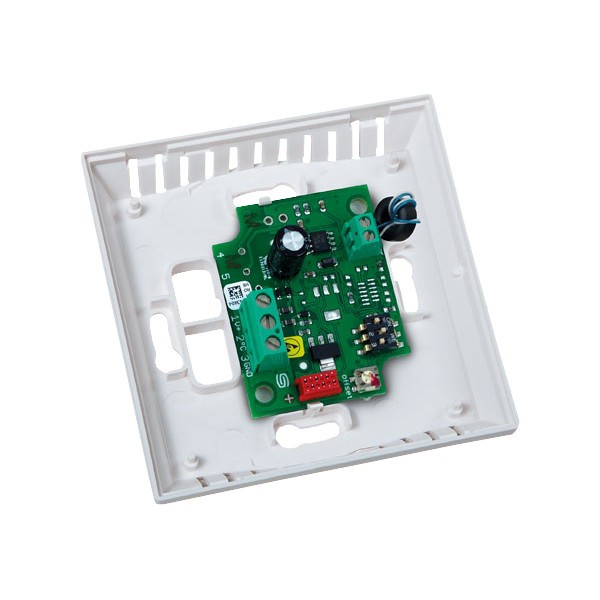

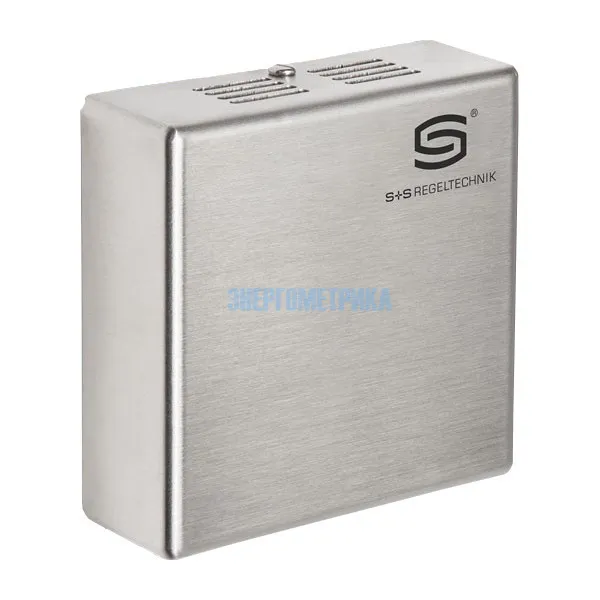

Низ датчика с четырьмя отверстиями, для закрепления на вертикально или горизонтально установленных коробках, с шаблоном отверстия под открытый ввод кабеля. Датчик может исполняться в корпусе из высококачественной стали (нижняя и верхняя корпусные детали – стальные, крышка на винтах) – антивандальное исполнение, например, для школ, общежитий и общественных помещений.

Датчик служит для измерения/отображения температуры в закрытых, сухих помещениях, в жилых, офисных и торговых помещениях.

Доступные конфигурации

Модель			Артикул
THERMASGARD® RTF Pt1000 PU			1101-40A0-5004-050
THERMASGARD® RTF Pt1000 PU			1101-40A0-5004-345
THERMASGARD® RTF Pt1000 PU			1101-40A0-5004-642
THERMASGARD® RTF Pt1000 PU D4			1101-40B0-5019-349
THERMASGARD® RTF Pt1000 PU T			1101-40B0-5033-345
THERMASGARD® RTF Pt1000 PU W2			1101-40B0-5067-348
THERMASGARD® RTF Pt1000 PU L T			1101-40B0-5669-347
THERMASGARD® RTM1-U			1101-41A1-0000-200
THERMASGARD® RTM-U PU			1101-41A1-0004-346
THERMASGARD® RTM-U PU LCD			1101-41A1-1004-346
THERMASGARD® RTM1-U LCD			1101-41A1-2000-200
THERMASGARD® RTM1-I			1101-41A2-0000-200
THERMASGARD® RTM1-I LCD			1101-41A2-2000-200
THERMASGARD® RTM1-SD-U			1101-41D1-0000-200
THERMASGARD® RTM1-SD-I			1101-41D2-0000-200

Техническая документация

Параметры

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

Технические характеристики преобразователя температуры RTM1
Напряжение питания	24 В перем. ⁄ пост. тока (±10 %)
Сопротивление нагрузки	RL > 5 кОм
Погрешность	± 0,2 K при +25 °C
Выход	0–10 B или 4...20 мА
Тип подключения	по двух- или трехпроводной схеме
Диапазон измерения	переключение между 8 диапазонами измерения см. таблицу (опционально — другие диапазоны измерения) рабочий диапазон: −30...+70 °C, с ручной коррекцией нуля (±10 K)
Температура окружающей среды	измерительный преобразователь: −30...+70 °C
Монтаж ⁄подключение	при помощи винтов
Эл. подключение	0,14–1,5 мм², по винтовым зажимам
Корпус	пластик, акрилонитрил-бутадиенстирол (ABS), цвет - чистый белый (аналогичен RAL 9010)
Размеры корпуса	85 x 85 x 27 мм (Baldur 1)
Монтаж	настенный монтаж или на монтажной коробке, Ø 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля сверху или снизу
Допустимая относительная влажность воздуха	< 95 %, без конденсата
Класс защиты	III (согласно EN 60 730)
Степень защиты	IP 30 (согласно EN 60 529)
Нормы	соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость»

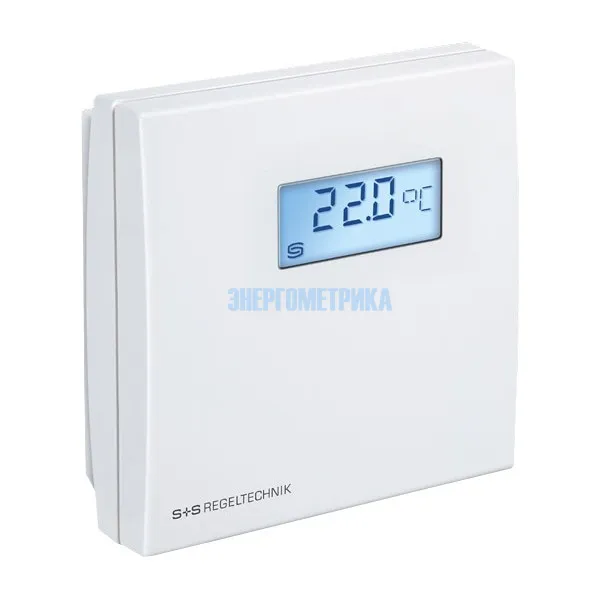

Опционально	Наличие дисплея с подсветкой, двухстрочный, вырез 36 x 15 мм (ширина x высота), для индикации фактической температуры и самодиагностики (обрыв датчика, короткое замыкание датчика)
