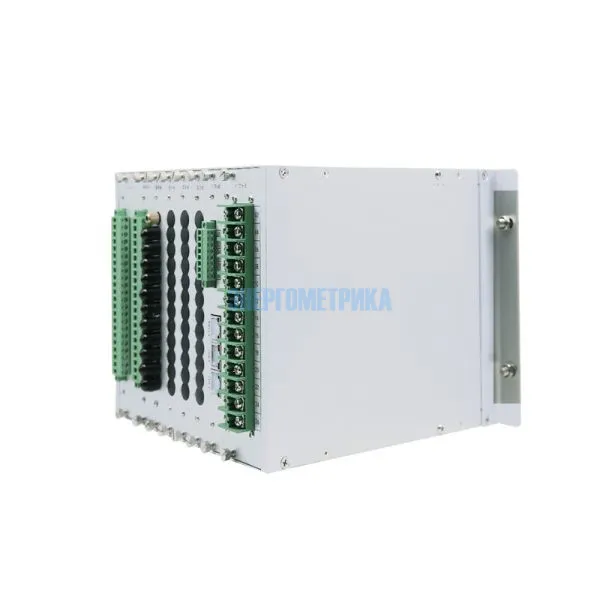

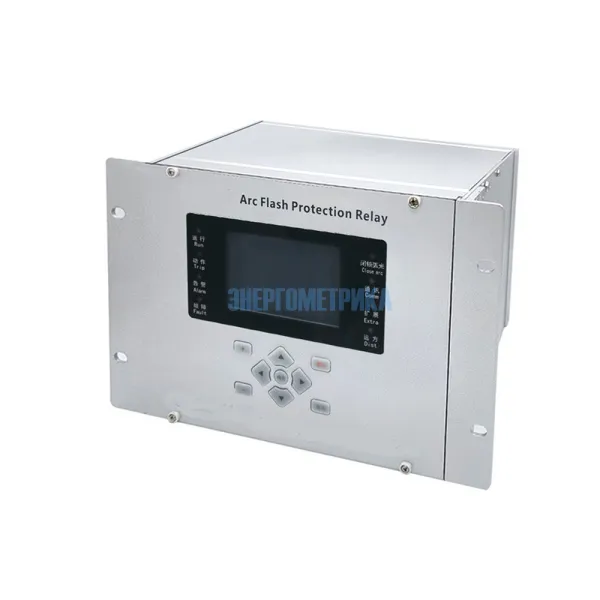

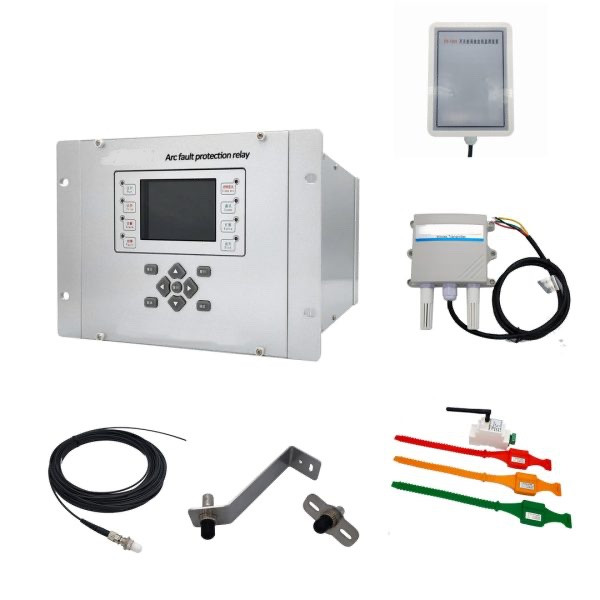

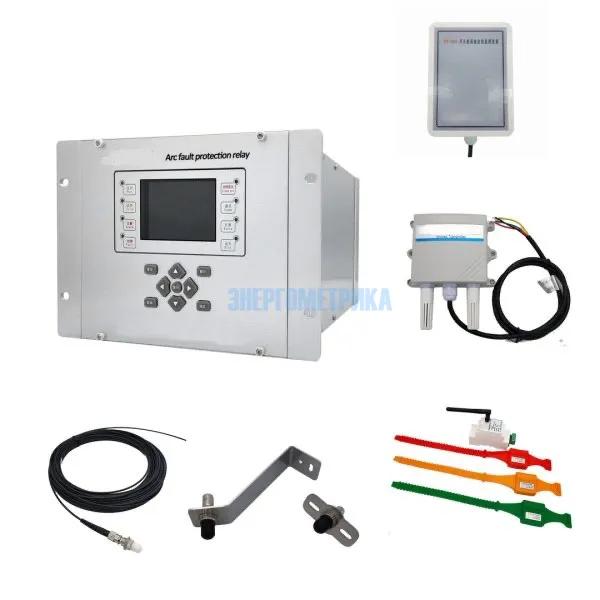

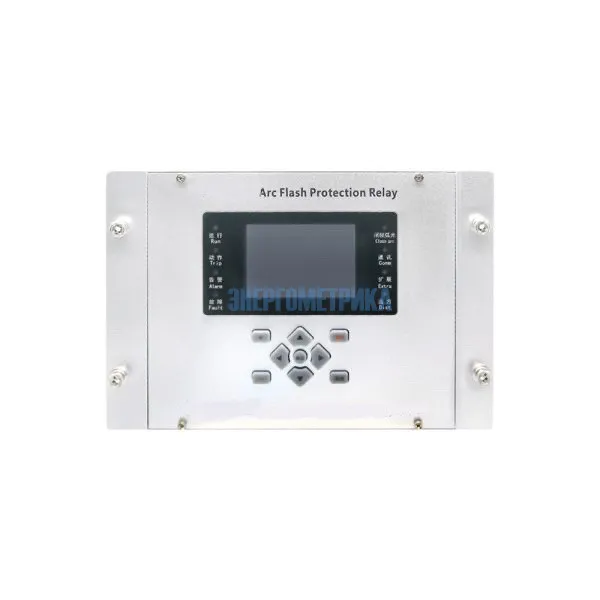

EnergoM-AFR-M - Защита от дуговых замыканий
EnergoM-AFR-M - Защита от дуговых замыканий
Защита от дуговых замыканий EnergoM-AFR-M шинопровода представляет собой экономичное и высокоэффективное решение, предназначенное для уменьшения повреждений при дуговых замыканиях.
EnergoM-AFR-M обнаруживает свет, излучаемый дуговой вспышкой, и оперативно срабатывает реле отключения в электрических сетях как низкого (LV), так и среднего (MV) напряжения.
Оснащенное до 48 оптическими датчиками ультрафиолетового излучения, защита от дуговых замыканий EnergoM-AFR-M работает по заранее заданным программам, обеспечивая оптимальную защиту для безопасной работы шин.
Применение:
- Конденсаторные шкафы.
- Распределительные устройства высокого напряжения;
- Электрические подстанции;
- Распределительные устройства среднего и низкого напряжения;
- Распределительные устройства электрической секции тепловой электростанции;
- Распределительные устройства ветряных турбин и ветроэлектростанций, а также фотоэлектрических станций.
Особенности:
- Дуговой разряд и двойной критерий тока;
- Всего 4 трехфазных входных сигнала тока;
- 16 пассивная точка DI, указывает на состояние CB;
- Подключено не более 48 шт. оптических датчиков;
- ЖК-дисплей высокой четкости для отображения встроенной информации;
- Независимое реле срабатывания и аварийной дуговой вспышки;
- 9 размыкающих контактов, которые можно настраивать, защищают логику отключения;
- Дополнительные функции монитора при подключении по RS-485;
- Конструкция для монтажа на панели с прочным алюминиевым корпусом;
- 1 порт Ethernet поддерживает связь по стандарту IEC60870-5-103,
- Время работы от вспышки дуги до отключения дугового реле составляет менее 10 мс.
Техническая документация
Параметры
| Технические характеристики защиты от дуговых замыканий EnergoM-AFR-M | |||
| EnergoM-AFR-S | EnergoM-AFR-M | EnergoM-AFR-3S | |
| Основные параметры | |||
| Источник питания | 85...265 В переменного/постоянного тока | 85...265 В переменного/постоянного тока, опционально 24/48 В постоянного тока | |
| Диапазон защиты | 0.08~10 In | 0~20 In | 0.06~10 In |
| Номинальный ток (In) | 5А или 1А | ||
| Груз | <0,5 ВА | ||
| Защита текущей точности | <2% | ||
| Защита точности частоты | 0,1 Гц | ||
| Ввод и управление сигналом дуги | |||
| Количество каналов | 3 | 12-48 | 3 |
| Тип датчика | Оптоволокно | ||
| Тип света обнаружения | Видимый свет/УФ-свет (опционально) | ||
| Контакт катушки отключения | Быстродействующее реле AC250V/8A, пассивный узел | ||
| Время срабатывания отключения | Чистая дуговая защита: ≤10 мс Защита от перегрузки по току + дуги: ≤20 мс |
||
| Релейные каналы DO | 6 | 9 | 4/6 (опционально) |
| Защитная изоляция | Фотоэлектрическая изоляция, напряжение изоляции 2500 В | ||
| Связь по RS485 | |||
| Коммуникационный порт | RS485 Modbus-RTU (один стандартный, два дополнительных) | ||
| Тип изоляции | Фотоэлектрическая изоляция, молниезащита | ||
| Скорость передачи данных | 9600 бит/с | ||
| Ethernet-связь | |||
| Интерфейс | 2-канальный Ethernet опционально | ||
| Параметры сети | 10М/100М адаптивный | ||
| IP-адрес по умолчанию | 192.168.12.2/192.168.13.2 | ||
| Другие параметры | |||
| Рабочая среда | -10 ~ 55°C, относительная влажность < 93 % (без конденсата) | ||
| Среда хранения | -30 ~ 70°C, относительная влажность < 70 % (без конденсата) | ||
| Относительная влажность | 5%~95% | ||
| Атмосферное давление | 60кПа~106кПа | ||
Надежная защита: реле AFR от дуговых вспышек на шинопроводах
Вам может быть интересно
Устройство дуговой защиты EnergoM-AFR-3S служат важнейшими компонентами для обнаружения дуговых замыканий в электрических системах, обеспечивая защиту оборудования и персонала.
Защита от дуговых замыканий EnergoM-AFR-M шинопровода представляет собой экономичное и высокоэффективное решение, предназначенное для уменьшения повреждений при дуговых замыканиях.
Снят с производства. Ближайший аналог EnergoM-AFR-M. Реле дуговой защиты EnergoM-AFR-S представляет собой экономичное решение для минимизации повреждений, вызванных вспышкой дуги, в фидерных цепях низкого (LV) или среднего напряжения (MV), обычно называемых реле защиты фидеров.

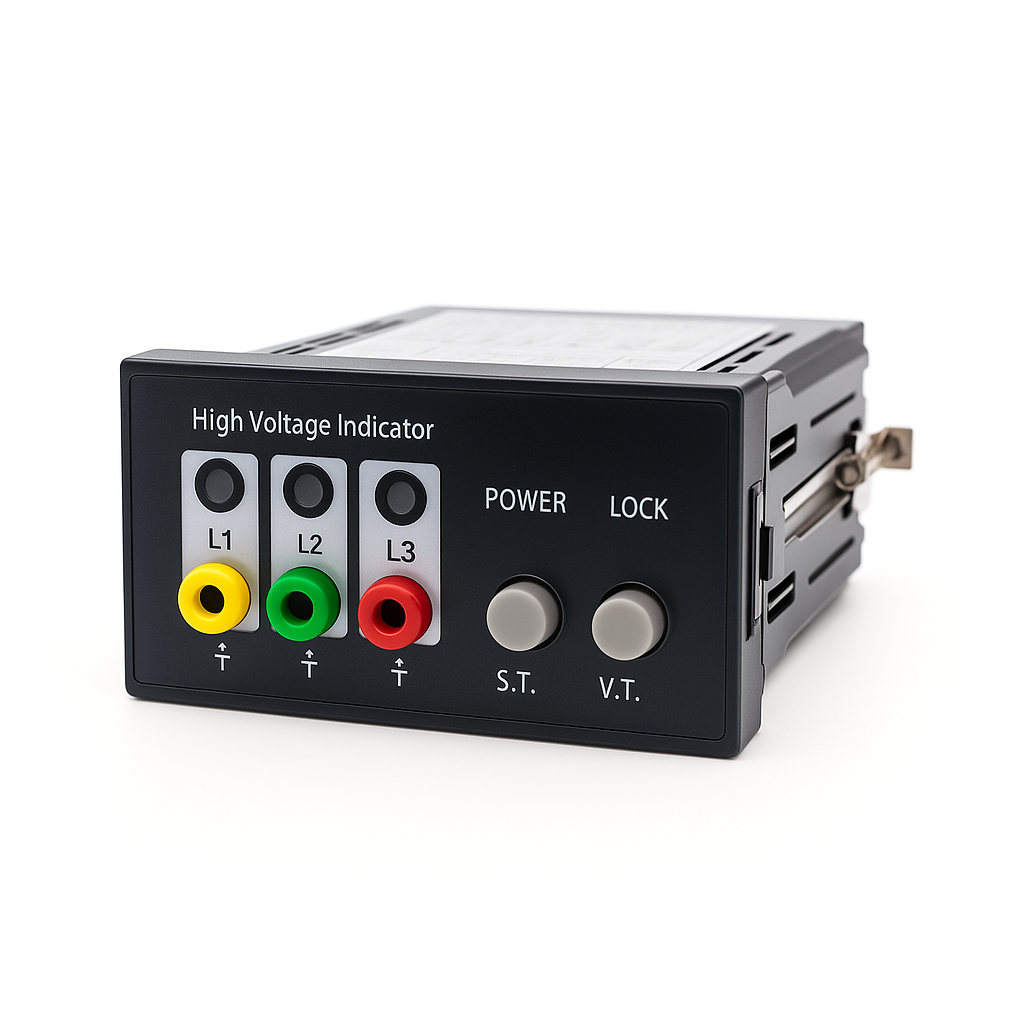

Индикатор высокого напряжения серии EnergoM-HVD предназначен для применения в системах среднего напряжения напряжением 7.2–40.53 кВ с номинальной частотой 60 Гц.
